Salda RIS 1200HE/HW EKO 3.0 Technical Manual

Salda RIS 1200HE/HW EKO 3.0 Technical Manual

Ahu with heat recovery
Hide thumbs Also See for RIS 1200HE/HW EKO 3.0:

Advertisement

Quick Links

AGGREGAT MED VARMEGENVINDING
ВЕНТИЛЯЦИОННЫЕ АГРЕГАТЫ С РЕКУПЕРАЦИЕЙ ТЕПЛА
AHU WITH HEAT RECOVERY
LÜFTUNGSGERÄTE MIT WÄRMERÜCKGEWINNUNG
RIS 1200HE/HW EKO 3.0
Der tages forbehold for ændringer og rettelser
Subject to technical modification
Teknisk manual
Техническое руководство
Technical manual
Bedienungsanleitung
Änderungen in Konstruktion und Design sind vorbehalten
Производитель оставляет за собой право усовершенствования технических данных
[ dk ]
[ ru ]
[ en ]
[ de ]

Advertisement

loading
Need help?

Need help?

Do you have a question about the RIS 1200HE/HW EKO 3.0 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Salda RIS 1200HE/HW EKO 3.0

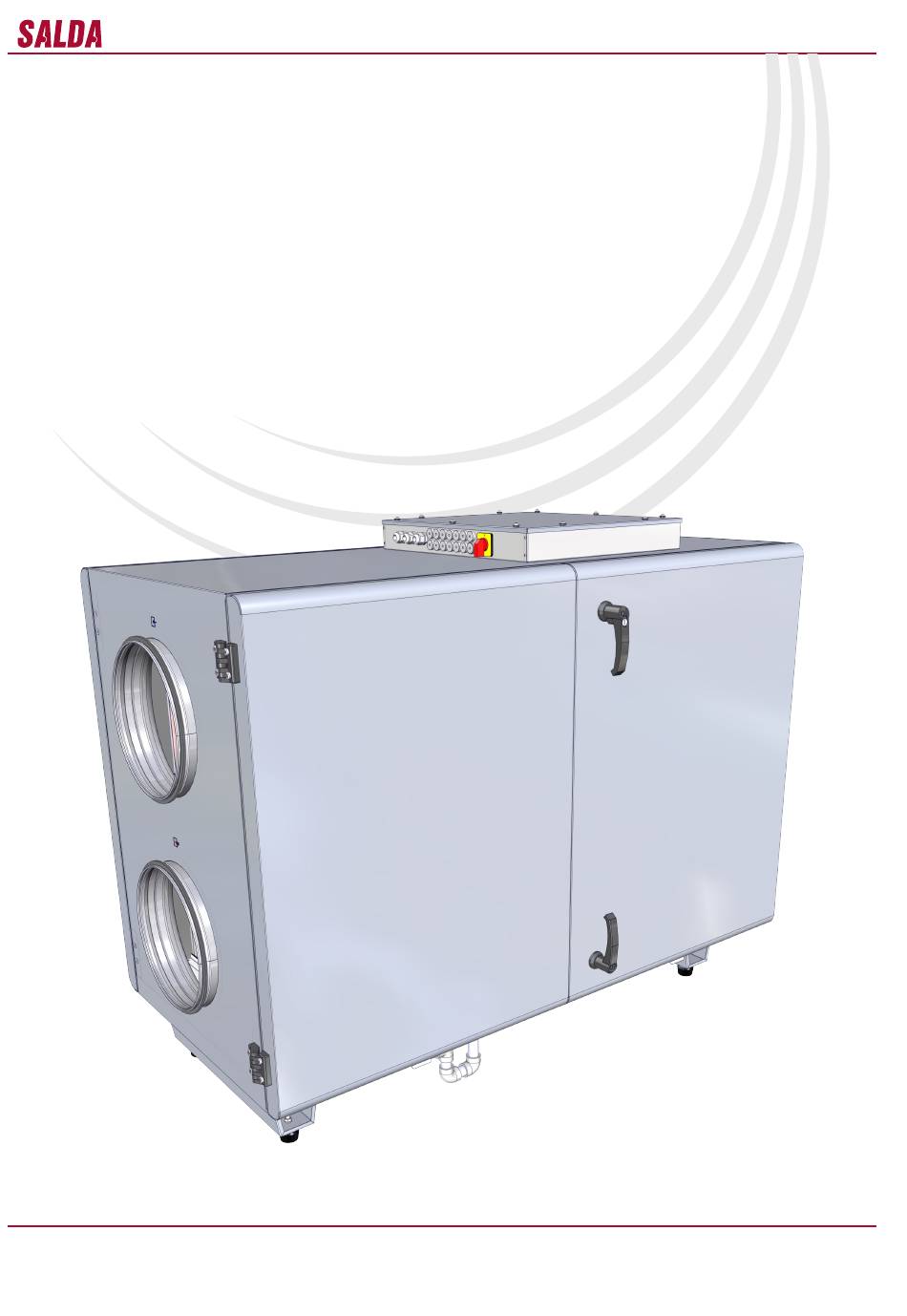

  • Page 1 AGGREGAT MED VARMEGENVINDING ВЕНТИЛЯЦИОННЫЕ АГРЕГАТЫ С РЕКУПЕРАЦИЕЙ ТЕПЛА AHU WITH HEAT RECOVERY LÜFTUNGSGERÄTE MIT WÄRMERÜCKGEWINNUNG RIS 1200HE/HW EKO 3.0 [ dk ] Teknisk manual [ ru ] Техническое руководство [ en ] Technical manual [ de ] Bedienungsanleitung Der tages forbehold for ændringer og rettelser Änderungen in Konstruktion und Design sind vorbehalten...
  • Page 2 RIS 1200HE/HW EKO 3.0 [ dk ] [ ru ] Indhold Содержание Transport og opbevaring Транспортировка и хранение Beskrivelse Описание Sikkerhedsforanstaltninger Меры предосторожности Komponenter Компоненты Driftsbetingelser Условия работы Vedligeholdelse Обслуживание Filtre Фильтры Ventilator Вентилятор Varmeveksler Теплообменник Elektrisk varmelegeme Электрический нагреватель...
  • Page 3 RIS 1200HE/HW EKO 3.0 [ en ] [ de ] Contents Inhalt Transportation and storage Transport und Lagerung Description Beschreibung Safety precautions Schutzmassnahmen Components Bestandeile des Gerätes Operating conditions Betriebsbedingungen Maintenance Bedienung Filters Filter Ventilator Heat exchanger Wärmetauscher Electrical heater...
  • Page 4 RIS 1200HE/HW EKO 3.0 • Alle enheder er pakket på fabrikken til at • Все оборудование упаковано так, чтобы вы- • All units are packed in the factory to with- • Alle Geräte sind werksseitig so verpackt, держало нормальные условия перевозки.
  • Page 5 RIS 1200HE/HW EKO 3.0 - Håndter aldrig strømførende kabel med våde модели на корпусе агрегата. brittle insulation. - Die Netzzuleitung muss der Kapazität der Anlage hænder. - Кабель питания должен быть подобран в - Never handle energized power cable with entsprechen.
  • Page 6 RIS 1200HE/HW EKO 3.0 Anlægget kobles fra strømforsyningen, Перед тем, как открывать дверцу агрега- Unplug unit from mains first and wait for 2 Bevor die Gerätetüren geöffnet werden vent ca. 2 minutter til ventilatorerne er stop- та, отключите агрегат от электросети и по- minutes (till fans fully stop) before opening dürfen, Gerät elektrisch vom Versorgungs-...
  • Page 7 RIS 1200HE/HW EKO 3.0 • Det elektriske varmelegeme kræver ingen • Электрический нагреватель не требует допол- • Electrical heater does not need to be serv- • Das Elektro-Heizregister bedarf keiner zusätzli- yderligere vedligeholdelse. Det er obligatori- нительного обслуживания. Необходимо только...
  • Page 8 RIS 1200HE/HW EKO 3.0 - volt/ strømforbrug - фаза/напряжение ~1,230 [50 Hz/VAC] - phase/voltage Varmelegeme AVS 315 - Phase/Spannung Нагреватель Heizregister - Strøm forbrug Heater - потребляемая мощность [kW] - power consumption - Leistungsaufnahme - volt/strømforbrug - фаза/напряжение [50 Hz/VAC]...
  • Page 9 RIS 1200HE/HW EKO 3.0 Udsugning вытяжной exhaust Abluft Bredde Ширина L [mm] Width Breite Højde Высота H [mm] Height Höhe Dybde Filter klasse og dimen- Глубина L2 [mm] sioner Depth Класс фильтров и Tiefe размеры Filter class and dimen- Indsugning sions приточный...
  • Page 10 RIS 1200HE/HW EKO 3.0 - Installation må kun udføres af kvalificeret og - Монтажные работы должны выполняться - Installing should only be performed by qualified - Die Montage darf nur durch ausgebildetes and trained staff. und eingewiesenes Fachpersonal durchgeführt только опытными и квалифицированными...
  • Page 11 RIS 1200HE/HW EKO 3.0 When AHU (1) is already placed the draining Nach dem Montieren des WRG-Ventilators Når anlæg er installeret, skal drænsystem ins- Установив рекуператор (1) к стене, надо system has to be connected. In order to do that (1) an der Wand muß...
  • Page 12 RIS 1200HE/HW EKO 3.0 IV - Udsugningsventilator IV - вентилятор вытяжного воздуха PV - Indblæsningsventilator PV - вентилятор приточного воздуха IV - extract air fan IV - Abluftventilator RR - Rotor varmeveksler PR - пластинчатый теплообменник PV - supply air fan...
  • Page 13 RIS 1200HE/HW EKO 3.0...
  • Page 14 RIS 1200HE/HW EKO 3.0 AKS/SAKS KCO2 1141 RC02-F2 Tryktransmitter Дифференциальный датчик 3 vejs ventil Lyddæmper Spændbånd Trasmettitore CO føler давления 3-ходовой клапан Глушитель Хомут преобразователь преобразователь Differential pressure transmitter 3-way valve Circular duct silencers Clamp transmitter transmitter Differenzdruck-Messumformer Rohrschalldämpfer Verbindungsmanschetten Fühler...
  • Page 15 RIS 1200HE/HW EKO 3.0 BEMÆRK: Når der anvendes vandvarmer, er den vist tilslutning ikke mulig. se “Retningslinjer for system justering / Elektrisk / vandforsyning luft varmelegeme”. ВНИМАНИЕ: Используя электрический нагреватель, данное подключение не допускается. Смотрите раздел “Рекомендации по наладке системы” пункт...
  • Page 16 RIS 1200HE/HW EKO 3.0 På fjernbetjeningsenheden (FLEX) vises den открывается обходная заслонка или, если sensor, but also according to the extracted air dargestellt. ønskede, og den målte indblæsningstempera- в устройстве есть роторный теплообменник, sensor (see FLEX panel description II.6.5.3 for Lufttemperatur des Raums (der Räume)
  • Page 17 RIS 1200HE/HW EKO 3.0 (FLEX vejledningen, Punkt II.6.7 og Punkt устройство работает тогда, когда температура Sommerbetriebsart genannt. II.6.8). Det analoge styresignal på 0-10 V DC, забираемого наружного воздуха ниже Der Benutzer kann die Motorgeschwindigkeit kommer fra RG1 styringen. установленной температуры (см. Описание...
  • Page 18 RIS 1200HE/HW EKO 3.0 Varmegenvindingsanlægget kan tilsluttes et Рекуператор может быть подключен к сети The recuperator can be connected to the BMS Der Rekuperator kann an einen BMS-Netz CTS-netværk, med en ModBus protokol. BMS, использую протокол ModBus. network by using the ModBus protocol.
  • Page 19 RIS 1200HE/HW EKO 3.0 F i g . 4 Р и с . 4 F i g . 4 A b b . 4 Микровыключатели 1 и 2 Microswitches 1 and 2 Mikroschalter 1 und 2 Micro interrupteurs 1 og 2...
  • Page 20 RIS 1200HE/HW EKO 3.0 [ dk ] - Varme flade indikation [ ru ] - Индикация нагревателя Heater 01h_Read_Coils 1-active, o-passive [ en ] - Heater indication [ de ] - Anzeige des Heizers [ dk ] - Ventilator hastighed indstillinger [ ru ] - Настройки...
  • Page 21 RIS 1200HE/HW EKO 3.0 BEMÆRK: Fjernbetjeningen må kun tilsluttes ПРИМЕЧАНИЕ: подключить и (или) отключить NOTE: The remote control panel can be con- BEMERKUNG: Fernbedienpult kann nur nach eller afkobles, når strømforsyningen er afbrudt. пульт дистанционного управления можно, nected and (or) disconnected only after discon- der Abschaltung der Speisung fürs HKLK-...
  • Page 22 RIS 1200HE/HW EKO 3.0 Frostsikring. Når ekstern vand varmeflade Температурные датчики, преобразовате- tion devices (within the confines of sensor cable) swandler (falls sie zusätzlich gebraucht werden) anvendes, er det nødvendigt at installere ли качества воздуха. Датчики температуры up to the first branch or turn of the air transporta- müssen möglichst fern von der Lüftungsanlage...
  • Page 23 RIS 1200HE/HW EKO 3.0 Tilslutningsklemmer anlæg* Клеммы OBK terminals Klemmen vand ud (Returvand) Виход Spændbånd Скоба Hose clamp Schlauchschelle Vand ind Вход Indblæsning retning Направление потока воздуха Airflow direction Luftstromrichtung Varme, ventilation og klimaanlæg. Aгрегат для обогрева, вентиляции и кондиционирования...
  • Page 24 RIS 1200HE/HW EKO 3.0 • [ dk ] - Undersøg el-varmelegeme styrespænding controller RG1 Forbind multimeter til terminalerne i RG1 controller B0.10 og COM terminaler. spænding værdi skal gradvist ændre sig med hensyn til den ønskede lufttemperatur og målte værdi af sensorer.
  • Page 25 RIS 1200HE/HW EKO 3.0 Fejl på indblæsning føler(TJ) • [ dk ] - Sluk forsyningsspændingen Afbryd den respektive sensor stik fra automatisering. Mål Неисправность датчика температуры og tjek sensor spænding ved hjælp af tabel(fig. 1a). Hvis målingen resultaterne ikke svarer til приточного...
  • Page 26 RIS 1200HE/HW EKO 3.0...
  • Page 27 RIS 1200HE/HW EKO 3.0 LED2 Воздушная заслонка закрыта LED2 Air damper close LED2 Luftklappe zu LED2 Spjæld åben LED2+ LED2+ LED2+ LED2+ Воздушная заслонка открыта Air damper open Luftklappe auf spjæld lukket LED3 LED3 LED3 LED3 LED4 LED4 LED4 Водяной клапан открыт...
  • Page 28 RIS 1200HE/HW EKO 3.0 Fjernbetjening FLEX Пульт управления (FLEX) RS485_1 Remote controller (FLEX) Bedienpult (FLEX) Beskyttelse af el-varmeflade ved overophedning Защита электрического нагревателя от перегрева Electrical heater guard from overheating Überhitzungsschutz des Elektroheizers Rotor beskyttelse Защита роторного теплообменника Rotor guard Schutz des Rotorwärmetauschers...
  • Page 29 RIS 1200HE/HW EKO 3.0 Indblæsningskanal, tryktransmitter, 0-10V Вход сигнала вентилятора приточного воздуха 0-10V из преобразователя/-ей давления Supply air fan 0-10V pressure transmitter Drucksensor des Zuluft-Lüfters 0-10V Brand Alarm Противопожарная защита Fire guard Feuerschutz Varmeveksler Alarm Дополнительная защита теплообменника Additional heate exchanger guard Wärmetauscher-Zusatzschutz...
  • Page 30 RIS 1200HE/HW EKO 3.0 Kontaktor skal efterses hver 3-4 måneder Каждые 3-4 месяца необходимо визуально The operation of the switching device Je 3 bis 4 Monate muss eine optische (huset må være ikke smeltes og bør ikke have определить работоспособность коммута- (contactor) should be visually inspected every Bewertung der Funktionstüchtigkeit von der...
  • Page 31 RIS 1200HE/HW EKO 3.0...
  • Page 32 RIS 1200HE/HW EKO 3.0...
  • Page 33 RIS 1200HE/HW EKO 3.0...
  • Page 34 RIS 1200HE/HW EKO 3.0...
