PPC-315W/318W/321W/324W TGL
15.6"/18.5"/21.5"/23.8" Panel PC with TFT LED and
11th Gen Intel
Startup Manual
Packing List
Before installation, ensure that the following items are
included with the product:
1. 1 x Panel PC
2. 1 x Startup manual
3. 1 x Phoenix connector
4. 10/12/14 x Mount brackets (10 for PPC-315W; 12 for
PPC-318W/321W; and 14 for PPC-324W)
5. 10/12/14 x Mount screws (10 for PPC-315W; 12 for
PPC-318W/321W; and 14 for PPC-324W)
If any of the above items are missing or damaged, contact
your distributor or sales representative immediately.
Software Installation
Before installing software on the panel PC, install the cor-
responding drivers to ensure full functionality.
All drivers can be downloaded from the Advantech website
at http://www.advantech.com.
For more information about this product, visit the
Advantech website at
https://www.advantech.com/en/products/
general-purpose/sub_b4b1d255-3d7c-4edb-ae84-
5f9f2ab56107
For technical support and customer service, visit the
Advantech support website at
https://www.advantech.com/en/support/
This manual is for the PPC-315W/318W/32W/324W
TGL series, Rev. A0, models.
Part No. 2044315W10
Printed in China
Core
Processor
®
TM
Edition 1
August 2023

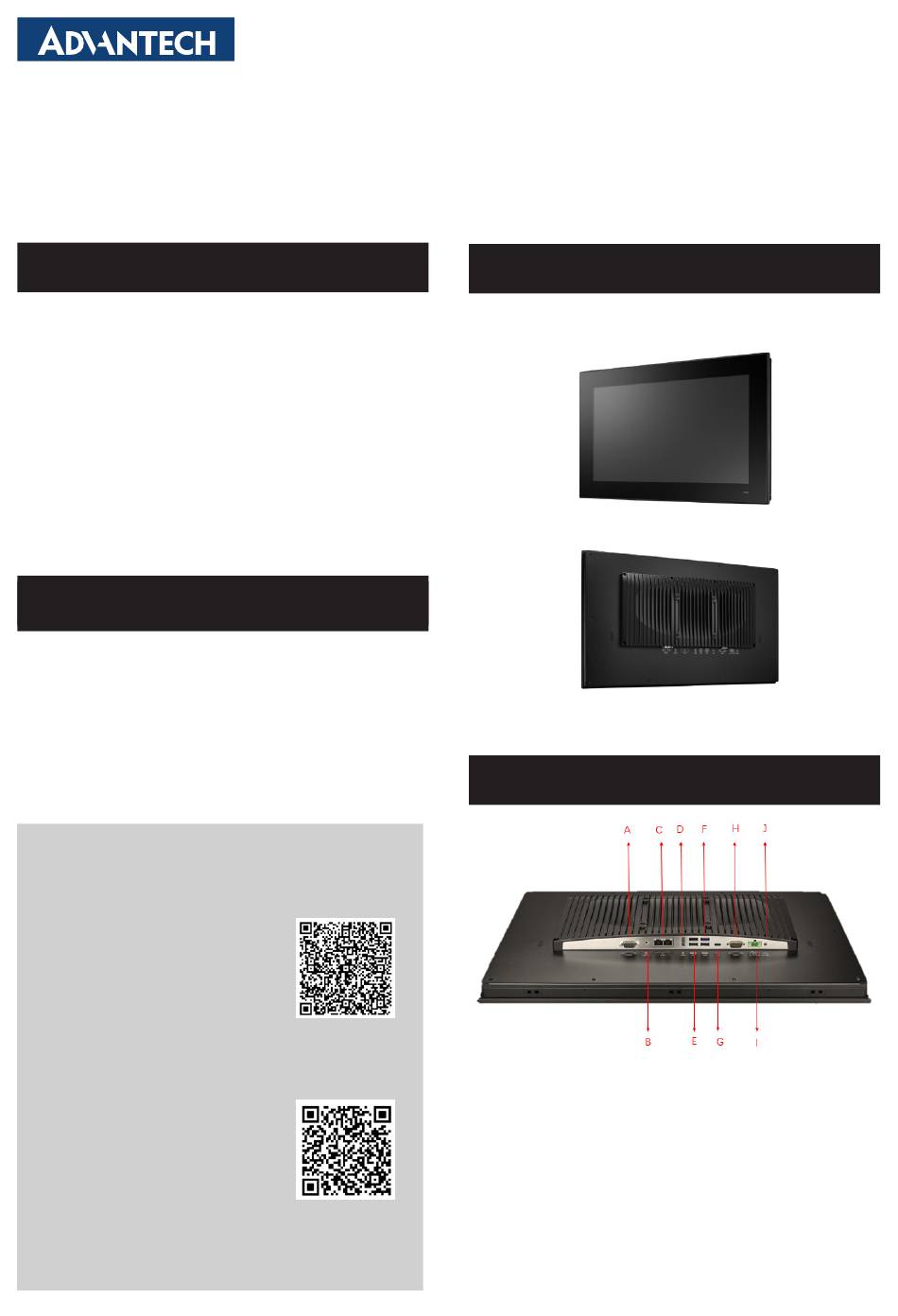

Appearance
Note: The examples provided in this manual are of the
PPC-315W TGL model.
I/O Layout
A. COM2: RS-232/422/485
C. 2 x LAN
E. 2 x USB3.2
G. 1 x Type C
I. DC in
VESA mount screws: 4 x M4 screws
Screw depth: 12 mm (max.)
PPC-315W/318W/321W/324W Startup Manual 1
Front View
Rear View
B. 1 X Line out
D. 1 X HDMI
F. 1 x USB3.2/1 x USB2.0
H. COM1: RS-232
J. Power button
