PPC-315SW/318SW/321SW ADL_N
15.6"/18.5"/21.5" Fanless Widescreen
Panel PC with Intel® N97 Quad-Core Processor
Startup Manual
Packing List
Before installation, ensure that the following items are
included with the product:
1. 1 x Panel PC
2. 1 x PPC-315SW/318SW/321SW ADL_N startup manual
3. 1 x Phoenix connector
4. 8/10x Mount brackets (8 for PPC-315SW; 10 for PPC-
318SW/321SW)
5. 8/10x Mount screws(8 for PPC-315SW; 10 for PPC-
318SW/321SW)
If any of the above items are missing or damaged, contact
your distributor or sales representative immediately.
Software Installation
Before installing software on the panel PC, install the cor-
responding drivers to ensure full functionality.
All drivers can be downloaded from the Advantech website
at http://www.advantech.com.
For more information about this product, visit the
Advantech website at
http://www.advantech.com
For technical support and customer service, visit the
Advantech support website at
http://support.advantech.com/support/new_de-
fault.aspx
This manual is for the 315SW/318SW/321SW ADL_N
series, Rev.A0, models.
Part No. 2041315000
Printed in China
Appearance
Note: The examples provided in this manual are of the
PPC-315SW ADL_N model.
I/O Layout
A. Line out
B. COM1:RS-232/422/485
C. COM2: RS-232/422/485
D. 2 x LAN
E. DP
Edition 1
July 2024
PPC-315/318/321SW Series Startup Manual 1

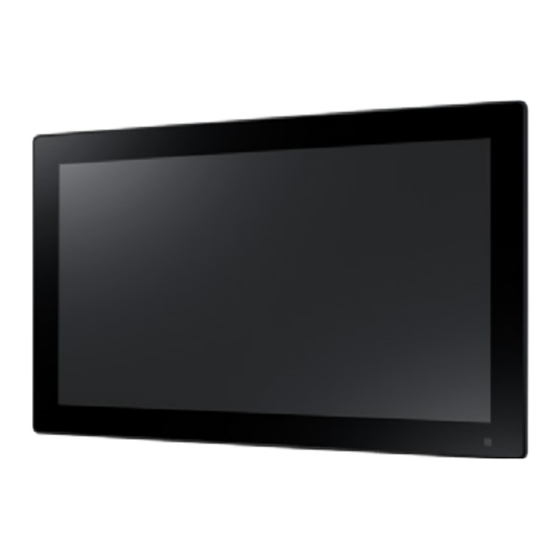

Front View
Rear View
A
B
C
D
E
F
F. 2 x USB 3.2
G.2 x USB 2.0
H. DC-In
I. Power Button
G
H
I
