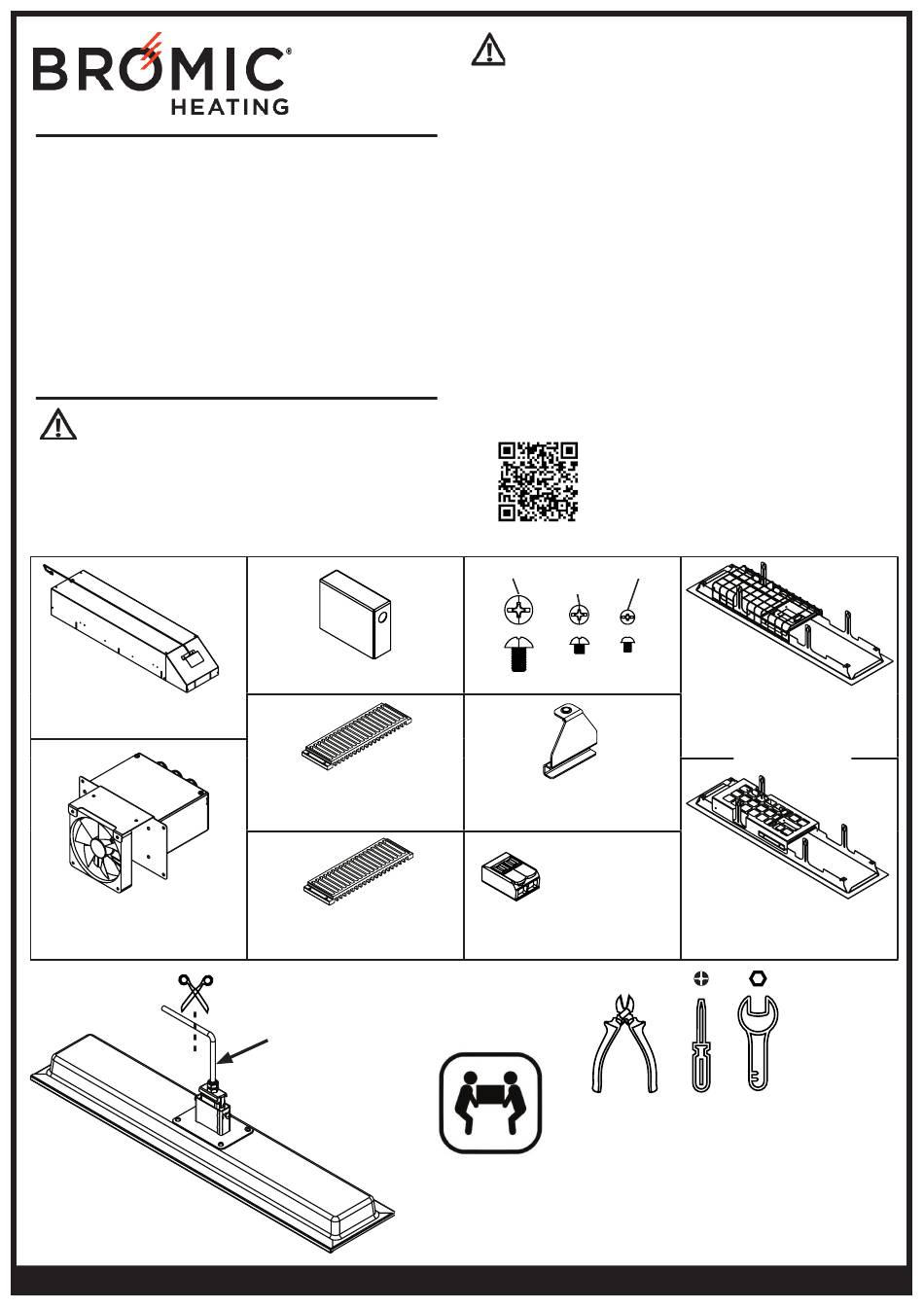

PLATINUM SMART-HEAT™
ELECTRIC HEATERS
BY BROMIC
LOW CLEARANCE (LC) CEILING
RECESS INSTALLATION
INSTRUCTIONS
FOR MODELS 2300W, 3400W & 4500W
WARNING
This heater MUST be permanently installed by an
authorised/licenced person. Do not perform
maintenance, or carry out installation or assembly
procedure while electrical power is switched on. Wait 2
hours after switching off the heater before handling.
CEILING RECESS
1x
BOX
TERMINAL BOX
1x
HEATER
NOT INCLUDED
IP COVER
1x
VENT COVER
BLACK
2x
VENT COVER
2x
WHITE
800mm (31.5") - 2300W
1000mm (39.3") - 3400W
1040mm (40.9") - 4500W
WARNINGS
Joists, beams and rafters shall not be cut or
notched to install the heater.
Instructions below are suitable for ceiling surfaces 10-
30mm (0.39"-1.2") thick. For ceiling surfaces thicker
than 30mm (1.2"), contact Bromic for alternative
installation options.
The heater shall, under no circumstance, be cov-
ered with insulating material or similar material.
It is important that regular maintenance is carried
out on the heater to maintain appearance. Inspect
and clean more frequently in adverse conditions
such as coastal environments.
In ceiling recess installation, the heater must be com-
pletely protected against water contact from above.
1x M6x10
8x M4x8
HARDWARE
VENT COVER
TRIMS
4x
N2 WAGO
CONNECTOR
1x (2300W/3400W)
2x (4500W)
2 PERSON
INSTALLATION
bromic.com
QR CODE
INSTALLATION INSTRUCTIONS
8x M3x6
TRIM ASSEMBLY
(STANDARD)
1x
TRIM ASSEMBLY
(MARINE)
1x
TOOLS REQUIRED
IMPORTANT
READ THIS MANUAL CAREFULLY. SEE INSIDE
COVER FOR IMPORTANT INFORMATION
ABOUT THIS MANUAL. KEEP INSTRUCTIONS
WITH APPLIANCE FOR FUTURE REFERENCE.
REV4 AU/EU/US
OR
8mm (5/16")
24mm (15/16")
30mm (1/1/8")
1
