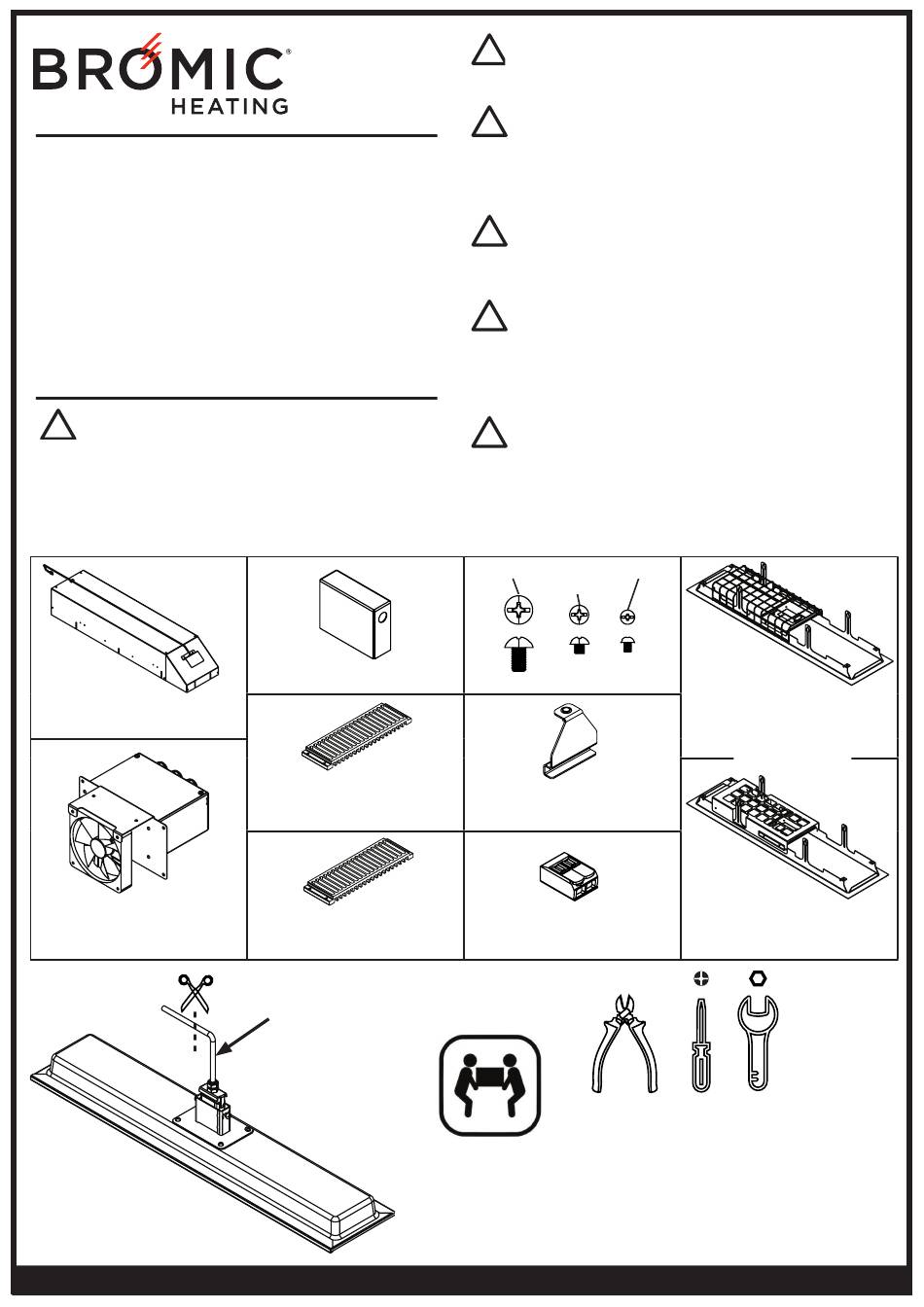

PLATINUM SMART-HEAT™
ELECTRIC HEATERS
BY BROMIC
LOW CLEARANCE (LC) CEILING
RECESS INSTALLATION
INSTRUCTIONS
FOR MODELS 3400W & 2300W
!
WARNING
This heater MUST be permanently installed by an
authorised/licenced person. Do not perform
maintenance, or carry out installation or assembly
procedure while electrical power is switched on. Wait 2
hours after switching off the heater before handling.
CEILING RECESS
1x
BOX
TERMINAL BOX
1x
HEATER
NOT INCLUDED
IP COVER
1x
VENT COVER
BLACK
2x
VENT COVER
2x
WHITE
1000mm (39.3") - 3400W
800mm (31.5") - 2300W
!
WARNING
Joists, beams and rafters shall not be cut or
notched to install the heater.
!
WARNING
Instructions below are suitable for ceiling surfaces 10-
30mm (0.39"-1.2") thick. For ceiling surfaces thicker
than 30mm (1.2"), contact Bromic for alternative
installation options.
!
WARNING
The heater shall, under no circumstance, be cov-
ered with insulating material or similar material.
!
WARNING
It is important that regular maintenance is carried
out on the heater to maintain appearance. Inspect
and clean more frequently in adverse conditions
such as coastal environments.
!
WARNING
In ceiling recess installation, the heater must be
completely protected against water contact from
above.
1x M6x10
8x M4x8
HARDWARE
VENT COVER
TRIMS
4x
N2 WAGO
CONNECTOR
1x
2 PERSON
INSTALLATION
bromic.com
Version 2.3 AU/EU/US
8x M3x6
TRIM ASSEMBLY
(STANDARD)
1x
TRIM ASSEMBLY
(MARINE)
1x
TOOLS REQUIRED
IMPORTANT
READ THIS MANUAL CAREFULLY. SEE INSIDE
COVER FOR IMPORTANT INFORMATION
ABOUT THIS MANUAL. KEEP INSTRUCTIONS
WITH APPLIANCE FOR FUTURE REFERENCE.
OR
8mm (5/16")
20mm ( 13/16")
1
Advertisement
Related Manuals for Bromic Heating PLATINUM SMART-HEAT 3400W
Summary of Contents for Bromic Heating PLATINUM SMART-HEAT 3400W
- Page 1 Version 2.3 AU/EU/US WARNING Joists, beams and rafters shall not be cut or notched to install the heater. WARNING Instructions below are suitable for ceiling surfaces 10- PLATINUM SMART-HEAT™ 30mm (0.39”-1.2”) thick. For ceiling surfaces thicker ELECTRIC HEATERS than 30mm (1.2”), contact Bromic for alternative installation options.
-
Page 2: Warning, ! Important
This manual contains important information about the installation, operation, and maintenance of the Low Clearance Ceiling Recess Kit for the Platinum Smart-Heat Electric Heaters. Please pay close attention to the important safety informaiton shown throughout this instruction manual. Any safety information will be accompanied by the following safety alert symbols: DANGER, WARNING, IMPORTANT... - Page 3 ISOMETRIC VIEW DEPICTING LOW CLEARANCE RECESS KIT INSTALLATION SETUP OPTIONS The example depicts the recess kit fixed on the length sides only. The installer is responsible for ensuring product is installed in a structurally sound configuration. CEILING MINIMUM 240mm (9.4”) JOIST GAP BETWEEN JOISTS CLEARANCE...
- Page 4 INSTRUCTIONS START HERE 1. Prepare ceiling cut-out with the dimensions : 20mm (13/16") 3400W - 1430mm x 240mm (56.3" X 9.45") 2300W - 1000mm x 240mm (39.4" X 9.45") Heater must be installed with heater surface at least 2400mm (94") above the finished floor (AFF), with minimum clearance measured from the terminal box end to the nearest surface being 200mm (7.9”).
- Page 5 CEILING RECESS INSTALLATION INSTRUCTIONS CONTINUED ... 20mm (13/16") 6. Carefully remove the 4x M5x10mm screws at the rear of the heater and align the heater trim assembly with the mounting holes. The cable is fed through the opening in the centre of the trim assembly.
- Page 6 9. Remove the lid of the terminal box by removing M4x8mm screws and set aside for re- the 4x assembly. 1000mm (39.3") - 3400W 10. Cut down the heater cable no shorter than 800mm (31.5") - 2300W 1000mm (39.3”) for the 3400W unit, or 800mm (31.5”) for the 2300W unit measured from the cable gland.
- Page 7 CEILING RECESS INSTALLATION INSTRUCTIONS CONTINUED ... 13.Once all connections have been made, use the supplied M4x8mm screws to close the terminal box. MIN 2 PEOPLE REQUIRED FOR FOLLOWING STEPS. MAX SAFE LIFTING 16 kg (26.5 lbs) PER PERSON. 14. Bring the heater and terminal box up onto stable work platform closer to the terminal box cut-out end.
- Page 8 CEILING RECESS INSTALLATION INSTRUCTIONS CONTINUED ... 8mm (5/16”) 17. Attach the trim assembly to the ceiling recess box by hooking on one side of the mounting tab features to M5x12mm hex flange bolts. Ensure heater cable placement is on the inside of the mounting hooks. Mounting tab feature IMPORTANT...
-
Page 9: Maintenance
ELECTRICAL INSTALLATION WARNING Check product label for correct voltage and wattage to ensure sure power source conforms to This heater MUST be permanently installed by an authorised/ the heaters requirements. licenced person. Do not perform maintenance, or carry out 2. The power cable must positioned away from & installation or assembly procedure while electrical power is switched on. - Page 10 QUICK GUIDE FOR ACCESSING TERMINAL BOX Non-self resetting thermal switch Relay Transformer REFER TO WIRING DIAGRAMS ON PAGE 14. IF THE PRODUCT IS STILL NOT WORKING CONTACT BROMIC FOR ADDITIONAL TECHNICAL SUPPORT. bromic.com...
- Page 11 WIRING DIAGRAM FOR LOW CLEARANCE CEILING RECESS KIT (FOR USE WITH DIMMER OR ON/OFF) BELOW IS A SIMPLIFIED DIAGRAM OF THE TERMINAL BOX. ALL CONNECTIONS ADJUSTED BY THE INSTALLER ARE DISPLAYED. ITEMS NOT DISPLAYED SHALL NOT BE MODIFIED. HEATER CABLE Non-self resetting thermal switch TOP VIEW OF...
- Page 12 WIRING DIAGRAM FOR LOW CLEARANCE CEILING RECESS KIT (FOR USE WITH WALL SWITCH) BELOW IS A SIMPLIFIED DIAGRAM OF THE TERMINAL BOX. ALL CONNECTIONS ADJUSTED BY THE INSTALLER ARE DISPLAYED. ITEMS NOT DISPLAYED SHALL NOT BE MODIFIED. HEATER CABLE Non-self resetting thermal switch TOP VIEW OF TERMINAL BOX...
- Page 13 WIRING DIAGRAM FOR LOW CLEARANCE CEILING RECESS KIT (FOR USE WITH 2 HEATERS ON/OFF OR DIMMER) BELOW IS A SIMPLIFIED DIAGRAM OF THE TERMINAL BOX. ALL CONNECTIONS ADJUSTED BY THE INSTALLER ARE DISPLAYED. ITEMS NOT DISPLAYED SHALL NOT BE MODIFIED. HEATER HEATER CABLE 2...
- Page 14 ELECTRICAL DIAGRAM - FOR ON/OFF OR DIMMER RELAY (NO) ON/OFF OR DIMMER INPUT OUTPUT Non-Self Resetting -12V Thermal Switch (NC) +12V Self Resseting Thermal Switch (NO) HEATER EARTH 12V FAN +12V -12V 240VAC/12VDC TRANSFORMER EARTH TERMINAL BOX AC SUPPLY EARTH GROUNDING POINT 208V OR 220-240V...
- Page 15 Version 2.3 CA-FR AVERTISSEMENT Les solives, les poutres et les chevrons ne doivent pas être coupés ou entaillés pour installer l’appareil de chauffage. AVERTISSEMENT Les instructions ci-dessous sont adaptées aux surfaces de APPAREILS DE CHAUFFAGE plafond d’une épaisseur de 10 à 30 mm (0,39 po à 1,2 po). ÉLECTRIQUES PLATINUM Pour les plafonds d’une épaisseur supérieure à...
- Page 16 Ce manuel contient des renseignements importants pour l’installation, l’utilisation et l’entretien de la trousse d’encastrement pour plafond à faible dégagement des appareils de chauffage électriques Platinum Smart-Heat. Veuillez porter une attention particulière aux renseignements importants en matière de sécurité qui figurent dans le présent manuel d’instruction. Toute information sur la sécurité...
- Page 17 VUE ISOMÉTRIQUE ILLUSTRANT LES OPTIONS DE CONFIGURATION DE L’INSTALLATION DE LA TROUSSE D’ENCASTREMENT À FAIBLE DÉGAGEMENT L’exemple représente la trousse d’encastrement installée sur les côtés longitudinaux uniquement. L’installateur doit s’assurer que le produit est installé dans une configuration structurellement solide. JOINTS DE ÉCART MINIMUM DE 240 MM PLAFOND...
- Page 18 LES INSTRUCTIONS COMMENCENT ICI 1. Préparez la découpe du plafond (a) en respectant les dimensions : 20 mm (13/16 po) 3400 W - 1430 mm x 240 mm (56,3 po X 9,45 po) 2300 W - 1000 mm x 240 mm (39,4 po X 9,45 po) Lors de l’installation, la surface de l’appareil de chauffage doit être à...
- Page 19 INSTRUCTIONS D’INSTALLATION ENCASTRÉE AU PLAFOND (SUITE)… 20 mm 6. Retirez avec précaution les 4 vis M5 de 10 mm à l’arrière de (13/16 po) l’appareil de chauffage et alignez l’assemblage de garnitures de l’appareil de chauffage avec les trous de montage. Le câble passe par l’ouverture située au centre de l’assemblage de garnitures.
- Page 20 9. Retirez le couvercle de la boîte à bornes en retirant les 4 vis M4 de 8 mm et mettez-les de côté pour le remontage. 1000 mm (39,3 po) - 3400 W 10. Coupez le câble de l’appareil de chauffage au minimum à 800 mm (31,5 po) - 2300 W 1000 mm (39,3 po) pour l’appareil de 3400 W, ou 800 mm (31,5 po) pour l’appareil de 2300 W, en mesurant à...
- Page 21 INSTRUCTIONS D’INSTALLATION ENCASTRÉE AU PLAFOND (SUITE)… 13. Une fois que toutes les connexions ont été effectuées, utilisez les 4 vis M4 de 8 mm fournies pour fermer la boîte à bornes. AU MINIMUM 2 PERSONNES SONT REQUISES POUR LES ÉTAPES SUIVANTES.
- Page 22 INSTRUCTIONS D’INSTALLATION ENCASTRÉE AU PLAFOND (SUITE)… 8 mm 17. Fixez l’assemblage de garniture à la boîte (5/16 po) d’encastrement au plafond en accrochant un côté de la languette de montage à 2 boulons hexagonaux à embase M5 de 12 mm. Veillez à...
-
Page 23: Installation Électrique
INSTALLATION ÉLECTRIQUE AVERTISSEMENT Vérifiez l’étiquette du produit pour connaître la tension et la puissance adéquates pour s’assurer que la source Cet appareil de chauffage DOIT être installé de façon permanente d’alimentation est conforme aux exigences de l’appareil par une personne autorisée/agréée. Ne pas effectuer d’entretien, ni de chauffage. - Page 24 GUIDE RAPIDE POUR ACCÉDER À LA BOÎTE À BORNES Interrupteur thermique sans réarmement automatique Relais Transformateur RÉFÉREZ-VOUS AUX SCHÉMAS DE CÂBLAGE DE LA PAGE 14. SI LE PRODUIT NE FONCTIONNE TOUJOURS PAS, CONTACTEZ BROMIC POUR UNE ASSISTANCE TECHNIQUE SUPPLÉMENTAIRE. bromic.com...
- Page 25 SCHÉMA DE CÂBLAGE POUR LA TROUSSE D’ENCASTREMENT À FAIBLE DÉGAGEMENT AU PLAFOND (POUR UTILISATION AVEC UN GRADATEUR OU UN CONTRÔLEUR MARCHE/ARRÊT) LE SCHÉMA CI-DESSOUS EST UN SCHÉMA SIMPLIFIÉ DE LA BOÎTE À BORNES. TOUTES LES CONNEXIONS AJUSTÉES PAR L’INSTALLATEUR SONT AFFICHÉES. LES ÉLÉMENTS NON AFFICHÉS NE DOIVENT PAS ÊTRE MODIFIÉS.
- Page 26 SCHÉMA DE CÂBLAGE POUR LA TROUSSE D’ENCASTREMENT À FAIBLE DÉGAGEMENT AU PLAFOND (POUR UTILISATION AVEC UN INTERRUPTEUR MURAL) LE SCHÉMA CI-DESSOUS EST UN SCHÉMA SIMPLIFIÉ DE LA BOÎTE À BORNES. TOUTES LES CONNEXIONS AJUSTÉES PAR L’INSTALLATEUR SONT AFFICHÉES. LES ÉLÉMENTS NON AFFICHÉS NE DOIVENT PAS ÊTRE MODIFIÉS. Interrupteur thermique de sécurité...
- Page 27 SCHÉMA DE CÂBLAGE POUR LA TROUSSE D’ENCASTREMENT À FAIBLE DÉGAGEMENT AU PLAFOND (POUR UTILISATION AVEC GRADATEUR OU L’INTERRUPTEUR MARCHE/ARRÊT DE DEUX APPAREILS DE CHAUFFAGE) LE SCHÉMA CI-DESSOUS EST UN SCHÉMA SIMPLIFIÉ DE LA BOÎTE À BORNES. TOUTES LES CONNEXIONS AJUSTÉES PAR L’INSTALLATEUR SONT AFFICHÉES. LES ÉLÉMENTS NON AFFICHÉS NE DOIVENT PAS ÊTRE MODIFIÉS.
- Page 28 SCHÉMA ÉLECTRIQUE - POUR GRADATEUR OU INTERRUPTEUR MARCHE/ARRÊT RELAIS (NO) GRADATEUR OU INTERRUPTEUR MARCHE/ARRÊT ENTRÉE SORTIE Interrupteur -12V thermique sans réarmement automatique (NC) +12V Interrupteur thermique à réarmement automatique (NO) APPAREIL DE MISE À VENTILATEUR CHAUFFAGE 12 V TERRE +12V -12V TRANSFORMATEUR 240 VCA/12 VCC...
