Flow vision FC50-EX-CA Manual page 9

MECHANISCHER EINBAU | MECHANICAL INSTALLATION
• Um Strömungsturbulenzen an den Messfühlern
zu vermeiden, den Durchflussmesser nur in
gerade Rohrleitungen einbauen. Auf ausrei-
chenden Abstand zu Querschnittsänderungen,
Rohrkrümmungen und Ventilen/Schiebern achten
(siehe Fig. 4).
• Um evtl. Funktionsstörungen auszuschließen sind
energiereiche induktive, kapazitive und hochfre-
quente Einstreuungen zu vermeiden.
Flow Meter | FC50-EX-CA
20 x D
20 x D
• The flow meter should be installed only in a straight
section of piping. To avoid any e ects of turbulence
there should be a specific distance before and a
specific distance after the flow meter before or after
any bends, valves and changes in pipe diameter
(see fig. 4).
• Avoid installing the flow meter in known areas of
high electrical inductance, capacitance, or high-
frequency electromagnetic fields.

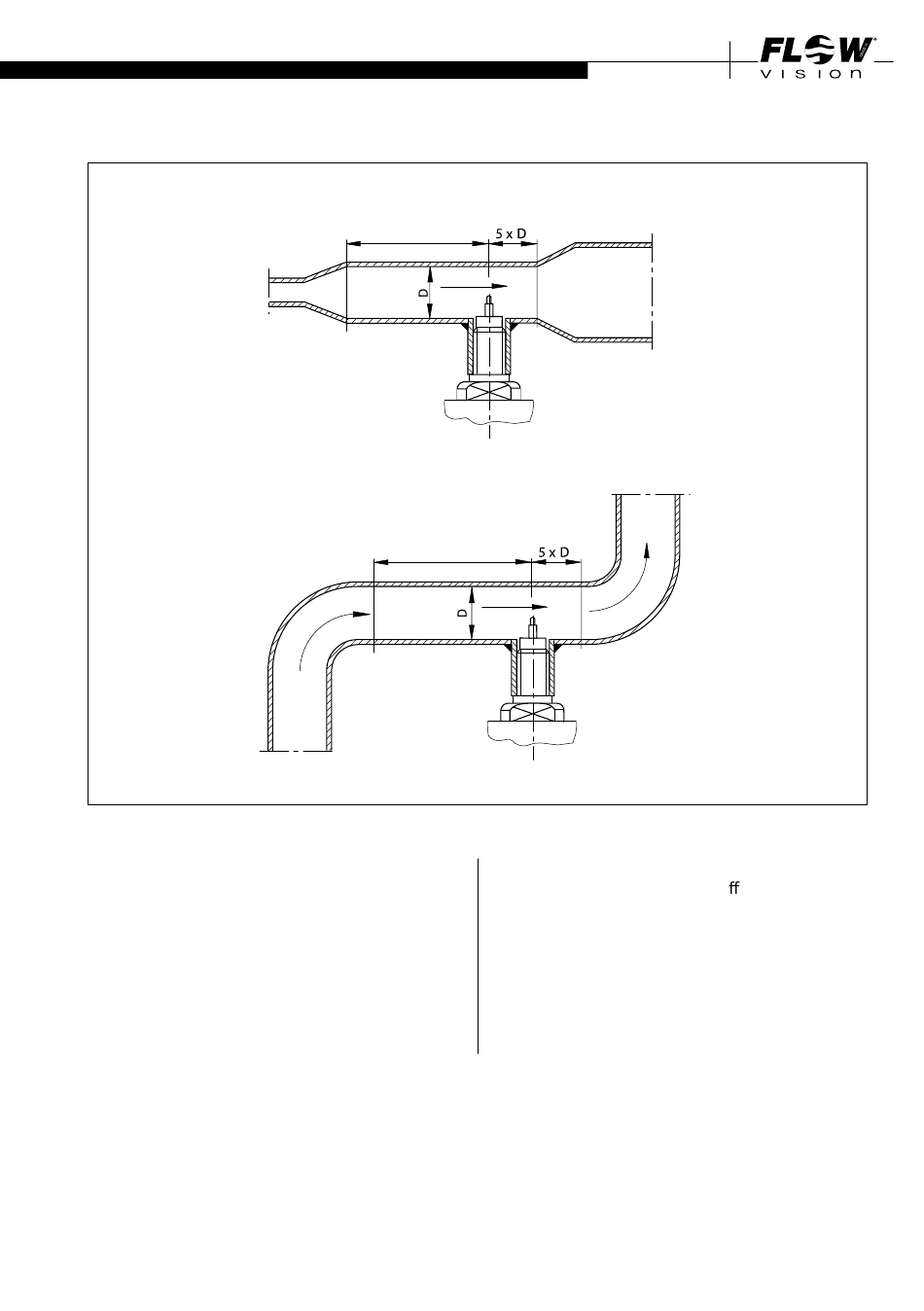

Fig. 4
9
