Pepperl+Fuchs RSD-CFA-CN Instruction Manual page 2

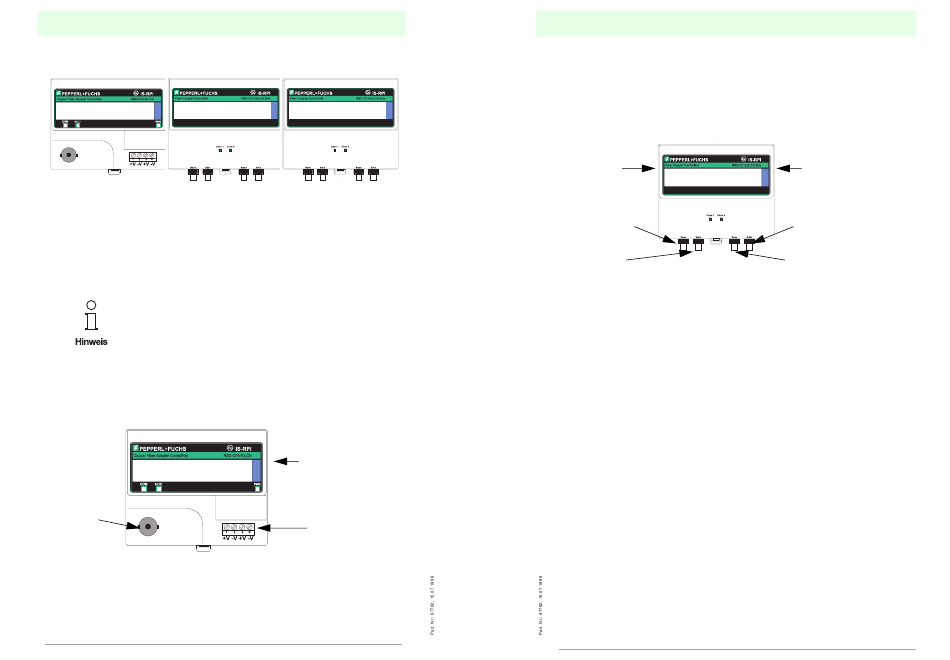

RSD-CFA-CN und RSD-FC-CN.3km
(siehe Abbildung 2).
Abbildung 2
Stromversorgung
Nur der RSD-CFA-CN ist an die Stromversorgung anzuschließen. Dazu sind die
Klemmen V+ und V- des Adapters zu verwenden. Der Nominalwert der Versor-
gungsspannung ist 24 VDC. Die maximal 2 anschließbaren RSD-FC-CN.3km
werden vom Adapter versorgt.
Um gem. der CE Niederspannungsrichtlinie zu arbeiten ist es notwen-
dig ein Safety Extra Low Voltege (SELV) oder ein Protected Extra Low
Voltage (PELV) Netzteil zu verwenden.
Anschluß des RSD-CFA-CN
Der RSD-CFA-CN ist mit der Koaxialübertragungsleitung des ControlNet zu ver-
binden. Weiterhin ist er an die Stromversorgung anzuschließen. Die entsprechen-
den Anschlüsse entnehmen Sie bitte der Abbildung 3
Anschluß
ControlNet-
Übertragungsleitung
Abbildung 3
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-22 22 · Telefax (06 21) 7 76-10 00 · Internet http://www.pepperl-fuchs.com
Betriebsanleitung
Abdeckung für
Anschluß des
RSD-FC-CN.3km
Anschlüsse für
Spannungs-
versorgung
Copyright Pepperl+Fuchs, Printed in Germany
RSD-CFA-CN und RSD-FC-CN.3km
Anschluß des RSD-FC-CN.3km
Der RSD-FC-CN.3km wird auf der linken Seite mit dem RSD-CFA-CN oder, falls
es sich um den 2. Koppler handelt, mit dem vorherigen Koppler verbunden. Han-
delt es sich um den 2. Koppler in der Linie muß die Abdeckung auf dem RSD-FC-
CN.3km verbleiben. Der Koppler ist zweikanalig und besitzt für jeden Kanal einen
Sender und einen Empfänger.
Anschluß an den
RSD-CFA-CN
oder den ersten
RSD-FC-CN.3km
Empfänger
Kanal 1
Sender
Kanal 1
Abbildung 4
Installation
Bei Einsatz in freier Atmosphäre dürfen der RSD-CFA-CN und der RSD-FC-
CN.3km dieser nicht direkt ausgesetzt werden; mit einem separaten Gehäuse
muß mindestens die Schutzart IP 54 realisiert werden; der Kupfer/LWL-Adapter
und der LWL-Koppler haben die Schutzart IP20.
Reparatur
Die Geräte dürfen nicht geöffnet und dürfen nur von Pepperl+Fuchs repariert wer-
den.
ESD
Die Geräte sind gegen elektrostatische Aufladung zu schützen. In der Anlage
muß in Nähe der Geräte ein Hinweisschild angebracht werden, das vor elektro-
statischer Aufladung warnt.
Umgebungstemperatur
Der Umgebungstemperaturbereich des RSD-CFA-CN und des RSD-FC-CN.3km
von -20...+70°C ist zu berücksichtigen. Vor allem auch dann, wenn die Geräte zu-
sammen mit Gateways/Modulen in einem Schaltkasten/-schrank eingebaut wird,
und sich die Umgebungstemperatur infolge Eigenerwärmung erhöht.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-22 22 · Telefax (06 21) 7 76-10 00 · Internet http://www.pepperl-fuchs.com
Betriebsanleitung
Abdeckung für
den Anschluß des
zweiten
RSD-FC-CN.3km
Sender
Kanal 2
Empfänger
Kanal 2
Copyright Pepperl+Fuchs, Printed in Germany
