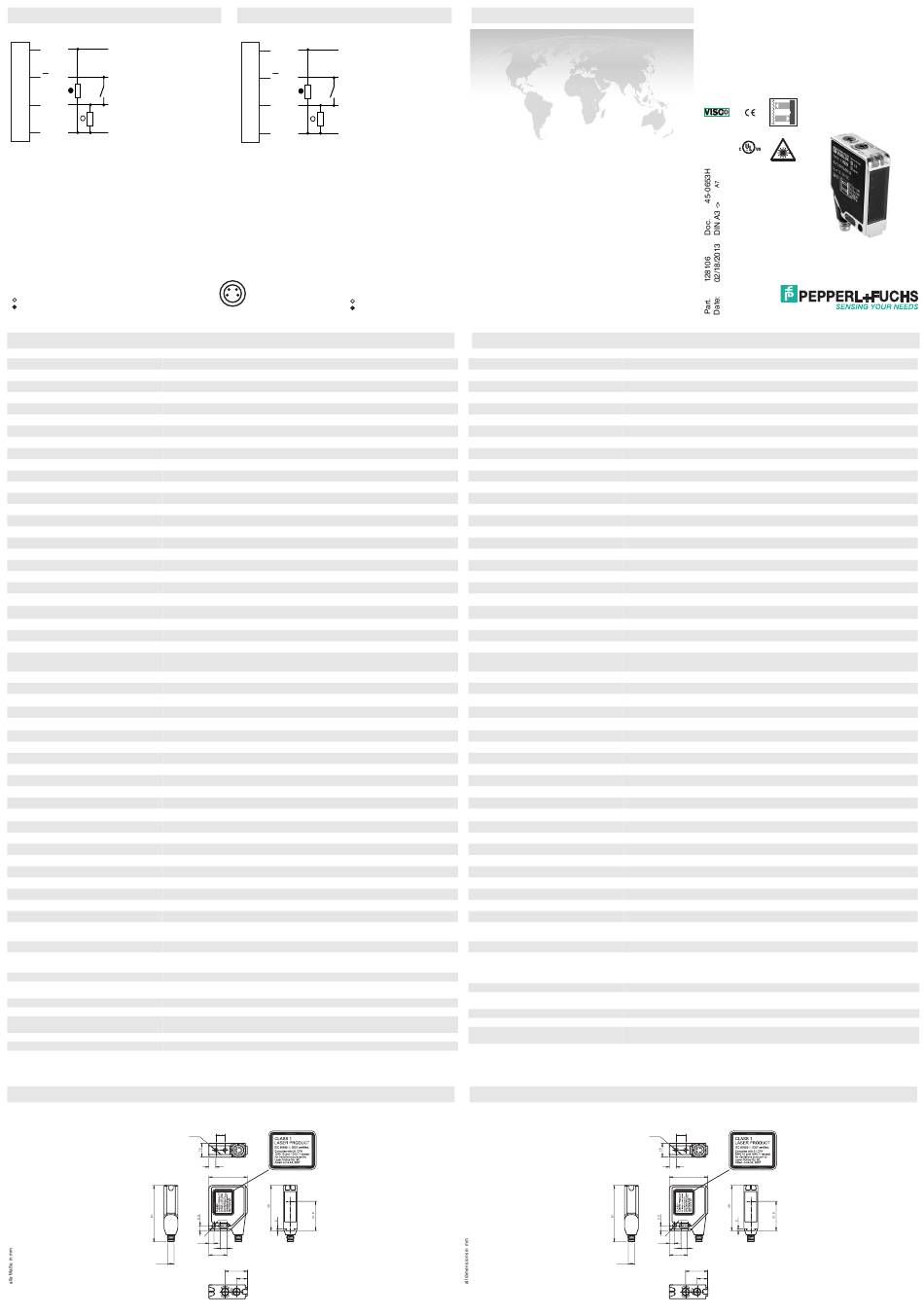

Pepperl+Fuchs MLV12-54-LAS-300/76b/95 Quick Start Manual

Elektrischer Anschluss
Option:
...76b/110
1 +UB
2 Q
Test
3
0 V
4 Q
= Hellschaltung
= Dunkelschaltung
Technische Daten
Allgemeine Daten
Betriebsreichweite 100 ... 450 mm
Reflektorabstand 0,02 ... 4 m
Grenzreichweite 5,6 m
Referenzobjekt Reflektor MH82
Lichtsender Laserdiode
Lichtart rot, Wechsellicht
Laserkenndaten
Hinweis
LASERLICHT , NICHT IN DEN STRAHL BLICKEN
Laserklasse 1
Wellenlänge
650 nm
Strahldivergenz 2 mrad
Impulsdauer
1,8 µs
Wiederholrate 17,86 kHz
max. Puls Energie
1,1 nJ
Hindernisgröße > 0,3 mm
Lichtfleckdurchmesser ca. 0,5 mm bei Reichweite 150 mm bis 400 mm
Öffnungswinkel 0,1 °
Fremdlichtgrenze
Gleichlicht
50000 Lux
Wechsellicht
5000 Lux
Kenndaten funktionale Sicherheit
MTTF 930 a
d
Gebrauchsdauer (T ) 10 a
M
Diagnosedeckungsgrad (DC) 90 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün, blinkend im Kurzschlussfall
Funktionsanzeige 2 LEDs gelb, leuchten bei freiem Lichtstrahl, blinken bei Unterschreiten der Funktions-
reserve, aus bei Strahlunterbrechung.
Bedienelemente Drehschalter für hell/dunkel, Empfindlichkeitseinsteller
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC
B
Welligkeit max. 10 %
Leerlaufstrom I max. 40 mA
0
Eingang
Testeingang Senderabschaltung bei 0 V
Ausgang
Schaltungsart hell-/dunkelschaltend umschaltbar
Signalausgang 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt
Schaltspannung max. 30 V DC
Schaltstrom max. 0,1 A
Spannungsfall U ≤ 2,5 V DC
d
Schaltfrequenz f 2500 Hz
Ansprechzeit 0,2 ms
Umgebungsbedingungen
Umgebungstemperatur -10 ... 50 °C (14 ... 122 °F)
Lagertemperatur -20 ... 65 °C (-4 ... 149 °F)
Mechanische Daten
Schutzart IP67
Anschluss Metallstecker M8, 4-polig, 90° drehbar
Material
Gehäuse
Rahmen: Zink-Druckguss, vernickelt
Seitenteile: Kunststoff PC, glasfaserverstärkt
Lichtaustritt Kunststoffscheibe
Masse 60 g
Normen- und Richtlinienkonformität
Normenkonformität
Produktnorm
EN 60947-5-2:2007
IEC 60947-5-2:2007
Schock- und Stoßfestigkeit
IEC / EN 60068, Halb-Sinus, 40 g je X, Y und Z Richtung
Vibrationsfestigkeit IEC / EN 60068-2-6, Sinus, 10 - 150 Hz, 5 g je X, Y und Z Richtung
Laserklasse IEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations
pursuant to Laser Notice No. 50, dated June 24, 2007
Zulassungen und Zertifikate
UL-Zulassung cULus Listed, Type 1 enclosure
CCC-Zulassung Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und
Sicherheitshinweise:
daher nicht mit einer CCC-Kennzeichnung versehen.
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
M8x1
Electrical connection
Option: ...76b/110
1
+UB
2
Q
Test
3
0 V
4 Q
2 4
1 3
= Light on
= Dark on
10
M4 / 4
7.5
41.5
ø4.5
5.5
7
19.5
24
11.5
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Effective detection range 100 ... 450 mm
Reflector distance 0.02 ... 4 m
Threshold detection range 5.6 m
Reference target MH82 reflector
Light source laser diode
Light type modulated visible red light
Laser nominal ratings
Note
LASER LIGHT , DO NOT STARE INTO BEAM
Laser class 1
Wave length
650 nm
Beam divergence 2 mrad
Pulse length
1.8 µs
Repetition rate 17.86 kHz
max. pulse energy
1.1 nJ
Target size > 0.3 mm
Diameter of the light spot approx. 0.5 mm at detection range 150 mm up to 400 mm
Angle of divergence 0.1 °
Ambient light limit
Continuous light
50000 Lux
Modulated light
5000 Lux
Functional safety related parameters
MTTF 930 a
d
Mission Time (T ) 10 a
M
Diagnostic Coverage (DC) 90 %
Indicators/operating means
Operating display LED green, flashes in case of short-circuit
Function display 2 LEDs yellow, light up when light beam is free, flash when falling short of the stability
control, off when light beam is interrupted
Controls rotary switch for light/dark, sensitivity adjuster
Electrical specifications
Operating voltage U 10 ... 30 V DC
B
Ripple max. 10 %
No-load supply current I max. 40 mA
0
Input
Test input emitter deactivation at 0 V
Output
Switching type light/dark on switchable
Signal output 1 push-pull (4 in 1) output, short-circuit protected, reverse polarity protected
Switching voltage max. 30 V DC
Switching current max. 0.1 A
Voltage drop U ≤ 2.5 V DC
d
Switching frequency f 2500 Hz
Response time 0.2 ms
Ambient conditions
Ambient temperature -10 ... 50 °C (14 ... 122 °F)
Storage temperature -20 ... 65 °C (-4 ... 149 °F)
Mechanical specifications
Protection degree IP67
Connection 4-pin M8 metal connector, 90° rotatable
Material
Housing
Frame: nickel plated, die cast zinc,
Laterals: glass-fiber reinforced plastic PC
Optical face Plastic pane
Mass 60 g
Compliance with standards and direc-
tives
Standard conformity
Product standard
EN 60947-5-2:2007
IEC 60947-5-2:2007
Shock and impact resistance
IEC / EN 60068. half-sine, 40 g in each X, Y and Z directions
Vibration resistance IEC / EN 60068-2-6. Sinus. 10 -150 Hz, 5 g in each X, Y and Z directions
Laser class IEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations
pursuant to Laser Notice No. 50, dated June 24, 2007
Approvals and certificates
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
M8x1

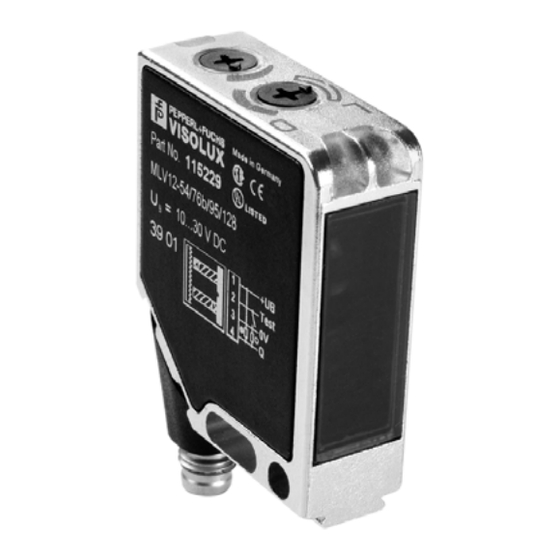

Reflexions-Lichtschranke
mit Gerätestecker M8, 4-polig, 90 ° umsetzbar
Retroreflective sensor
with 4-pin M8 connector, 90° adjustable position
MLV12-54-LAS-300/76b/95/
10
M4 / 4
7.5
41.5
ø4.5
5.5
7
19.5
24
11.5
