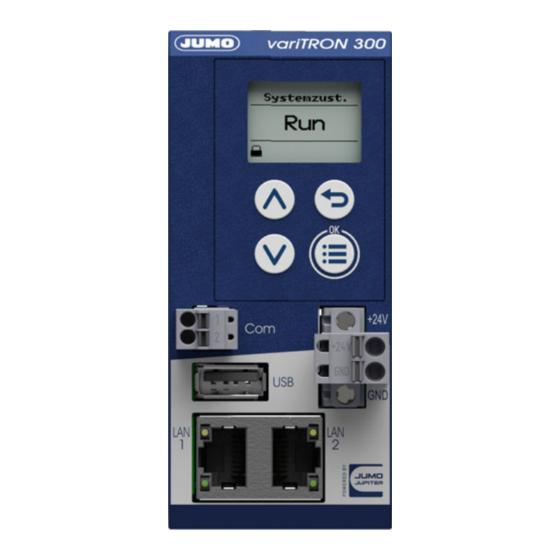

JUMO variTRON 300
Zentraleinheit 705003
Central Processing Unit 705003
Unité centrale 705003
Montageanleitung
Installation Instructions
Notice de montage
70500300T94Z000K000
V5.00/DE-EN-FR/00731924/2023-04-06
