Summary of Contents for ProLights BATPAR12UTRI

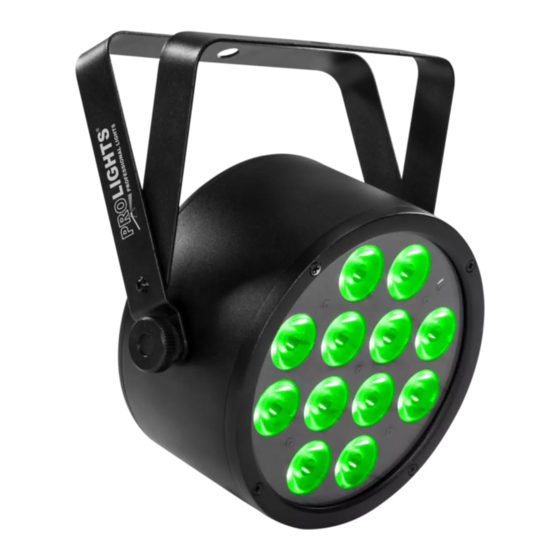

- Page 1 BATPAR12UTRI SUpER-SLiM pARLED MANUALE UTENTE USER MANUAL IT - EN...
- Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
-
Page 3: Table Of Contents
3.16 Funzionamento con App 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • BATPAR12UTRI • Staffa di fissaggio (2pz.) • Cavo di alimentazione • Manuale utente... -
Page 4: Sicurezza
BATpAR12UTRi ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla . -
Page 5: Informazioni Generali
BATpAR12UTRi INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce. -
Page 6: Introduzione
- 1 - INTRODUZIONE 1.1 DESCRIZIONE BATPAR12UTRI è un ParLED a batteria concepito per essere un wash-light multi-uso per eventi ed instal- lazioni in clubs. La sorgente luminosa si compone di 12x3W RGB/FullColor LED ad alta efficienza, in grado di riprodurre colori brillanti, intensi e saturi. BATPAR12UTRI è compatibile con il controller remoto ad in- frarossi, per un utilizzo intuitivo ed interattivo senza la necessità... - Page 7 BATpAR12UTRi • Output (a 230V): 35 unità connesse in serie • Output (a 120V): 17 unità connesse in serie BATTERIA • Batteria: 16V Litio • Autonomia (Bianco Full-On ): 7h • Connessione di ricarica: Cavo di alimentazione • Tempo di ricarica: 5h/max CARATTERISTICHE FISICHE • Connessioni di segnale: 3p in/out...
-
Page 8: Elementi Di Comando E Di Collegamento
BATpAR12UTRi 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI Fig.2 - Pannello posteriore 1. STAFFA DI MONTAGGIO (100-240V~/50-60Hz) tramite il cavo di rete 2. MANOPOLA DI FISSAGGIO per la staffa di in dotazione. Accanto alla spina si trova il montaggio. portafusibile. Sostituire un fusibile difettoso 3. -
Page 9: Installazione
- 2 - INSTALLAZIONE 2.1 MONTAGGIO Il BATPAR12UTRI può essere collocata su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio oc- corrono dei supporti robusti per il montaggio. -
Page 10: Funzioni E Impostazioni
Per spegnere il BATPAR12UTRI, staccare la spina dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il BATPAR12UTRI dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.4). MENU UP DOWN ENTER... -
Page 11: Struttura Menu
BATpAR12UTRi 3.3 STRUTTURA MENU MENU ð 3 CH d1 - d512 DMX Personality and Selects DMX personality and DMX starting Starting Address value ð 8 CH d1 - d512 ð 3 Static Colors C1 - C7 ð 4 Auto Programs... -
Page 12: Modalità Musicale
3.10 CONFIGURAZIONE CANALI DMX Il BATPAR12UTRI dispone di due configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto MENU per selezionare la configurazione dei canali DMX che si desidera (3CH - 8CH). Pre- mere il tasto ENTER per confermare. -
Page 13: Indirizzamento Dmx
DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman- dare la funzione del primo canale DMX, si deve impostare sul BATPAR12UTRI l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. -
Page 14: Collegamenti Della Linea Dmx
BATpAR12UTRi 3.12 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - OUTPUT... -
Page 15: Canali Dmx
BATpAR12UTRi 3.14 CANALI DMX 3 CANALI 8 CANALI MODE MODE FUNCTION FUNCTION Value Value 3 Ch 8 Ch 0~100% 000 - 255 0~100% 000 - 255 GREEN GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE BLUE 0~100% 000 - 255... -
Page 16: Funzionamento Tramite Il Controller Irc
BATpAR12UTRi 3.15 FUNZIONAMENTO TRAMITE IL CONTROLLER IRC Per comandare Il BATPAR12UTRI con il telecomando a raggi infrarossi: • Premere il tasto MENU fino a quando sul display non appare SET, quindi premere ENTER per confermare. • Utilizzare i tasti UP/DOWN per selezionare On oppure Off a seconda che si voglia attivare oppure disatti- vare il controllo con il telecomando a raggi infrarossi. -
Page 17: Funzionamento Con App
BATpAR12UTRi 3.16 FUNZIONAMENTO CON APP “SMARTCOLORS” Importante: per utilizzare questa applicazione è necessaria un’unità WIFIUSB (acquistabile separatamen- te). WIFIUSB è un dispositivo di controllo di nuova concezione ideato per avere una gestione versatile ed immediata per proiettori LED. La trasmissione del segnale avviene tramite cavo e Wireless via Wi-Fi, entrambi sia in uscita che ingresso, permettendo il controllo in remoto dei proiettori attraverso l’applica-... -
Page 18: Manutenzione
BATpAR12UTRi - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. - Page 20 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
- Page 21 3. 15 Operation through the IRC controller 3.16 Operation with App 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Troubleshooting Warranty Packing content • BATPAR12UTRI • Mount bracket (2pc.) • Power cable • User manual...
-
Page 22: General Instructions
BATpAR12UTRi WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with . -
Page 23: General Information
BATpAR12UTRi GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods. -
Page 24: Introduction
- 1 - INTRODUCTION 1.1 DESCRIPTION BATPAR12UTRI is a battery ParLED designed to be a multi-use wash-light for events and club installations. It’s equipped with 12x3W high efficiency RGB/FullColor LEDs light source, conceived to create bright, in- tense and saturated colors. - Page 25 BATpAR12UTRi • Output (at 230V): 35 units on a single power line • Output (at 120V): 17 units on a single power line BATTERY • Battery: 16V Lithium • Autonomy (permanent white full-on): 7h • Recharge Connection: Power cable • Recharge Time: 5h/max PHYSICAL • Signal Connection: 3p in/out...
-
Page 26: Operating Elements And Connections
BATpAR12UTRi 1.3 OPERATING ELEMENTS AND CONNECTIONS Fig.2 - Rear panel 1. MOUNTING BRACKET socket (100-240V~/50-60Hz) via the supplied 2. LOCKING KNOB for the mounting bracket mains cable. The support for the mains fuse 3. DMX IN (3-pole XLR): is located near the mains plug. Only replace a 1 = ground, 2 = DMX -, 3 = DMX + blown fuse by one of the same type (T1A,250V). -
Page 27: Installation
2.1 MOUNTING BATPAR12UTRI may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight. -
Page 28: Functions And Settings
BATpAR12UTRi - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. -
Page 29: Menu Structure
BATpAR12UTRi 3.3 MENU STRUCTURE MENU ð 3 CH d1 - d512 DMX Personality and Selects DMX personality and DMX starting Starting Address value ð 8 CH d1 - d512 ð 3 Static Colors C1 - C7 ð 4 Auto Programs... -
Page 30: Sound Mode
3.10 DMX CONFIGURATION BATPAR12UTRI is equipped with different DMX configuration. • Press the button MENU to select the desired DMX configuration (3CH - 8CH), then press the button ENTER. • Press the button UP/DOWN to select the desider value (001 - 512), then press the button ENTER to con- firm. -
Page 31: Dmx Addressing
3.11 DMX ADDRESSING To able to operate the BATPAR12UTRI with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the BATPAR12UTRI. -
Page 32: Connection Of The Dmx Line
BATpAR12UTRi 3.12 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket... -
Page 33: Dmx Control
BATpAR12UTRi 3.14 DMX CONTROL 3 CHANNELS 8 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 3 Ch 8 Ch 0~100% 000 - 255 0~100% 000 - 255 GREEN GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE BLUE 0~100% 000 - 255... -
Page 34: Operation Through The Irc Controller
BATpAR12UTRi 3.15 OPERATION THROUGH THE IRC CONTROLLER To control the BATPAR12UTRI with the infrared remote control: • Press the button MENU repeatedly until SET, then press button ENTER to confirm. • Using UP/DOWN button to select On or Off to enable or disable the infrared remote control. -
Page 35: Operation With App
BATpAR12UTRi 3.16 OPERATION WITH APP “SMARTCOLORS” Important: WIFIUSB hardware is required to use this app. WIFIBOX is a new-generation light control system, conceived to obtain an easy and versatile platform for LED projectors. The signal transmission is managed wired and wireless (through Wi-Fi), both in input and output, even allowing to control the fixtures through a smartphones applications “Smarcolors”, available... -
Page 36: Maintenance
BATpAR12UTRi - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. - Page 37 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
- Page 40 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
