Summary of Contents for ProLights BB5PIX

  • Page 1 BB5PIX PIXel BeaMBatten Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 15 Informazioni sul dispositivo 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia • BB5PIX Contenuto dell'imballo: • Cavo di alimentazione • Doppia staffa di fissaggio • Manuale utente...

  • Page 4: Sicurezza

    BB5PIX ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    BB5PIX INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE BB5PIX è una Pixel BeamBar concepita per generare effetti di fasci nell’aria, dal design estremamente ver- satile e flessibile. La sorgente luminosa si compone di 5x10W CREE XML white LED in combinazione a speciali ottiche Fresnel che concentrano la luce in 5 fasci ultra-concentrati e potenti di 2°. Nella modalità...

  • Page 7: Elementi Di Comando E Collegamenti

    BB5PIX 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI Safety rope Vista Posteriore Fig.1 1. MANOPOLA DI FISSAGGIO per la staffa di montaggio. 2. STAFFA DI MONTAGGIO 3. SAFETY EYE per l'aggancio al cavo di sicurezza 4. POWER IN spina da pannello VDE per...

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il BB5PIX può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio con la staf- fa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    Per spegnere il BB5PIX, staccare la spina dalla presa di rete. Per maggiore comodità è consi- gliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il proiettore BB5PIX dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di con- trollo (fig.3). Fig.3...

  • Page 10: Struttura Menu

    BB5PIX 3.3 STRUTTURA MENU MAIN FUNCTION SELECTION 1 SELECTION 2 SELECTION 3 AUTO SHOW Auto AU 1 - Au 12 S 0 - S 100 (Speed program) ShMd SOUND MODE Sh 0 - Sh 12 Off (speed off) Dim 1 (speed fast)

  • Page 11: Funzionamento In Modalità Musicale

    • Premere il tasto UP/DOWN e selezionare [SL1-2] per impostare le unità come slave. • Sull’unità MASTER selezionare il programma desiderato come indicato nel paragrafo 3.4 • Servirsi dei connettori DMX del BB5PIX e di un cavo XLR per formare una catena di unità. 3.7 COLLEGAMENTO Si possono collegare più...

  • Page 12: Indirizzamento Dmx

    DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sul BB5PIX l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con indirizzo 33...

  • Page 13: Collegamenti Della Linea Dmx

    BB5PIX 3.11 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 14: Tabella Canali Dmx

    BB5PIX 3.13 TABELLA CANALI DMX 4 Ch Ch Function in 4 Ch mode Value WHITE 000 - 100% 000 - 255 SHUTTER No function 000 - 010 Strobe slow to fast 011 - 255 CHASE No function 000 - 010...

  • Page 15: Impostazioni Del Proiettore

    BB5PIX 3.14 IMPOSTAZIONI DEL PROIETTORE Per il BB5PIX è possibile modificare i parametri relativi al dispositivo: • Dal menu iniziale, premere il tasto MENU, selezionare l’opzione proposta con il tasto UP/DOWN e premere il tasto ENTER per confermare l’impostazione. DIMMER Selezionando la funzione [dim] è...

  • Page 16: Manutenzione

    BB5PIX - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 17: Risoluzione Dei Problemi

    BB5PIX 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0 Incrementare i valori dei canali colori •...
  • Page 18 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 19: Bb5Pix

    3. 13 DMX control 3. 14 Fixture settings 3. 15 Information 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Warranty • BB5PIX Packing content • Power cord • Mount bracket • User manual...

  • Page 20: General Instructions

    BB5PIX WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 21: General Information

    BB5PIX GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 22: Introduction

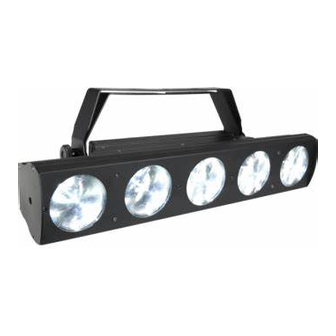

    - 1 - INTRODUCTION 1.1 DESCRIPTION BB5PIX is a Pixel BeamBatten conceived for an advanced generation of aerial beam effects, in a very com- pact and multi-purpose design. The light source is composed by 5x10W XML white LED combined with special Fresnel optics which generates 5 super-bright and parallel 2°...

  • Page 23: Operating Elements And Connections

    BB5PIX 1.3 OPERATING ELEMENTS AND CONNECTIONS Safety rope Rear view Fig.3 1. LOCKING KNOB for the mounting bracket. 2. MOUNTING BRACKET 3. SAFETY EYE to attach safety cable. 4. POWER IN mains plug for connection to a socket (100-240V~/50-60Hz) via the supplied mains cable.

  • Page 24: Installation

    2.1 MOUNTING BB5PIX may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 25: Functions And Settings

    BB5PIX - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 V~/50 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 26: Menu Structure

    BB5PIX 3.3 MENU STRUCTURE MAIN FUNCTION SELECTION 1 SELECTION 2 SELECTION 3 AUTO SHOW Auto AU 1 - Au 12 S 0 - S 100 (Speed program) ShMd SOUND MODE Sh 0 - Sh 12 Off (speed off) Dim 1 (speed fast)

  • Page 27: Operation In Automatic Mode

    • Press the button MENU so many times until shows [CHMd], and press the button ENTER to confirm. • Select the desired DMX configuration [4Ch - 5C] through the buttons UP/DOWN. The tables on page 12 indicate the operating mode and DMX value. The BB5PIX is equipped with 3 pole XLR connections.

  • Page 28: Dmx Addressing

    3.10 DMX ADDRESSING To able to operate the BB5PIX with a light controller, adjust the DMX start address for the first a DMX chan- nel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the BB5PIX.

  • Page 29: Connection Of The Dmx Line

    BB5PIX 3.11 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 30: Dmx Control

    BB5PIX 3.13 DMX CONTROL 4 Ch Ch Function in 4 Ch mode Value WHITE 000 - 100% 000 - 255 SHUTTER No function 000 - 010 Strobe slow to fast 011 - 255 CHASE No function 000 - 010 Chase 1...

  • Page 31: Fixture Settings

    BB5PIX 3.14 FIXTURE SETTINGS It is possible to change the parameter value in the following way: Setting projector functions • Press the button MENU, set the desired parameter using UP/DOWN and press the button ENTER to confirm the setting. DIMMER Enter [DIMMER MODE] to select dimmer mode and dimmer speed.

  • Page 32: Maintenance

    BB5PIX - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 33: Troubleshooting

    BB5PIX 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
  • Page 35 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 40 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
