  • Page 1 BEAMROLL8W MULTI-BEAM PROJECTOR MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 14 Informazioni sul dispositivo 3. 15 Telecomando EC800 (opzionale) 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia • BEAMROLL8W Contenuto dell'imballo: • Cavo di alimentazione • Manuale utente...

  • Page 4: Avvertenze Generali

    BEAMROLL8W ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    BEAMROLL8W INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

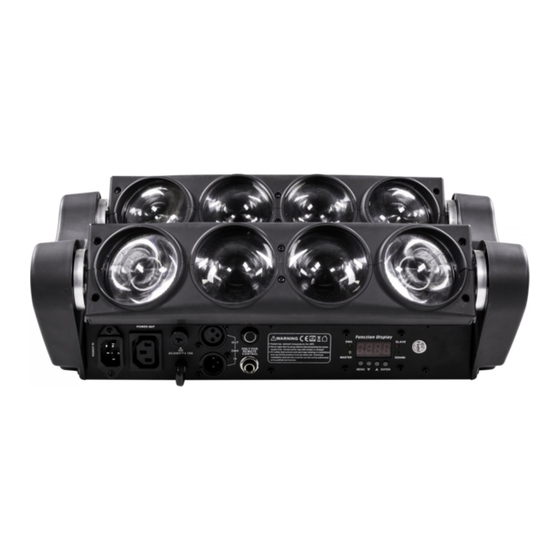

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE BEAMROLL8W è una Beam Bar doppia con tilt motorizzato, composta da due file di LED ciascuna con 4 fasci controllabili singolarmente. BEAMROLL8W sprigiona 8 fasci di luce a lunga gittata grazie alla potente sorgente 8 LEDx 8W White e l’ottica da 4° per ogni lente d’emissione, risultando un proiettore versatile sia per applicazioni in club che anche per concerti ed applicazioni in tour come effetto.

  • Page 7: Elementi Di Comando E Di Collegamento

    BEAMROLL8W 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI 10 11 Pannello di controllo e telecomando Fig.1 1. BARRA LED pulsanti per accesso e gestione delle diverse 2. POWER IN ( PowerCON IN): per il collegamento funzioni ad una presa di rete (100-240V~/50-60Hz) 12.

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il BEAMROLL8W può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.2). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere il BEAMROLL8W, inserire la spina del cavo di alimentazione in una presa di rete (240V~ 50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma.

  • Page 10: Struttura Menu

    BEAMROLL8W 3.3 STRUTTURA MENU MENU (LEVEL 1) (LEVEL 2) REMARK ð Addr 1 - 512 DMX ADDRESS ð ChMd CHANNEL MODE 12Ch ð SlMd MASt MASTER MODE SLAVE 1 SL 2 SLAVE 2 ð ShMd Sh 0 - Sh 8 RANDOM SHOW ð...

  • Page 11: Modalità Automatica

    3.8 CONFIGURAZIONI CANALI DMX Il BEAMROLL8W dispone di 3 configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto MENU fino a quando sul display non appare ChMd, quindi premere il tasto ENTER.

  • Page 12: Modalità Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman- dare la funzione del primo canale DMX, si deve impostare sul BEAMROLL8W l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con...

  • Page 13: Collegamenti Della Linea Dmx

    BEAMROLL8W 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - OUTPUT...

  • Page 14: Canali Dmx

    BEAMROLL8W 3.12 CANALI DMX 1 CANALE 6 CANALI MODE MODE FUNCTION FUNCTION Value Value 1 Ch 6 Ch SHOW TILT 1 MOVEMENT Blackout 000 - 007 60° - 150° 000 - 255 Show 1 008 - 037 TILT 2 MOVEMENT...
  • Page 15 BEAMROLL8W 12 CANALI MODE FUNCTION Value 12 Ch TILT 1 MOVEMENT 60° - 150° 000 - 255 TILT 2 MOVEMENT 60° - 150° 000 - 255 MASTER DIMMER 0~100% 000 - 255 STROBE No function 000 - 007 Slow to fast...

  • Page 16: Impostazioni Del Proiettore

    BEAMROLL8W 3.13 IMPOSTAZIONI DEL PROIETTORE Per il BEAMROLL8W è possibile modificare i parametri relativi al dispositivo: Impostazione funzioni proiettore Dal menu iniziale, premere il tasto MENU, selezionare l’opzione proposta con il tasto UP/DOWN e pre- mere il tasto ENTER per confermare l’impostazione.

  • Page 17: Telecomando Ec800 (Opzionale)

    BEAMROLL8W 3.15 TELECOMANDO EC800 (opzionale) Con il telecomando EC800 (fig.7) si possono controllare diverse funzioni come riportato nella tabella di seguito. BUTTON FUNCTION BLACKOUT Blackout the unit 1. Sound Strobe (Full ON) Select Show FUNCTION 2. Auto Strobe (Full ON)

  • Page 18: Manutenzione

    BEAMROLL8W - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 20 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 21 3. 13 Fixture Settings 3. 14 Information 3. 15 Remote Control EC800 (optional) 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Troubleshooting Warranty • BEAMROLL8W Packing content • Power cord • User manual...

  • Page 22: General Instructions

    BEAMROLL8W WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 23: General Information

    BEAMROLL8W GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 24: Introduction

    - 1 - INTRODUCTION 1.1 DESCRIPTION BEAMROLL8W is a Dual Beam Bar with motorized tilt, consisting of two rows of LEDs, each with 4 beams individually controllable. BEAMROLL8W deliver 8 punchy beams, which perform long through projection thanks to the powerful 8x8W LED White source and 4°...

  • Page 25: Operating Elements And Connections

    BEAMROLL8W 1.3 OPERATING ELEMENTS AND CONNECTIONS 10 11 Control Panel and Controller Fig.1 1. LED BAR 11. CONTROL PANEL with display and 4 buttons 2. POWER IN (PowerCON IN): for connection to a for access and management of different socket (100-240V~/50-60Hz) via the supplied functions mains cable.

  • Page 26: Installation

    2.1 MOUNTING The BEAMROLL8W may be set up on a solid and even surface. By means of the fixing facilities of the base- plate, the unit can also be mounted upside down to a cross arm (fig.2). For fixing, stable mounting clips are required.

  • Page 27: Functions And Settings

    BEAMROLL8W - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 28: Menu Structure

    BEAMROLL8W 3.3 MENU STRUCTURE MENU (LEVEL 1) (LEVEL 2) REMARK ð Addr 1 - 512 DMX ADDRESS ð ChMd CHANNEL MODE 12Ch ð SlMd MASt MASTER MODE SLAVE 1 SL 2 SLAVE 2 ð ShMd Sh 0 - Sh 8 RANDOM SHOW ð...

  • Page 29: Automatic Mode

    • Press the ENTER button to confirm. • Press the MENU button to go back or wait some seconds for automatic exit from the menu. The tables on page 12 indicate the operating mode and DMX value. The BEAMROLL8W is equipped with 3-pole XLR connections.
  • Page 30 • Hold and press the button MENU for three seconds to exit the menu mode. To able to operate the BEAMROLL8W with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the BEAMROLL8W.

  • Page 31: Connection Of The Dmx Line

    BEAMROLL8W 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 32: Dmx Control

    BEAMROLL8W 3.12 DMX CONTROL 1 CHANNEL 6 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 1 Ch 6 Ch SHOW TILT 1 MOVEMENT Blackout 000 - 007 60° - 150° 000 - 255 Show 1 008 - 037 TILT 2 MOVEMENT...
  • Page 33 BEAMROLL8W 12 CHANNELS MODE FUNCTION Value 12 Ch TILT 1 MOVEMENT 60° - 150° 000 - 255 TILT 2 MOVEMENT 60° - 150° 000 - 255 MASTER DIMMER 0~100% 000 - 255 STROBE No function 000 - 007 Slow to fast...

  • Page 34: Fixture Settings

    BEAMROLL8W 3.13 FIXTURE SETTINGS It is possible to change the parameter value in the following way: Setting projector functions Press the button MENU, set the desired parameter using UP/DOWN and press the button ENTER to confirm the setting. • bLMd - Blackout function. Select YES or no if want, respectively, enable or disable the function.
  • Page 35 BEAMROLL8W • Connect the remote control to the jack ONLY REMOTE CONTROL. • No DMX signal must be present at the DMX INPUT. • Via DMX OUT, it is possible to connect further units in order to control them via the remote control together with the master unit.

  • Page 36: Maintenance

    BEAMROLL8W - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 37 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 40 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
