Summary of Contents for Stahl 9167 Series

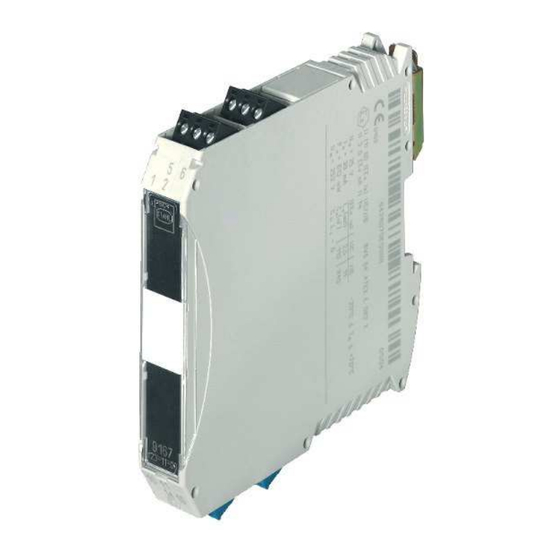

- Page 1 Typ/Type 9167 Trennübertrager ohne Hilfsenergie Isolating Repeater Loop Powered Betriebsanleitung Operating Instructions...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Sicherheitshinweise ......................3 Normenkonformität ......................3 Funktion ..........................4 Kennzeichnung und technische Daten ................4 Projektierung ........................5 Maximal zulässige Umgebungstemperaturen ............5 Verlustleistung ......................5 Projektierung der Verlustleistung in Schaltschränken ..........6 Anordnung und Montage ....................7 Maßzeichnung ......................7 Installation ........................ -
Page 3: Sicherheitshinweise
deutsch Betriebsanleitung Sicherheitshinweise In diesem Kapitel sind die wichtigsten Sicherheitsmaßnahmen zusammengefasst. Es ergänzt die entsprechenden Vorschriften, zu deren Studium das verantwortliche Personal verpflichtet ist. Bei Arbeiten in explosionsgefährdeten Bereichen hängt die Sicherheit von Personen und Anlagen von der Einhaltung aller relevanten Sicherheitsvorschriften ab. Das Montage- und Wartungspersonal trägt deshalb eine besondere Verantwortung. -
Page 4: Funktion
Funktion Die Trennübertrager werden zum eigensicheren Betrieb von Regelventilen, i/p-Umformern, analogen und digitalen Anzeigern sowie Feuer&Gas Detektoren eingesetzt. Die Geräte übertragen ein überlagertes HART-Kommunikationssignal bidirektional. Kennzeichnung und technische Daten Hersteller R. STAHL Typbezeichnung 9167/**-11-00 CE-Kennzeichnung 0102 Ex-Kennzeichnung E II 3 (1) G Ex nA [ia] IIC T4... -
Page 5: Projektierung
deutsch Betriebsanleitung Projektierung 5.1 Maximal zulässige Umgebungstemperaturen Die Geräte der Reihe IS pac sind über einen weiten Temperaturbereich einsetzbar. Je nach Geräteausführung und Einbaubedingung ergeben sich unterschiedliche, maximal zulässige Umgebungstemperaturen. Belüftung: Ohne Umluft Installation: Einzelgerät DIN-Schiene pac-Träger Einbaulage: beliebig vertikal horizontal vertikal horizontal... -
Page 6: Projektierung Der Verlustleistung In Schaltschränken
S [m²] freie, wärme-emittierende Oberfläche des Schaltschrankes K [(W/m²*° C)] thermischer Leitfähigkeitskoeffizient (lackierter Stahl: K = 5,5) Der errechnete Wert P muss kleiner als die Summe der durchschnittlichen Verlust- leistungen (70 % der max. Verlustleistung) der eingebauten Geräte sein: P <... -
Page 7: Anordnung Und Montage
Bei Betrieb in Zone 2 bzw. Zone 22 ist der Trennübertrager in ein Gehäuse einzubauen, das den Anforderungen der EN 60079-15 bzw. 61241-1 genügt (z.B. in ein Gehäuse Typ 8146 der Fa. R. STAHL Schaltgeräte GmbH). 6.3 Montage und Demontage a) Die abziehbaren Klemmen Alle Geräte sind mit abziehbaren Klemmen versehen. -
Page 8: Inbetriebnahme
Betriebsanleitung deutsch d) Montage im pac-Träger Schwarze Klemmen entfernen. Die IS pac Module wie unter a) und b) beschrieben ansetzen und in den pac-Träger vollständig einschwenken. Den roten Rasthebel mit leichtem Druck schließen. Der Rasthebel muss vollständig eingerastet sein. Zur Demontage den Rastmechanismus mit einem Schraubendreher wie im Bild dargestellt öffnen. -
Page 9: Zubehör Und Ersatzteile
Betriebsanleitung 10 Zubehör und Ersatzteile Verwenden Sie nur Original-Zubehör sowie Original-Ersatzteile der R. STAHL Schaltgeräte GmbH. Trennübertrager ohne Hilfsenergie Typ 9167... -
Page 10: Safety Instructions
Operating Instructions english Safety instructions The most important safety instructions are summarised in this chapter. It is intended to supplement the relevant regulations which must be studied by the personnel responsible. When working in hazardous areas, the safety of personnel and plant depends on complying with all relevant safety regulations. -
Page 11: Function
The isolating repeaters are used for intrinsically safe operation of control valves, i/p- converters, analog or digital indicators and fire&gas detectors.. The devices bidirectionally transfer a superimposed HART communications signal. Marking and technical data Manufacturer R. STAHL Type designation 9167/**-11-00 CE marking 0102... -
Page 12: Engineering
Operating Instructions english Engineering 5.1 Max. ambient temperatures The IS pac isolators can be used over a wide temperature range. Depending on the isolator version and installation method different maximum ambient temperatures may result. Ventilation: without ventilation Installation: Single unit DIN-rail pac-Carrier Orientation: any... -
Page 13: Engineering Of The Power Dissipation In Cabinets
english Operating Instructions 5.3 Engineering of the power dissipation in cabinets When electronic devices are integrated in cabinets free air movement is restricted and the temperature rises. To minimise the temperature rise it is important to optimise the power dissipation as well as the elimination of the produced heat inside a cabinet. a) Natural Convection in closed cabinets •... -
Page 14: Arrangement And Fitting
In the case of operation in Zone 2 or Zone 22 the isolating repeater must be fitted in an enclosure which complies with the requirements of EN 60079-15 resp. 61241-1 (e.g. in an enclosure type 8146 from the R. STAHL Schaltgeräte GmbH company). 6.3 Mounting and dismounting a) Detachable terminals All devices are provided with detachable terminals. -
Page 15: Commissioning
• the cables are properly connected Maintenance and repair It is recommended that all repairs to our devices be carried out by R. Stahl. In exceptional cases, repair may be performed by approved third-parties. The devices are maintenance-free. If the procedure described above does not obtain the desired result, please contact your local R.STAHL sales and service representative. -
Page 16: Accessories And Spare Parts
Operating Instructions english 10 Accessories and spare parts Use only original accessories and spare parts from R. STAHL Schaltgeräte GmbH. Isolating Repeater Loop Powered Type 9167... -
Page 17: Eg-Konformitätserklärung / Ec-Declaration Of Conformity
EG-Konformitätserklärung / EC-Declaration of Conformity... -
Page 18: Eg-Baumusterprüfbescheinigung
EG-Baumusterprüfbescheinigung... -
Page 19: Ec-Type Examination Certificate
EC-Type Examination Certificate... -
Page 20: Certification - Drawing Ul
Certification – drawing UL... -
Page 21: Certification Drawing - Fm
Certification drawing – FM... -
Page 22: Certification Drawing - Csa
Certification drawing – CSA... - Page 24 R. STAHL Schaltgeräte GmbH Am Bahnhof 30 74638 Waldenburg (Württ.) – Germany www.stahl.de ID-Nr. 9167601310 S-BA-9167-002-de/en-09/2008...
