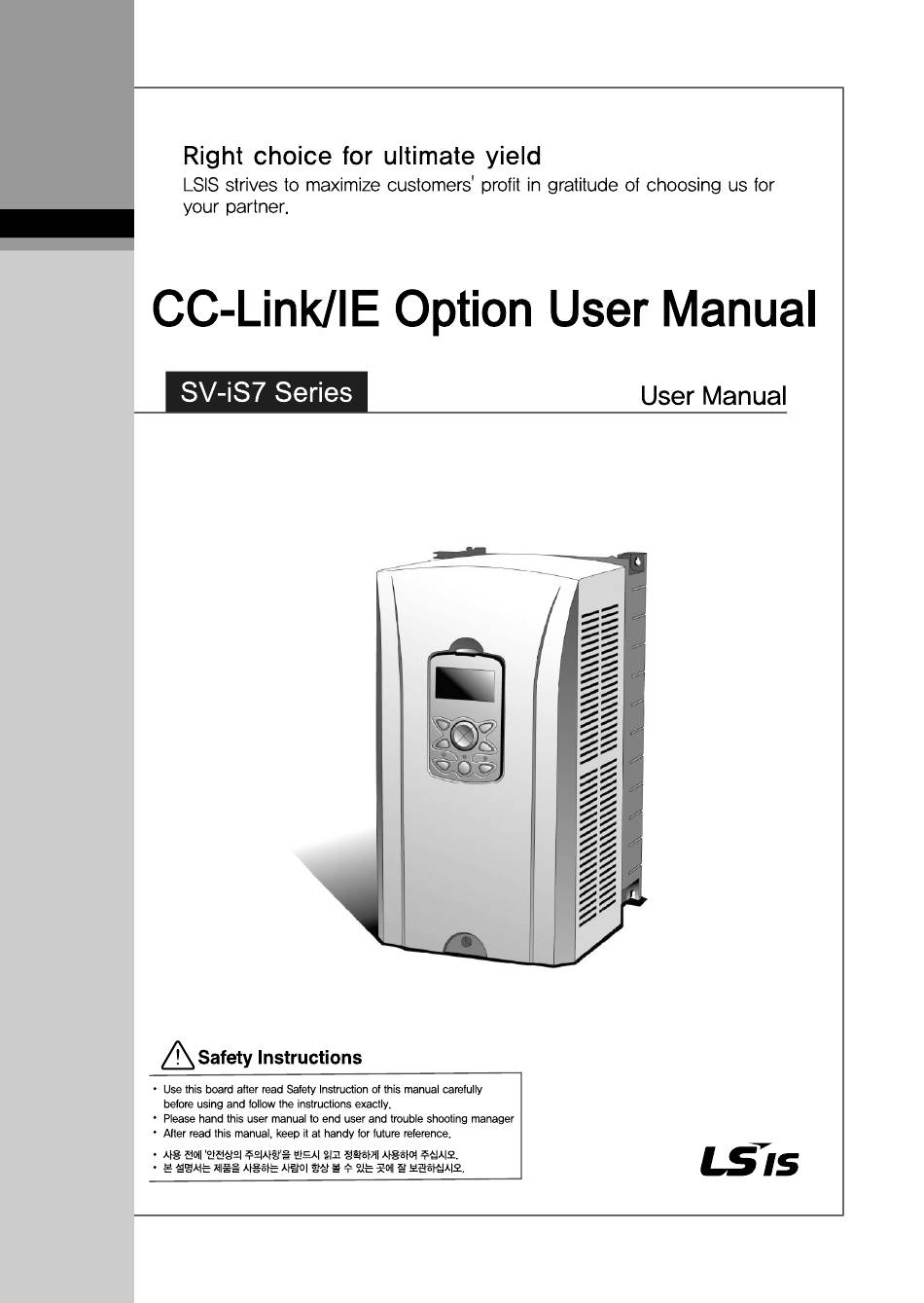

  • Page 2 iS7 CC-Link IE Field Manual Thank you for purchasing iS7 CC-Link option board of LS Variable Frequency Drives! Safety Instruction  To prevent injury and danger in advance for safe and correct use of the product, be sure to follow the Safety Instructions. ...
  • Page 3 CC-Link IE Field Manual Introduction The CC-Link IE Field Master can operate the IS7 drive and monitor the state of IS7 in the CC-Link IE Field network through the IS7 CC-Link IE Field communication option board. SV-IS7 CC-Link IE Field is 1Gbps Ethernet based network. It is not compatible with CC-Link.

  • Page 4: Product Components

    iS7 CC-Link IE Field Manual 2. Product Components - SV-IS7 CC-Link IE Field communication option board 1 ea - Screw for fixing on the inverter 2 ea - SV-IS7 CC-Link IE Field User Manual 1 ea...
  • Page 5 CC-Link IE Field Manual 3. Installation of the SV-IS7 CC-Link IE Field Option (1) SV-IS7 CC-Link IE Field Option Module Screw CC-LINK IE Port LINK 1 CC-LINK IE Port LINK 2 Screw DLNK LERR /ERR (2) SV-IS7 CC-Link IE Field Option Board Layout Inverter RJ45 CC-LINK IE Field connector...

  • Page 6: Network Connection

    iS7 CC-Link IE Field Manual (3) Mounting the communication option board on SV-IS7 drive CC-Link IE Field Communication option board 4. Network Connection Connection terminal of communication cable Pin No. Signal Description Color TX/RX+ Transmitted/Received data Plus White/Yellow TX/RX- Transmitted/Received data Minus Yellow TX/RX+ Transmitted/Received data Plus...
  • Page 7 CC-Link IE Field Manual Communication Cable Connector ** Wires connected to pin #1 and pin #2 must be twisted. ** Wires connected to pin #3 and pin #6 must be twisted. Maximum Time-Delay for CC-Link IE Communication The table below contains the maximum time-delays for each profile that are available with the CC-Link IE communication option card.
  • Page 8 iS7 CC-Link IE Field Manual Bandwidth CC-Link/IE Field communication requires CAT 6a network cables. Twist- Pair Cable Types Type Description Application Unshielded high-speed Max. 200MHz (U.UTP) signal cable Voice, data and low quality video signals Single shielded cable Max. 100MHz (shielded core only) Electrically stable and protected against EMI (S.UTP)
  • Page 9 CC-Link IE Field Manual Network Connection *CC-LINK IE Field Option does not distinguish the directions of LINK1 and LINK2 Network Type Configuration Star topology Line topology Ring topology...
  • Page 10 iS7 CC-Link IE Field Manual 5. LED Display 4 green and red LEDs on the CC-Link IE Field communication board displays the status of CC-Link IE Field communication board. LED is organized as following. Green Green/Red Green/Red SD/RD DLNK/ERR LERR Color Function Name...
  • Page 11 CC-Link IE Field Manual 6. Trouble Shooting LED Display Cause Countermeasure SD/RD DLINK/ERR LERR Power supply is not Check if the communication energized. board is installed on the inverter. Check inverter is turned On. Abnormal Interface Check communication communication cable and power supply Flickering between cable is separated.
  • Page 12 iS7 CC-Link IE Field Manual 7. Quick Communication Start Install the CC-Link IE Field communication board while inverter power supply is turned off. After inverter power supply turns on, check CNF-30 parameter. It should be ‘CC-Link IE Field’. Connect to the network with communication cable via CC-Link IE Field communication board.
  • Page 13 CC-Link IE Field Manual 8. Keypad Parameter related with CC-Link IE Field Communication Code Parameter Name Initial Value Range CNF-30 Option-1 Type Keypad Fx/Rx-1 Fx/Rx-2 DRV-06 Cmd Source Fx/Rx-1 Int. 485 FieldBus Keypad-1 Keypad-2 DRV-07 Freq Ref Src Keypad-1 Int. 485 Encoder FieldBus None...
  • Page 14 iS7 CC-Link IE Field Manual COM-10 Opt Parameter1 1~239 Network ID COM-11 Opt Parameter2 1~120 Station ID COM-12 Opt Parameter3 0 (Profile1) 1 (Profile2) COM-31 Para Status-1 0x0000 ~COM-38 ~ Para Status-8 ~0xFFFF COM-51 Para Control-1 0x0000 ~COM-58 ~ Para Control-8 ~0xFFFF COM-94 Comm Update...
  • Page 15 CC-Link IE Field Manual Lost Cmd Mode (PRT-12)  It designates the Run mode when Lost Command is occurred during the time of PRT-13 Lost Cmd Time. None: It does anything when Lost Command is occurred. FreeRun: After the status of inverter is changed to Lost Command, motor will free-run to stop and Trip will be occurred.
  • Page 16 iS7 CC-Link IE Field Manual (7) FBus S/W Ver (COM-06)  It displays the version of communication board installed on the inverter. (8) FBus LED (COM-09) – LED display for On/Off  It displays the status information of CC-Link IE Field communication. ...
  • Page 17  Set the station number sequentially in order of connection. (Do not create a dead station as station 1, station 2, and station 4.) Opt Parameter3 (COM-12) – Profile setting (11) LSIS provides two profiles.  Profile2 is more responsive than Profile1. ...
  • Page 18 iS7 CC-Link IE Field Manual Para Control1~8 (COM-51~58) (13) It is displayed only when the setting value of COM-11 Opt  Parameter2 is ‘1’(Profile2). It set the inverter address to read in Para Control 1~8 when read  operation of command(RWw0~7) of remote register is executed. For example, if the value of Para Control-1 is set to 0x1004, the ...
  • Page 19 CC-Link IE Field Manual 9.1 Details of Remote Input and Output Signals Remote Output Signals Remote Input Signals (Master unit to Inverter) (Inverter to Master unit) Device No. Signal Function Device No. Signal Function Forward running Forward running command Reverse running Reverse running command Accelerating...
  • Page 20 iS7 CC-Link IE Field Manual Remote output Remote Output Signals (Master to Inverter) Device Signal Function Description Forward running Forward running start command Stop command Reverse running Reverse running start command Stop command RY2~8 Interrupting of When it turns On, motor free-run to stop. inverter output RYA~B When monitor command (RYC) is switched On, the...
  • Page 21 CC-Link IE Field Manual Remote Output Signals (Master to Inverter) Device Signal Function Description If an inverter has a fault, RY1A is switched On. It RY1A Inverter Reset makes that the inverter is reset to remove the trip after removing the cause of the fault. RY1B RY1C~1F System reservation Remote Input...
  • Page 22 iS7 CC-Link IE Field Manual Remote Input Signals (Inverter to Master) Device Signal Function Description On, the monitor value (RWw0) is set to RWr0 and monitoring (RXC) switches On. Switched Off (RXC) when the monitor command (RYC) is switched Off. Only works when the Profile 1 is selected.
  • Page 23 CC-Link IE Field Manual 9.4 Remote Register (Master to Inverter) Request Remote Name Description Register Execution Set the monitor code to be referenced. By switching On the monitor command flag Monitor RWw0 (RYC), the corresponding to monitored data is code written set to RWr0 and Monitoring (RXC) switches On.
  • Page 24 iS7 CC-Link IE Field Manual Request Remote Name Description Register Execution RWw4 System reserved System RWw5 reserved System RWw6 reserved System RWw7 reserved 1) Command codes are in two categories: Read and Write. For read command code, set the inverter address to RWw2. To run write commands, set the most significant bit(MSB) of the inverter address, and assign it to RWw2.
  • Page 25 CC-Link IE Field Manual For example, if the value of Para Control-1 is 0x1103, if RWw0 is ‘100’, then ‘100’ is written to 0x1103 Remote Request for Name Description Register execution Write the data to the address set in RWw0 Write data Para Control-1 Write the data to the address set in...
  • Page 26 iS7 CC-Link IE Field Manual (Inverter to Master) Request Remote Name Description register execution Monitor value specified to the upper Byte of RWr0 Monitor data RWw0 of monitor code is set in RWr0 and Monitoring (RXC) switches On. Output RWr1 RYD RYE frequency When Command code (RWw2) and Write...
  • Page 27 CC-Link IE Field Manual Request Remote Name Description Register execution Read the data to the address set RWr0 Read data in Para Status-1 Read the data to the address set RWr1 Read data in Para Status-2 Read the data to the address set RWr2 Read data in Para Status-3...
  • Page 28 iS7 CC-Link IE Field Manual 9.5 Monitor code Object Name Instance ID Unit Upper 1Byte Lower 1Byte 0x00 Not monitor 0.01 Hz 0x01 Output frequency 0.01 Hz 0x02 Output current 0.01 A 0x03 Output voltage 0x04 0x05 Preset frequency 0.01Hz 0x06 Run speed 1 rpm...
  • Page 29 CC-Link IE Field Manual Note2) Bit information of output terminal RWr3 When status of each output terminal is turned On, the value is 1. When status of each output terminal is turned Off, the value is 0. R1 means Relay1 and R2 means Relay2. Note3) Bit information of inverter run status 0 : Normal status 4 : Warning occurrence...
  • Page 30 0x04 error 10. CSP + LSIS provides the *CSP+ information for your convenience. *CSP+ is the XML file for connection information of CC-LINK IE Field(spec, input/output, parameter etc.). Please refer the Mitsubishi GX works2 manual for how to use CSP +.
