Эксплуатация; Режимы Работы; Автоматический Режим; Ручной Режим - Reflex Reflexomat Basic Original Operating Manual

Нажмите на панели управления системы управления кнопку «Auto»
запуска автоматического режима.
• СИД «Auto» на панели управления горит в качестве визуального
сигнала автоматического режима.

Указание!
Первый ввод в эксплуатацию завершен, устройство находится
в режиме длительной работы.
8
Эксплуатация
8.1
Режимы работы
8.1.1
Автоматический режим
Использование:
После успешного первого запуска
Пуск:
Нажать кнопку «AUTO».
Функции:
•
Автоматический режим предназначен для длительной работы
устройства, система управления контролирует следующие
функции:
–
Поддержание давления
–
Компенсация расширения
–
Автоматическая подпитка
• Компрессор «CO» и электромагнитный клапан «PV1»
регулируются системой управления таким образом, что
давление остается постоянным в пределах ± 0,1 бар.
•
Неисправности выводятся на дисплей и анализируются.
8.1.2
Ручной режим
Использование:
Для проверок и работ по техобслуживанию.
Пуск:
На блоке управления нажать кнопку «Manual». Светодиод «Auto» на
панели управления мигает, указывая на ручной режим.
Функции:
В ручном режиме пользователь может активировать и проверить
следующие функции:
• Компрессор «CO».
• Перепускной клапан «PV1».
• Электромагнитный клапан подпитки «WV1».
Можно последовательно переключать и параллельно тестировать
несколько функций.
30 % 2,5 bar
• При помощи кнопок «Вверх/вниз» выбрать
функцию.
CO1!* PV1 WV1
– «CO1» = компрессор
– «PV1» = клапан в перепускной линии
– «WV1» = клапан подпитки
(* выбранные и активированные
агрегаты обозначены символом «!».)
• Нажать кнопку «OK».
–
подтверждение активации или отключения функции.
• Кнопка «Quit»
–
отключение функций в обратной последовательности.
– с последним нажатием кнопки «Quit» осуществляется
переход в режим останова.
• Кнопка «Auto»
–
возврат в автоматический режим.

Указание!
В случае нарушения параметров обеспечения безопасности
работа в ручном режиме недоступна. Коммутация при этом
блокируется.
8.1.3
Использование:
Для ввода в эксплуатацию устройства.
Пуск:
На блоке управления нажать кнопку «Stop». Светодиод «Auto» гаснет.
Функции:
В режиме останова устройство, за исключением индикации на
дисплее, не функционирует. Контроль функций не осуществляется.
Следующие функции не работают:
•
•
•

9
9.1
1
2
3
4
5
6
7
8
9
10
11
Reflexomat Basic — 13.11.2020 - Rev. A
Режим останова
Компрессор «CO» отключен.
Электромагнитный клапан в перепускной линии «PV» закрыт.
Электромагнитный клапан в линии подпитки «WV» закрыт.
Указание!
Если режим останова активирован более 4 часов, выводится
сообщение.
Если в пользовательском меню опция «Беспотенциальный
аварийный контакт?» установлена на «Да», то сообщение
выводится на общий аварийный контакт.

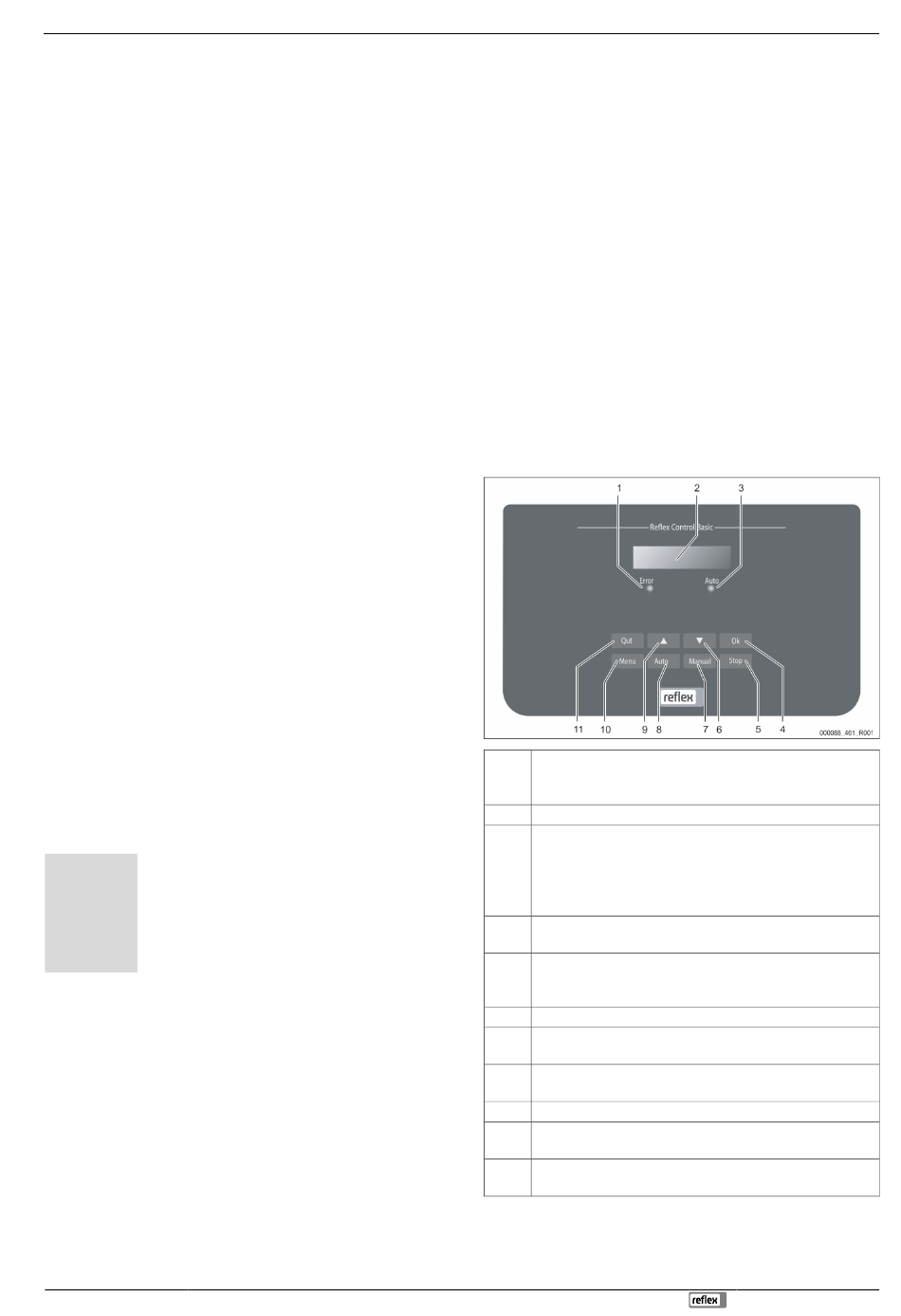

Система управления
Обращение с панелью управления
Светодиод Error
• СИД Error включается при поступлении сообщения о
неисправности
Дисплей
Светодиод Auto
• СИД Auto в автоматическом режиме горит зеленым
цветом
• СИД Auto в ручном режиме мигает зеленым цветом
• В состоянии останова СИД Auto не горит
OK
•
Подтверждение действий
Stop
•
Для процедур ввода в эксплуатацию и ввода новых
значений в систему управления
Переход в меню «назад»
Manual
•
Для проверок и работ по техобслуживанию
Auto
•
Для длительного режима работы
Переход в меню «вперед»
Menu
•
Вызов пользовательского меню
Quit
•
Квитирование сообщений
