8.1.3

Stoppbetrieb

Verwendung:
Für die Inbetriebnahme des Gerätes.
Start:
An der Steuerung die Taste „Stop" drücken. Die Auto-LED vom Bedienfeld
erlischt.
Funktionen:
Im Stoppbetrieb ist das Gerät bis auf die Anzeige im Display ohne Funktion. Es
findet keine Funktionsüberwachung statt.
Folgende Funktionen sind außer Betrieb:
• Der Kompressor „CO" ist abgeschaltet.
• Das Magnetventil in der Überströmleitung „PV" ist geschlossen.
• Das Magnetventil in der Nachspeiseleitung „WV" ist geschlossen.
 Hinweis!
Ist der Stoppbetrieb länger als 4 Stunden aktiviert, wird eine Meldung
ausgelöst.
Ist im Kundenmenü „Potenzialfreier Störkontakt?" mit „Ja" eingestellt,
wird die Meldung auf den Sammelstörkontakt ausgegeben.
9

Steuerung

9.1

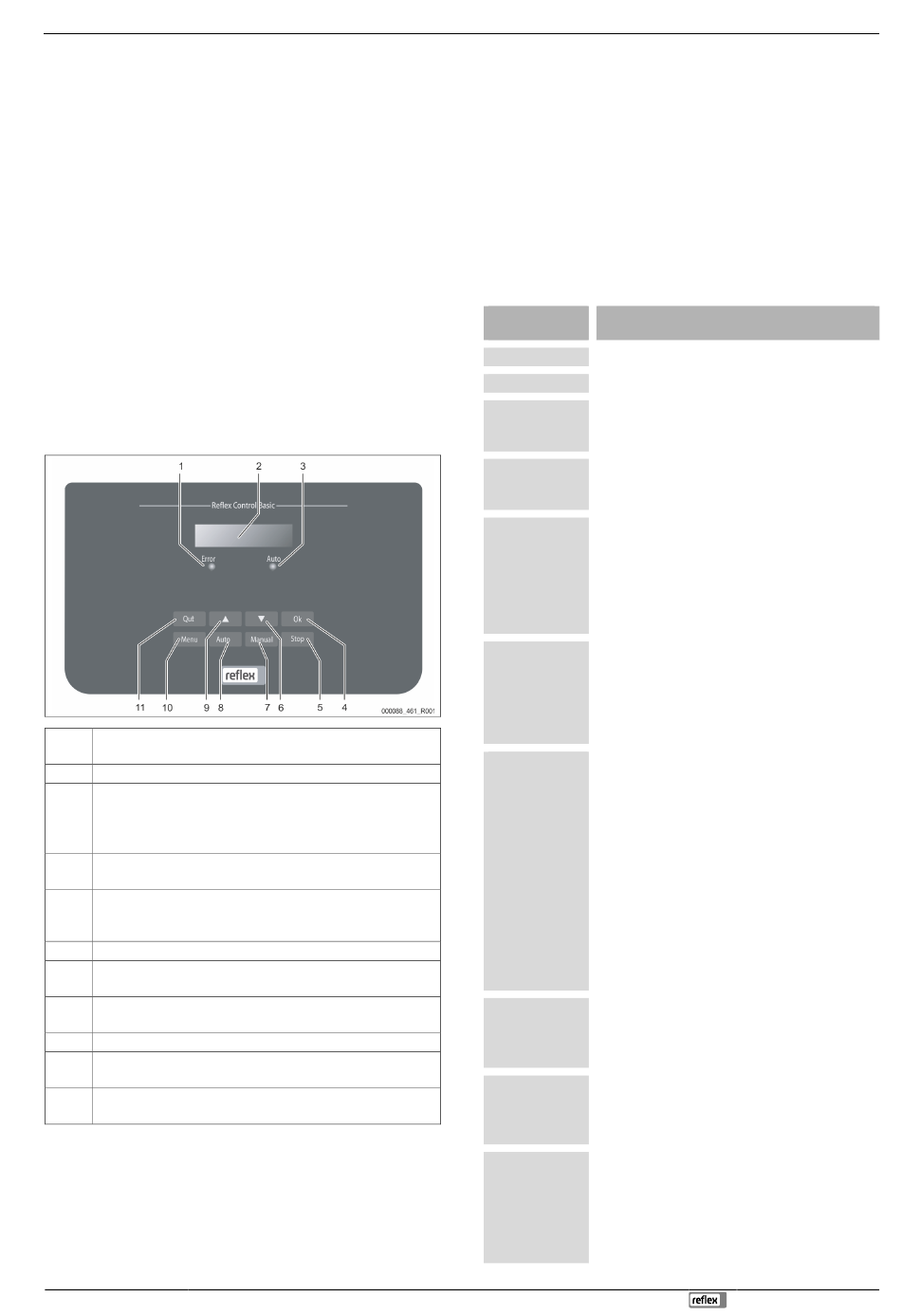

Handhabung des Bedienfelds

1 Error-LED
• Die Error-LED leuchtet bei einer Störmeldung
2 Display
3 Auto-LED
• Die Auto-LED leuchtet im Automatikbetrieb grün
• Die Auto-LED blinkt im Handbetrieb grün
• Die Auto-LED ist im Stoppbetrieb erloschen
4 OK
• Aktionen bestätigen
5 Stop
• Für Inbetriebnahmen und Neueingaben von Werten in der
Steuerung
6 Wechsel im Menu „zurück"
7 Manual
• Für Tests und Wartungsarbeiten
8 Auto
• Für den Dauerbetrieb
9 Wechsel im Menu „vorwärts"
10 Menu
• Aufruf des Kundenmenüs
11 Quit
• Meldungen quittieren
Parameter auswählen und verändern
1. Wählen Sie den Parameter mit der Taste „OK" (5) aus.
2. Verändern Sie den Parameter mit den Wechseltasten „▼" (7) oder „▲"
(9).
3. Bestätigen Sie den Parameter mit der Taste „OK" (5).
4. Wechseln Sie den Menüpunkt mit den Wechseltasten „▼" (7) oder „▲"
(9).
5. Wechseln Sie die Menüebene mit der Taste „Quit" (11).
9.2
Die Einstellungen in der Steuerung lassen sich unabhängig von der jeweils
gewählten und aktiven Betriebsart durchführen.
Über das Kundenmenü können anlagenspezifische Werte korrigiert oder
abgefragt werden. Bei der Erstinbetriebnahme müssen zunächst die
Werkseinstellungen den anlagenspezifischen Bedingungen angepasst werden.

Bearbeiten Sie bei der Erstinbetriebnahme alle grau gekennzeichneten
Menüpunkte.
Wechseln Sie über die Taste „Manual" in den Handbetrieb.
Wechseln Sie über die Taste „Menu" in den ersten Hauptmenüpunkt
„Kundenmenü".
Anzeige auf dem
Display
Kundenmenü
Sprache
Uhrzeit:
Datum:
1 % / 1,7 bar
Nullabgleich?
0 % / 0 bar
Nullabgleich!
erfolgreich
durchgeführt
0 % / 0 bar
Nullabgleich
abbrechen?
Nein
Min.Betr.Druck
01.8 bar
Nachspeisung
Nachspeis. EIN
bei: 08 %
Reflexomat Basic — 13.11.2020 - Rev. A

Einstellungen in der Steuerung vornehmen

Hinweis!
Die Beschreibung der Bedienung,  9.1 "Handhabung des Bedienfelds",
 13.
Bedeutung
Wechseln Sie zum nächsten Hauptmenüpunkt.
Standardsoftware mit verschiedenen Sprachen.
Ändern Sie die nacheinander blinkende „Stunde-",
„Minute-", „Sekunde-" Anzeige.
Die Uhrzeit wird beim Fehlerspeicher verwendet.
Ändern Sie die nacheinander blinkende „Tag-", „Monat-
", „Jahr-" Anzeige.
Das Datum wird beim Fehlerspeicher verwendet.
Die Steuerung prüft, ob das Signal der Niveaumessung
dem in der Steuerung eingegebenen Wert des
Grundgefäßes „RG" entspricht,  7.3 "Startroutine der
Steuerung bearbeiten",  11.
 Hinweis!
Das Grundgefäß „RG" muss vollständig entleert
sein.
Im Display wird eine der folgenden Meldungen
angezeigt:
• Nullabgleich erfolgreich durchgeführt
Bestätigen Sie mit der Wechsel Taste „▼".
• Behälter leeren und Abgleich wiederholen
Bestätigen Sie mit der Taste „OK".
Diese Meldung wird im Display angezeigt, wenn der
Nullabgleich nicht erfolgreich war. Wählen Sie „Ja" oder
„Nein" im Display an.
• JA: Das Grundgefäß „RG" ist leer und das Gerät ist
ordnungsgemäß installiert. Ist der Nullabgleich
trotzdem nicht möglich, brechen Sie mit „Ja" ab.
Benachrichtigen Sie den Reflex-
Werkskundendienst.
• NEIN: Überprüfen Sie die Voraussetzungen für die
Inbetriebnahme,  7.1 "Voraussetzungen für die
Inbetriebnahme prüfen",  11.
Die Startroutine der Steuerung wird erneut
gestartet.
Bestätigen Sie die Auswahl von „ja" oder „nein" mit der
Taste „OK".
Geben Sie den Wert für den Mindestbetriebsdruck ein.
 Hinweis!
Die Berechnung für den Mindestbetriebsdruck,
 7.2 "Schaltpunkte Reflexomat",  11.
Wechseln Sie in das Hauptmenü „Nachspeisung".
• Mit der Taste „OK" gelangen Sie in das Menü.
• Mit den Wechsel Tasten „▼▲"gelangen Sie in das
Untermenü.
Speisen Sie Wasser bei einer Unterschreitung der
eingegebenen Gefäßgröße nach,  7.3 "Startroutine
der Steuerung bearbeiten",  11.
• Ist eine automatische Nachspeisung (zum Beispiel
Fillcontrol) installiert, erfolgt die Zuschaltung
automatisch, ansonsten muss die Nachspeisung
von Hand aktiviert werden.
Steuerung
Deutsch — 13
