Laitteen kuvaus

4.1

Kuvaus

• Perussäiliö "RG" paisuntasäiliönä 600 litran nimellistilavuuteen asti.
– Ohjausyksikkö RS 90 / 1 on asennettu kompaktilla asennustavalla
tehtaalla perussäiliön päälle.
– Kaikki sähköiset ja ilmapuolen liitännät ohjausyksikön ja perussäiliön
välillä on esiasennettu.
• Lisävarusteina perussäiliöön voidaan liittää rinnakkaisastioita "RF".

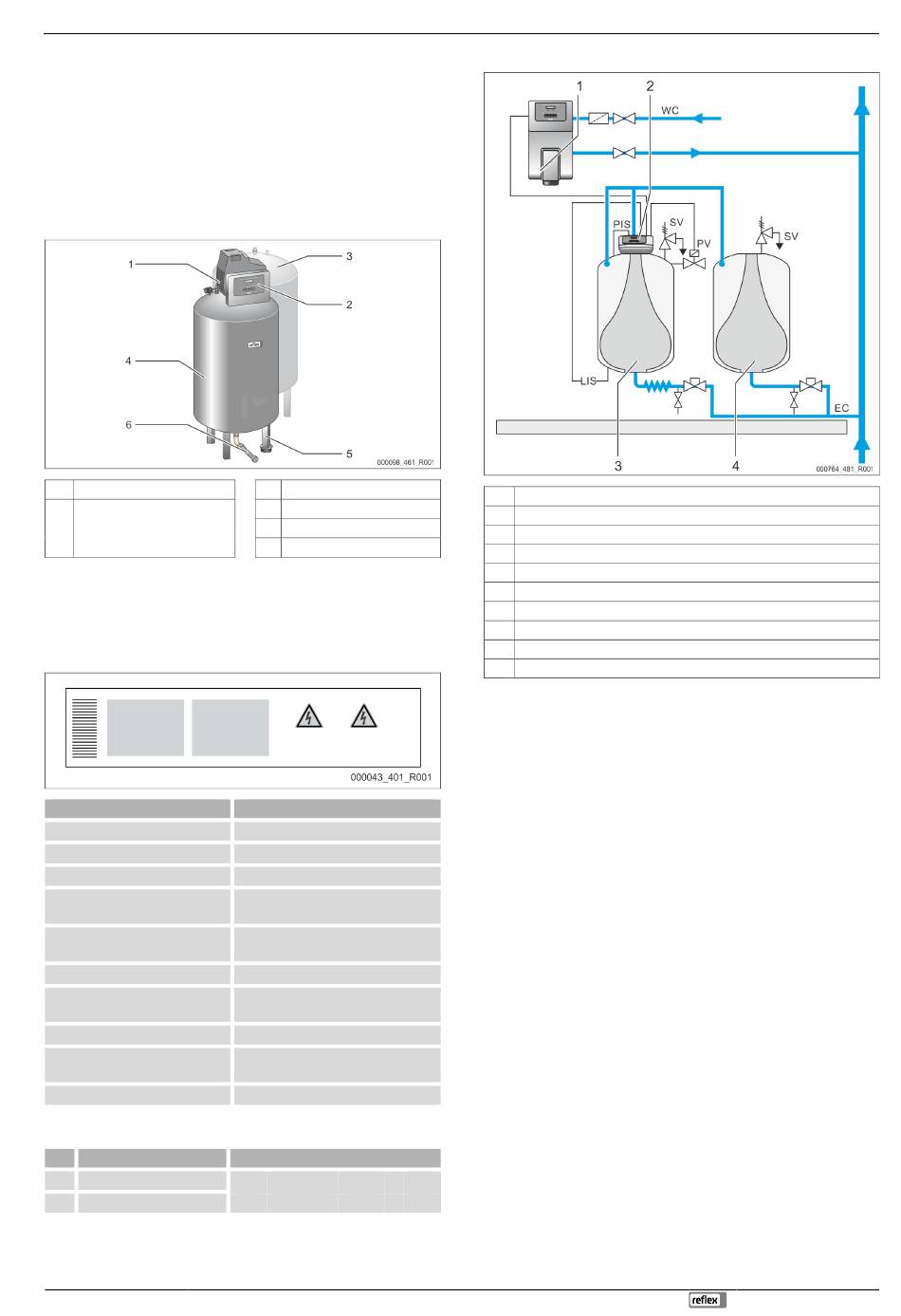

4.2

Yleisesittely

1 Varoventtiili "SV"
2 Ohjausyksikkö "RS 90 / 1"
• Kompressori
• Ohjaus
4.3 Merkintä
4.3.1

Tyyppikilpi

Katso tyyppikilvestä valmistajan tiedot, valmistusvuosi, valmistusnumero sekä
tekniset tiedot.
Tyyppikilven merkintä
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature
/ flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.3.2

Tyyppiavain

Nro
1 Ohjausyksikön nimitys
2 Kompressorien lukumäärä
3 Rinnakkaisastia "RF"
4 Perussäiliö "RG"
5 Tason mittaus "LIS"
6 Paisuntajohto "EC"
Merkitys
Laitteen nimi
Sarjanumero
Pienin/suurin sallittu paine
Suurin sallittu lämpötila jatkuvassa
käytössä
Pienin/suurin sallittu lämpötila /
syöttölämpötila TS
Valmistusvuosi
Tehtaalla asetettu pienin käyttöpaine
Asetettu pienin käyttöpaine
Tehtaalla asetettu varoventtiilin
käynnistyspaine
Asetettu varoventtiilin käynnistyspaine
Reflexomat Basicin tyyppiavain
Reflexomat RS 90/ 1
1 2
Reflexomat Basic — 13.11.2020 - Rev. A
4.4

Toiminta

1 Veden lisäsyöttö "Fillvalvella", "Fillcontrolilla" tai "Servitecillä"
2 Ohjausyksikkö
3 Perussäiliö paisunta-astiana
4 Rinnakkaisastia ylimääräisenä paisunta-astiana
WC Lisäsyöttöletku
PIS Paineanturi
SV Varoventtiili
PV Magneettiventtiili
LIS Paineenmittausrasia vesimäärän mittaamiseen
EC Paisuntajohto
Paisunta-astiat
Laitteeseen voidaan liittää yksi perussäiliö ja haluttaessa useita
rinnakkaisastioita. Kalvo jakaa astiat ilma- ja vesitilaan ja estää siten ilman hapen
pääsyn paisuntaveden sekaan. Perussäiliö liitetään ohjausyksikköön ilmapuolelta
ja laitoksen järjestelmään hydraulisesti. Painevarmistus tapahtuu ilmapuolelta
astioiden varoventtiileillä "SV".
Ohjausyksikkö
Ohjausyksikkö sisältää kompressorin "CO" ja ohjauksen "Reflex Control Touch".
Paine mitataan perussäiliön kautta paineanturilla "PIS" ja vesimäärä
paineenmittausrasialla "LIS", ja tiedot näytetään ohjauksen näytössä.
Paineen ylläpitäminen
• Kun vesi kuumennetaan, se laajenee ja paine nousee
laitteistojärjestelmään. Ohjauksessa asetetun paineen ylittyessä
magneettiventtiili "PV" avautuu ja päästää ilman ulos perussäiliöstä.
Laitteistosta virtaa vettä perussäiliöön ja laitteistojärjestelmän paine
laskee, kunnes laitteistojärjestelmän ja perussäiliön paine on tasattu.
• Kun vesi jäähtyy, paine laitteistojärjestelmässä laskee. Jos asetettu paine
alittuu, kompressori "CO" käynnistyy ja syöttää ilmaa perussäiliöön. Sen
jälkeen vesi työnnetään perussäiliöstä laitteistojärjestelmään.
Laitteistojärjestelmän paine nousee.
Lisäsyöttö
Veden lisäsyöttöä säädellään ohjauksen avulla. Veden täyttömäärä mitataan
paineenmittausrasian "LIS" avulla ja tiedot lähetetään ohjaukselle. Se ohjaa
ulkoista lisäsyöttöä. Veden lisäsyöttö tapahtuu kontrolloidusti lisäsyöttöaikaa ja
lisäsyöttösyklejä valvoen suoraan laitoksen järjestelmään.
Mikäli perussäiliön vähimmäisvesimäärä alitetaan, ohjaus lähettää
häiriöilmoituksen, joka tulee näkyviin näyttöön.
 Huomautus!
Lisävarusteet veden lisäsyöttöön,  4.6 "Valinnaiset lisävarusteet",
 258.
