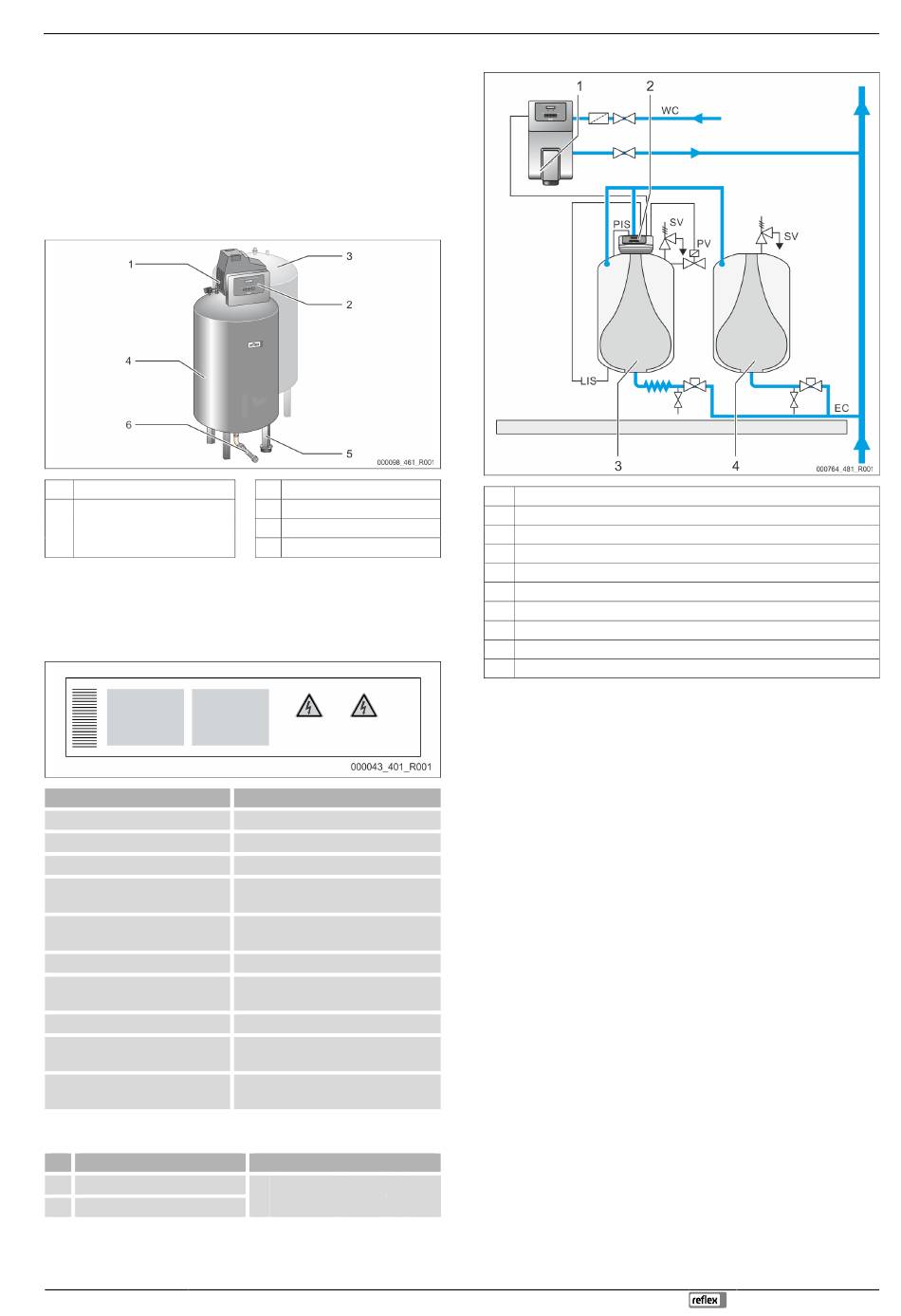

Beschrijving van het toestel

4.1

Beschrijving

• Een basisvat "RG" als expansievat tot 600 liter nominaal volume.
– De besturingseenheid RS 90 / 1 is bij het compacte ontwerp in de
fabriek op het basisvat gemonteerd.
– Alle elektrische en luchtzijdige verbindingen tussen de
besturingseenheid en het basisvat zijn voorgemonteerd.
• Als optie is de aansluiting van volgvaten "RF" mogelijk op het basisvat
4.2

Overzicht

1 Veiligheidsklep "SV"
2 Besturingseenheid "RS 90 / 1"
• Compressor
• Besturing
4.3

Identificatie

4.3.1

Typeplaatje

Op het typeplaatje is informatie aangegeven over fabrikant, bouwjaar,
fabricagenummer en de technische gegevens.
Informatie op het typeplaatje
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature
/ flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.3.2

Typecode

Nr.
1 Naam van de besturingseenheid
2 Aantal compressoren
3 Volgvat "RF"
4 Basisvat "RG"
5 Niveaumeting "LIS"
6 Expansieleiding "EC"
Uitleg
Naam van het apparaat
Serienummer
Minimaal/maximaal toelaatbare druk
Maximale temperatuur in continu
bedrijf
Minimaal/maximaal toelaatbare
temperatuur / aanvoertemperatuur TS
Bouwjaar
Af fabriek ingestelde minimale
werkdruk
Ingestelde minimale werkdruk
Af fabriek ingestelde aanspreekdruk van
de veiligheidsklep
Ingestelde aanspreekdruk van de
veiligheidsklep
Typecode – Reflexomat Basic
Reflexomat RS 90/ 1
1 2
Reflexomat Basic — 13.11.2020 - Rev. A
4.4

Functie

1 Bijvulling met water m.b.v. "Fillvalve", "Fillcontrol" of "Servitec"
2 Besturingseenheid
3 Basisvat als expansievat
4 Volgvat als aanvullend expansievat
WC Bijvulleiding
PIS Druksensor
SV Veiligheidsklep
PV Magneetventiel
LIS Drukmeetcel voor het bepalen van het niveau waterpeil
EC Expansieleiding
Expansievaten
Het is mogelijk om een basisvat en optioneel meerdere volgvaten aan te sluiten.
Door een membraan worden de vaten gesplitst in een lucht- en een waterkamer
waardoor voorkomen wordt, dat zuurstof in het expansiewater binnendringt.
Het basisvat is hydraulisch verbonden met de besturingseenheid (luchtzijde) en
het installatiesysteem. De drukbeveiliging vindt plaats aan de luchtzijde met de
veiligheidskleppen "SV" van de vaten.
Besturingseenheid
De besturingseenheid omvat één compressor "CO" en de "Reflex Control Basic"
besturing. Via het basisvat wordt de druk met de druksensor "PIS" en het niveau
van het waterpeil met de drukmeetcel "LIS" bepaald en op het display wordt de
besturing weergegeven.
Druk houden
• Wordt het water verwarmd zet het water uit en stijgt de druk in het
installatiesysteem. Als de via de besturing ingestelde druk wordt
overschreden, opent het magneetventiel "PV" zodat lucht kan ontsnappen
uit het basisvat. Er stroomt water uit de installatie in het basisvat en de
druk in het installatiesysteem daalt tot de druk in het installatiesysteem en
in het basisvat hetzelfde is.
• Als het water afkoelt, daalt de druk in het installatiesysteem. Als de
ingestelde druk wordt onderschreden, schakelt de compressor "CO" in en
pompt druklucht in het basisvat. Daardoor wordt het water uit het basisvat
in het installatiesysteem verdrongen. De druk in de installatie stijgt.
Bijvullen
Het bijvullen van water wordt geregeld via de besturing. Het waterniveau wordt
bepaald m.b.v. de van de drukmeetcel "LIS" en naar de besturing gestuurd. De
besturing regelt vervolgens een externe bijvulling. Het bijvullen van water
geschiedt op gecontroleerde wijze (door de bijvulduur en bijvulcycli te bewaken)
direct in het installatiesysteem.
Wordt het minimale waterniveau in het basisvat onderschreden, wordt een
storingsmelding van de besturing uitgegeven en op het display weergegeven.
 Opmerking!
Extra uitrusting voor het bijvullen van water,  4.6 "Optionele
uitrusting",  196.
