Instalación de la chimenea

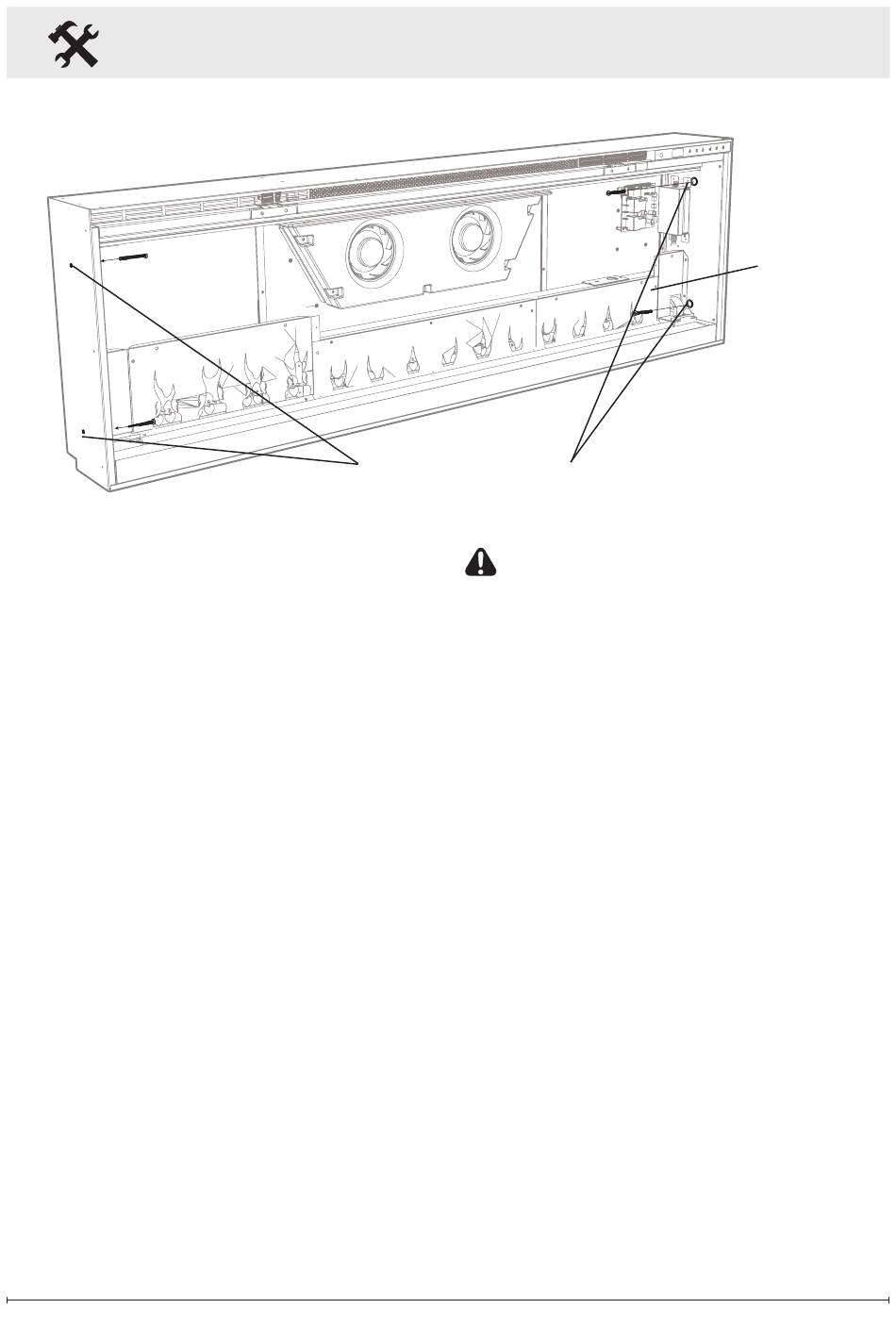

Figura 4
5. Con un nivel de burbuja (incluido)
asegúrese de que la chimenea
esté nivelada con el marco. Ajuste
si se requiere.
6. Inserte los cuatro tornillos para
el montaje en los cuatro orificios
localizados dentro del chasis de la
chimenea, en las vigas (Figura 4).
Instalación 120 V - cable directo
!
NOTA: La unidad está diseñada
para ser conectada directamente
a una fuente de energía y no
deberán de tener un cable
instalado que permita que la
unidad se conecte al receptáculo
en la pared.
Utilice un cable de dos conductores
de cubierta no metálica con el cable
de tierra (3 cables en total) para el
suministro eléctrico de entrada.
Orificios de montaje
PRECAUCIÓN: Utilice el cable
adecuado para cumplir con los
códigos municipales y nacionales
de consumo de energía nominal.
• Corte el cable a una longitud
apropiada.
• Conecte el cable L proveniente de
la unidad al cable de energía del
suministro eléctrico por medio de
un conector de torsión.
• Conecte el cable N proveniente
de la unidad al cable neutro del
suministro eléctrico por medio de
un conector de torsión.
• Conecte el cable G proveniente
de la unidad al cable a tierra del
suministro eléctrico por medio de
un conector de torsión o conecte
el cable a tierra a la cubierta
con el tornillo de tierra incluido,
colocando el cable entre el tornillo
Panel de
la llama
