Instalación de la chimenea
PRECAUCIÓN: Para el montaje
bajo la superficie se debe limitar
la distancia a ½ pulgada (10 mm)
para que el aire caliente pueda
salir adecuadamente del área de
la chimenea.
1. Prepare una pared con una aber-
tura de 16 pulgadas (40.6 cm)
altura,
• XLF50 - 50 ⅝ pulgadas (128.7 cm)
• XLF74 - 74 ⅝ pulgadas (189.7 cm)
• XLF100 - 100 ⅝ pulgadas
(255.7 cm) ancho, con apoyo en
la parte inferior con un mínimo
de 3.5 pulgadas (9.0 cm)
profundidad. El apoyo se puede
construir para sostener el frente
de la unidad y permitir que
los cables de alimentación se
ubiquen atrás o enrasados en la
parte posterior de la unidad y que
un orificio perforado permita el
paso de los cables eléctricos.

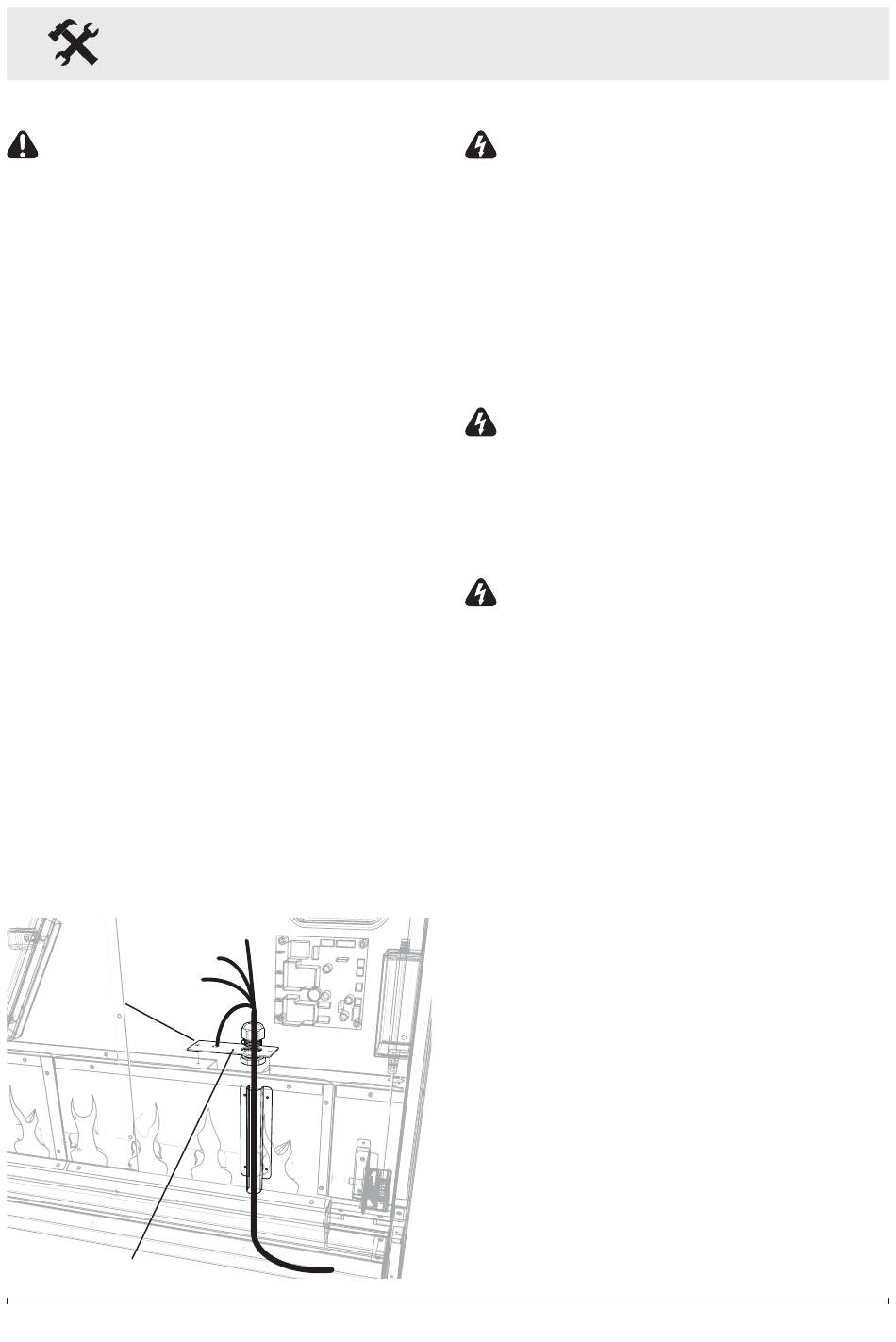

Figura 3
Tornillo
a tierra
Abrazadera
8
ADVERTENCIA: Le haut du foyer
doit être installé à au moins 8 po
(20.4 cm) du plafond.
!
NOTA: Se recomienda montar la
parte inferior de la unidad entre 30
(76.2 cm); o 40 pulgadas (101.6 cm)
del piso para mantener el ángulo
óptimo de visualización de la flama.
ADVERTENCIA: No intente
conectar circuitos nuevos. Para
reducir el riesgo de incendio,
descarga eléctrica o lesiones, acuda
siempre a un electricista certificado.
ADVERTENCIA: Asegúrese de
que el circuito en donde instale la
chimenea esté apagado en el tablero
de servicio hasta que termine la
instalación.
2. La unidad cuenta con un
reborde instalado de ¾ pulgadas
(2.0 cm).Dependiendo del tipo de
instalación, este reborde se podrá
retirar al quitar los tornillos y sus
cuatro piezas.
3. Deje mínimo 18 pulgadas
(46.7 cm) de holgura, dirija
la toma de corriente por una
abrazadera (no incluida) y el
orificio en la parte posterior de la
unidad. (Figura 3)
4. Levante la chimenea, de la parte
inferior y de las manijas que
se encuentran atrás e inserte
en la abertura para lograr la
profundidad deseada.
