Installation du foyer

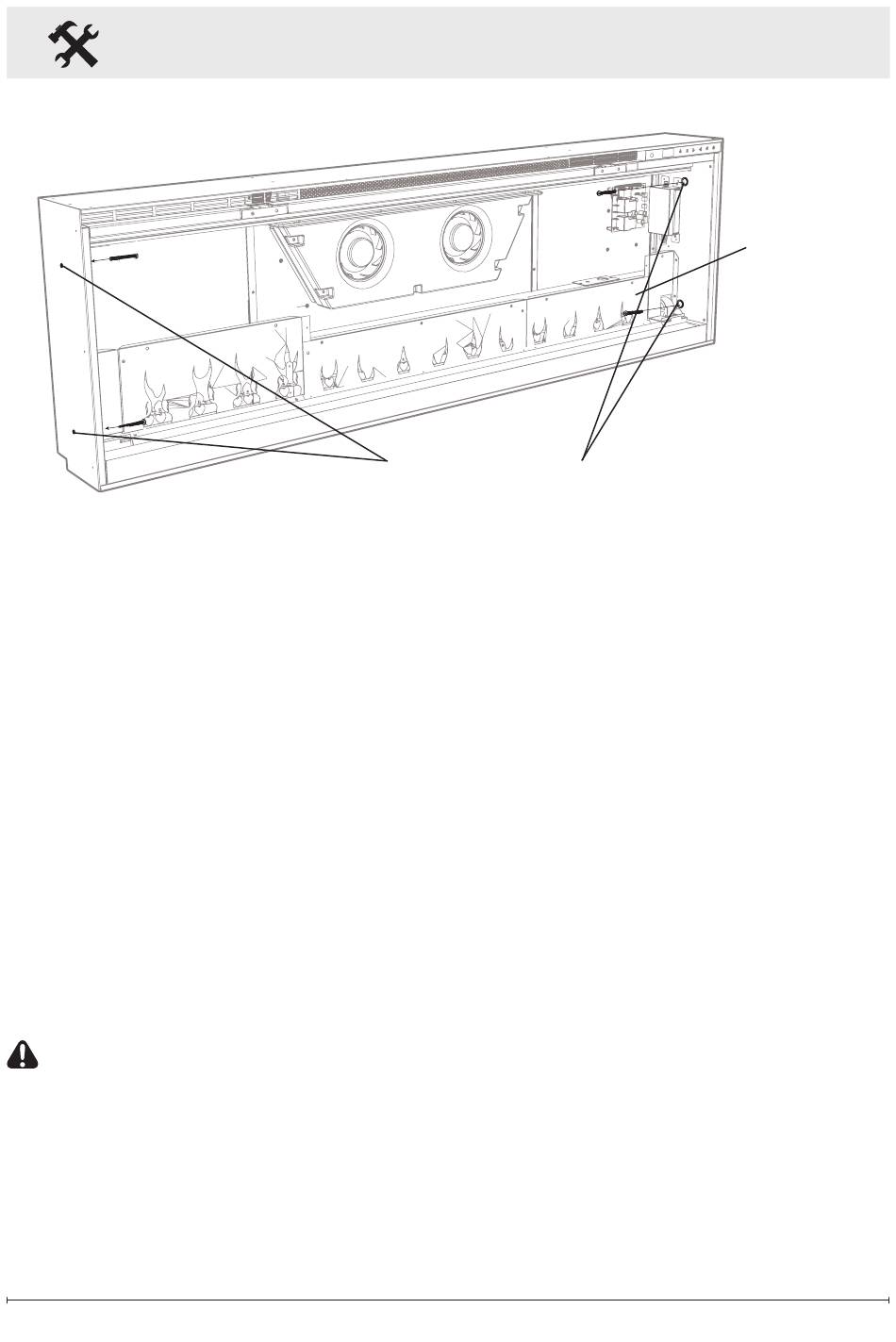

Figure 4
6. Dans des montants muraux, visser
quatre vis de montage fournies
à travers les quatre orifices de
montage situés sur la paroi
intérieure du châssis du foyer.
(Figure 4)
Installations 120 V - fil direct
!
NOTE: Le foyer est conçu
pour être relié à une source
d'alimentation à l'aide de fils et ne
doit pas être équipé d'un cordon à
brancher dans une prise murale.
Un câble doté d'une gaine non
métallique à 2 conducteurs avec fil
de mise à la terre (3 fils en tout) est
nécessaire pour alimenter le foyer.
MISE EN GARDE : Utiliser le
câblage approprié aux codes de
l'électricité locaux et nationaux
et conforme à la consommation
énergétique.
• Couper les fils à la longueur
appropriée.
Trous de montage
• Raccorder le fil L du foyer au
fil sous tension de la source
d'alimentation électrique à l'aide
d'un capuchon de connexion.
• Raccorder le fil N du foyer au fil
neutre de la source d'alimentation
électrique à l'aide d'un capuchon
de connexion.
• Raccorder le fil G du foyer au fil
de mise à la terre de la source
d'alimentation électrique à l'aide
d'un capuchon de connexion ou
relier le fil de mise à la terre au
panneau à l'aide de la vis fournie,
en insérant le fil entre la vis et
la rondelle de blocage, et serrer
(Figure 3).
• S'assurer que tous les fils sont
bien fixés et qu'ils n'excèdent pas
le panneau des flammes; ils ne
doivent pas être visibles après
l'assemblage final.
• Suivre les instructions jusqu'à
l'assemblage final.
Panneau des
flammes
