IMPORTANT SAFETY INFORMATION: Always read this manual first
before attempting to install or use this fireplace. For your safety, always
comply with all warnings and safety instructions contained in this manual
to prevent personal injury or property damage.
To view the full line of Dimplex products, please visit
www.dimplex.com

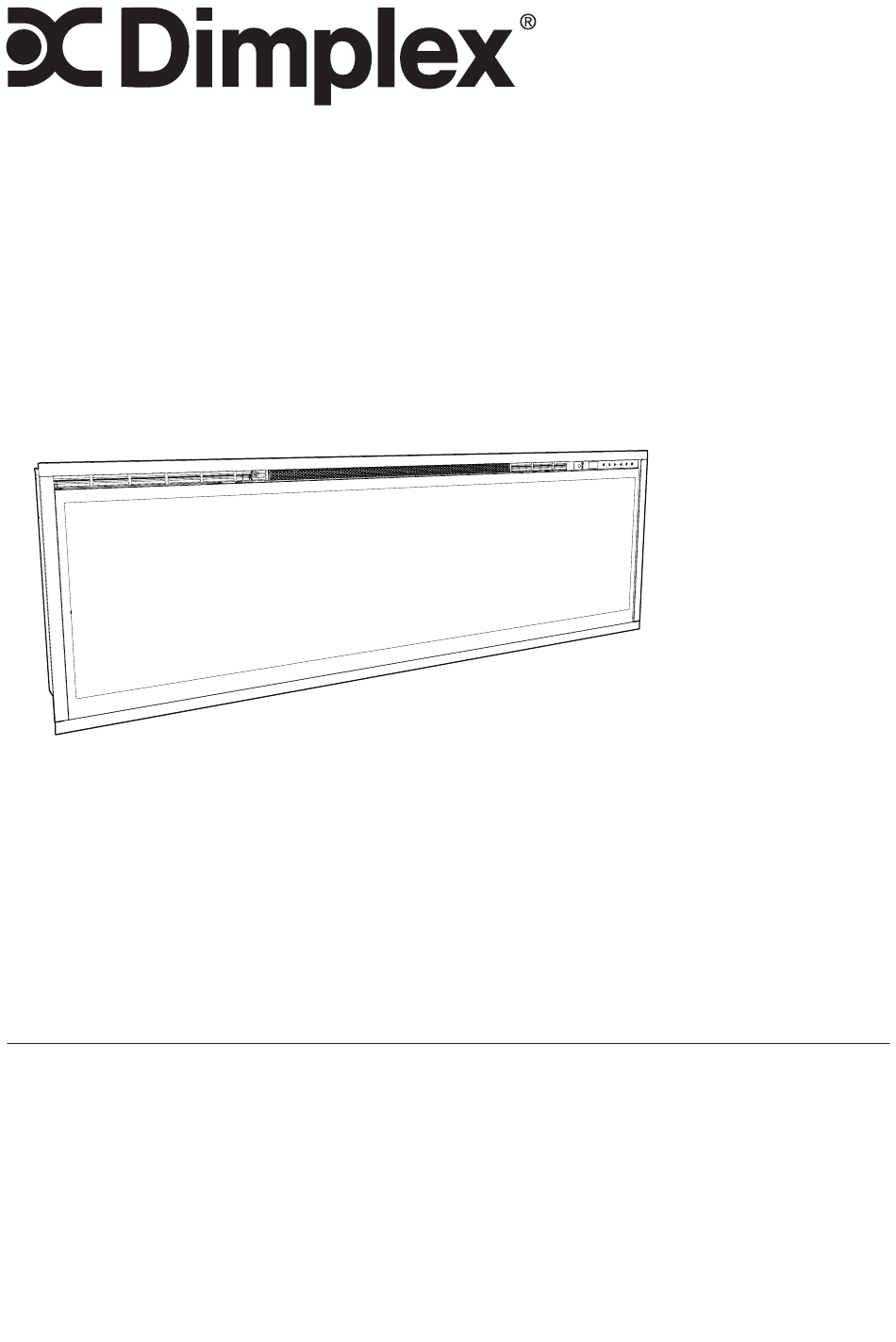

Owner's Manual
Model
XLF50
XLF74
XLF100
7214410100R06

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the XLF50 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Dimplex XLF50

Summary of Contents for Dimplex XLF50

  • Page 1 For your safety, always comply with all warnings and safety instructions contained in this manual to prevent personal injury or property damage. To view the full line of Dimplex products, please visit www.dimplex.com 7214410100R06...

  • Page 2: Table Of Contents

    CAUTION: Procedures and techniques which, if not carefully followed, will result in damage to the equipment. WARNING: Procedures and techniques which, if not carefully followed, will expose the user to the risk of fire, serious injury, or death. www.dimplex.com...

  • Page 3: Welcome & Congratulations

    Welcome & Congratulations Thank you and congratulations for purchasing an electric fireplace from Dimplex. Please use our convenient online registration page to record your model and serial numbers for future reference at www.dimplex.com/register Model and Serial Number Label Please carefully read and save these instructions.

  • Page 4: Important Instructions

    Do not use in areas where ⑤ The appliance is not intended gasoline, paint, or flammable for use by young children liquids are used or stored. or infirmed persons without supervision. www.dimplex.com...
  • Page 5 IMPORTANT INSTRUCTIONS ⑭ Use this heater only as WARNING: Remote control described in this manual. Any contains small batteries. other use not recommended by Keep away from children. the manufacturer may cause fire, swallowed, seek medical attention electric shock or injury to persons. immediately.

  • Page 6: Quick Reference Guide

    3. For dimensions of your future reference at fireplace, refer to Figure 1. www.dimplex.com/register Figure 1 XLF50 50.31 in [1278 mm] XLF74 74.31 in [1887 mm] XLF100 100.31 in [2548 mm] 4.34 in. XLF50 51.41 in [1306 mm] 110 mm XLF74 75.41 in [1941 mm]...

  • Page 7: Fireplace Installation

    3 1/2" (9.0 cm) moisture and is away from drapes, furniture and high 16" (40.6 cm) traffic. XLF50: 50 5/8" (128.6 cm) XLF74: 74 5/8" (189.7 cm) 2. Unpack the fireplace and XLF100: 100 5/8" (255.7 cm) hardware from the box.
  • Page 8 To high, reduce the risk of fire, electric shock • XLF50 - 50 ⅝ in. (128.7 cm) or injury to persons, always use a • XLF74 - 74 ⅝ in. (189.7 cm) licensed electrician.
  • Page 9 Fireplace Installation Figure 4 Flame Panel Mounting Holes within the framing. Adjust as and national electrical codes required. for rated power consumption. 6. Drive four supplied mounting • Cut the wire to an appropriate screws through the four length. mounting holes located on the •...
  • Page 10 CAUTION: Use the placing the wire in-between WHITE - N WHITE – N 120 V BLACK – L1 BLACK – L1 POWER WALL SUPPLY SWITCH (BREAKER GROUND - G GROUND - G PANEL) www.dimplex.com...
  • Page 11 Fireplace Installation Figure 5 Retaining Bracket Glass Openings Partially Media Tray Reflective Glass screw and lock washer and power supply with a wire nut. tighten (Figure 3). • Connect the L2 wire from the • Ensure that all wires are unit to the L2 wire from the power supply with a wire nut.

  • Page 12: For Bathroom Use

    Allen key. (Figure 6). the front glass and the partially NOTE: Ensure that the suction reflective glass are clean. cup and Allen key are kept Particles can be removed by for any future maintenance or dusting lightly with a clean dry service. www.dimplex.com...
  • Page 13 Fireplace Installation Figure 6 Wiring Diagram XLF50 CERAMIC ELEMENT MAIN CONTROL BOARD THERMAL CUTOUTS THERMISTOR POWER ADAPTER FLICKER MOTOR FLAME LED ASSEMBLY MEDIA LED ASSEMBLY MEDIA LED ASSEMBLY XLF74, XLF100 CERAMIC ELEMENT MAIN CONTROL BOARD THERMAL CUTOUTS THERMISTOR POWER ADAPTER...

  • Page 14: Operation

    ! NOTE: The element retains the Display for 7 seconds. heat after shutdown, there is a built in cool down period of 2 Flame Effects minute before the fan shuts off Turns the Flame Effect On completely, when the heat function www.dimplex.com...
  • Page 15 Operation Figure 7 Figure 8 A C D E H Display and Off. Activated by pressing the button on the remote. Heat ON/OFF Turns the heater On and Off. Activated by pressing the button on the remote or the Display. unit.
  • Page 16 2 seconds will disable Runs the heater in a reduced and enable the heater. wattage range when activated. ! NOTE: When the heater has Adjusted by pressing the been disabled and any of the heat corresponding button on the www.dimplex.com...
  • Page 17 Operation • Indicated by the second digit related functions are used, the on the Display changing to Display will indicate "---". show: "H" (high), and "L" (low). Sleep Timer Color Themes The Sleep Timer can be set to Different presets of lighting color automatically shut off the fireplace combinations are available in after a preset time (from 30...
  • Page 18 2. Correctly install one 3 Volt (CR2032 [longer life] or CR2025) Battery in the battery holder. 3. Close the battery cover. Battery must be recycled or disposed of properly. Check with your Local Authority or Retailer for recycling advice in your area www.dimplex.com...

  • Page 19: Maintenance

    Maintenance a lint free cloth to prevent water WARNING: Disconnect power spots. To prevent scratching, do and allow heater to cool before not use abrasive cleaners. attempting any maintenance or cleaning to reduce the risk of Fireplace Surface Cleaning fire, electric shock or damage Use only a damp cloth to clean to persons.

  • Page 20: Warranty

    Limited Warranty, have been tested and inspected • Glen Dimplex Americas will in its sole prior to shipment and, subject to the discretion either repair or replace such provisions of this Warranty, Glen Dimplex defective product or part without charge.
  • Page 21 Warranty Glen Dimplex Americas may, in lieu of INCIDENTAL LOSS, COST, OR DAMAGE repair or replacement, choose to refund ARISING OUT OF OR IN CONNECTION the purchase price for such product or WITH THE SALE, MAINTENANCE, USE, part. OR INABILITY TO USE THE PRODUCT, EVEN IF GLEN DIMPLEX AMERICAS •...

  • Page 22: Technical Support

    Technical and troubleshooting support, as well as a list of replacement parts can be found on www.dimplex.com/customer_support. 1-888-346-7539 | www.dimplex.com In keeping with our policy of continuous product improvement, we reserve the right to make changes without notice. © 2019 Glen Dimplex Americas www.dimplex.com...
  • Page 23 Pour votre sécurité, toujours respecter tous les avertissements et suivre les consignes de sécurité compris dans le présent manuel afin de prévenir les blessures ou les dommages matériels. Pour découvrir la gamme complète de produits Dimplex, visiter www.dimplex.com. 7214410100R06...
  • Page 24 à suivre et techniques dont le non-respect pourrait causer des dommages matériels. AVERTISSEMENT : Marches à suivre et techniques qui, si elles ne sont pas bien respectées, exposeront l’utilisateur à des risques d’incendie, de blessure grave ou de décès. www.dimplex.com...

  • Page 25: Bienvenue Et Félicitations

    Bienvenue et félicitations Merci et félicitations d’avoir acheté un foyer électrique fabriqué par Dimplex. Veuillez utiliser notre page d'inscription en ligne pour inscrire votre modèle et vos numéros de série à des fins de référence ultérieure à l'adresse www.dimplex.com/enregister Étiquette du numéro de série et du modèle...

  • Page 26: Instructions Importantes

    électrique et communiquer avec pour réduire les risques d’incendie, le Service d'assistance technique de de décharges électriques et de Dimplex au 1 888 346-7539. blessures, notamment : ⑦ Ne pas utiliser à l’extérieur. ① Lire toutes les instructions ⑧...
  • Page 27 INSTRUCTIONS IMPORTANTES inflammables sont utilisés ou AVERTISSEMENT : La entreposés. télécommande contient de petites ⑭ Se servir du foyer uniquement piles. Garder hors de la portée des enfants. Si elles sont avalées, de la façon décrite dans le présent consulter immédiatement un manuel.

  • Page 28: Guide De Référence Rapide

    Veuillez utiliser notre page d'inscription en ligne pour inscrire 3. Voir la Figure 1 pour obtenir les votre modèle et vos numéros de série dimensions du foyer électrique. à des fins de référence ultérieure à l'adresse www.dimplex.com/enregister Figure 1 www.dimplex.com...

  • Page 29: Installation Du Foyer

    Installation du foyer NOTE: Laisser la vitre frontale et MISE EN GARDE : Veiller à ce la vitre partiellement réfléchissante en que le foyer installé ne soit pas en lieu sûr dans la boîte jusqu'à ce qu'il contact direct avec un pare-vapeur soit temps de les installer.
  • Page 30 électriques et de blessures, toujours faire appel • 50 ⅝ po (128,7 cm) (XLF50), à un électricien qualifié. • 74 ⅝ po (189,7 cm) (XLF74), • 100 ⅝ po (255,7 cm) (XLF100) de AVERTISSEMENT : S'assurer largeur, avec un appui inférieur...
  • Page 31 Installation du foyer Figure 4 Panneau des flammes Trous de montage Installations 120 V - fil direct • Raccorder le fil N du foyer au fil neutre de la source d’alimentation NOTE: Le foyer est conçu électrique à l'aide d'un capuchon pour être relié...
  • Page 32 • Couper les fils à la longueur doivent pas être visibles après appropriée. l'assemblage final. • Connectez le fil de L de • Suivre les instructions jusqu'à l'appareil au fil direct à partir de l'assemblage final. www.dimplex.com...
  • Page 33 Installation du foyer Figure 5 Patte de fixation Ouvertures pour la vitre Vitre partiellement réfléchissante Plateau à pierres acryliques Installations 240 V • Raccorder le fil G du foyer au fil Un câble doté d’une gaine non de mise à la terre de la source métallique à...

  • Page 34: Installation Dans Une Salle De Bain

    Les saletés peuvent être éliminées à l’aide d’un chiffon propre et sec. Pour enlever les empreintes digitales ou autres marques, nettoyer la porte vitrée www.dimplex.com...
  • Page 35 Installation du foyer Figure 6 Schéma de câblage...

  • Page 36: Utilisation

    Active et désactive l'effet de flamme. NOTE: L'élément chauffant Activé en appuyant sur la touche conserve la chaleur après avoir été éteint; après un délai de de la télécommande. refroidissement de 2 minutes, le ventilateur s'éteint complètement. www.dimplex.com...
  • Page 37 Utilisation Figure 7 Figure 8 A C D E H Afficheur Activation/désactivation de la chaleur Active et désactive l'appareil de chauffage. Activé en appuyant sur la touche de la télécommande ou du utilisation, l'appareil de chauffage foyer. peut dégager une légère odeur •...
  • Page 38 NOTE: Lorsque la fonction de de chauffage est en marche. chauffage est désactivée et qu’une • Indiqué à l'afficheur et par la des fonctions de chauffage est vitesse réduite du ventilateur. utilisée, l'afficheur indique « -- ». www.dimplex.com...
  • Page 39 Utilisation Thèmes de couleurs Minuterie d’arrêt automatique Le foyer comporte différentes La minuterie d'arrêt automatique combinaisons d'éclairage ambiant et peut être réglée pour arrêter de couleurs. automatiquement le foyer après un délai prédéfini (de 30 minutes à 8 Changé en appuyant à répétition heures).
  • Page 40 3. Refermer le compartiment à piles. La pile usagée doit être recyclée ou éliminée de façon adéquate. Vérifier auprès des autorités locales ou de votre détaillant s’ils peuvent vous donner des conseils en matière de recyclage dans votre région. www.dimplex.com...

  • Page 41: Entretien

    Entretien pelucheux. Pour prévenir les rayures,   AVERTISSEMENT : Débrancher ne pas utiliser de nettoyants abrasifs. l’appareil et laisser refroidir Nettoyage des surfaces du l'appareil de chauffage avant tout entretien ou nettoyage afin foyer de réduire le risque d’incendie, Nettoyer les surfaces peintes du foyer de décharges électriques ou de à...

  • Page 42: Garantie

    Les défectuosités doivent être signalées au de qualité marchande ou de convenance service à la clientèle de Dimplex en ligne à à un usage particulier. L’acheteur doit l’adresse dimplex.com/fr/contact_us ou par assumer tous les risques relatifs à la qualité...
  • Page 43 • Le service sous garantie limitée sera INDIRECTS, SPÉCIAUX, PUNITIFS, dispensé uniquement par des dépositaires EXEMPLAIRES OU ACCESSOIRES ou agents de service de Glen Dimplex DÉCOULANT DIRECTEMENT OU Americas autorisés à dispenser des INDIRECTEMENT DE LA VENTE, DE services sous garantie limitée.

  • Page 44: Service D'assistance Technique

    à www.dimplex.com/customer_support. 1-888-346-7539 | www.dimplex.com Dans le cadre de notre politique d’amélioration continue de nos produits, nous nous réservons le droit de modifier les spécifications sans préavis. © 2019 Glen Dimplex Americas www.dimplex.com...
  • Page 45 Por su seguridad, cumpla siempre con todas las advertencias e instrucciones de seguridad que se incluyen en este manual para evitar lesiones y daños materiales. Para consultar la lista completa de productos Dimplex, visite www.dimplex.com. 7214410100R06...
  • Page 46 PRECAUCIÓN: Procedimientos y técnicas que, si no se respetan escrupulosamente, resultará en daños el equipo. ADVERTENCIA: Procedimientos y técnicas que, si no se respetan escrupulosamente, expondrán al usuario a un riesgo de incendio, lesiones graves o la muerte. www.dimplex.com...

  • Page 47: Bienvenido Y Felicitaciones

    Bienvenido y felicitaciones Gracias y felicitaciones por haber adquirido una chimenea eléctrica Dimplex. Por favor, utilice nuestra página en línea para registrar el número de modelo y de serie para referencia futura en: www.dimplex.com/register Etiqueta del número de serie y de modelo Lea atentamente y guarde estas instrucciones.

  • Page 48: Instrucciones Importantes

    Dimplex para incluyen las siguientes: mantenimiento al 1-888-346-7539. ① Lea todas las instrucciones antes ⑦ No utilice este aparato en...
  • Page 49 INSTRUCCIONES IMPORTANTES ⑭ Utilice este calentador de aire ADVERTENCIA: El control sólo de la forma descrita en este remoto contiene baterías pequeñas. manual. Cualquier otro uso que Manténgase alejado de los niños. Si no haya sido recomendado por se ingiriesen, consulte con un médico el fabricante puede provocar un inmediatamente.

  • Page 50: Guía De Consulta Rápida

    3. Consulte la Figura 1 para ver las referencia futura en: dimensiones de la chimenea. www.dimplex.com/register Figura 1 XLF50 50.31 in [1278 mm] XLF74 74.31 in [1887 mm] XLF100 100.31 in [2548 mm] 4.34 in. XLF50 51.41 in [1306 mm] 110 mm XLF74 75.41 in [1941 mm]...

  • Page 51: Instalación De La Chimenea

    16" (40.6 cm) pase frecuentemente. XLF50: 50 5/8" (128.6 cm) XLF74: 74 5/8" (189.7 cm) 2. Desempaque la chimenea y la XLF100: 100 5/8" (255.7 cm) herramienta. NOTA: Deje el cristal...
  • Page 52 16 pulgadas (40.6 cm) conectar circuitos nuevos. Para altura, reducir el riesgo de incendio, • XLF50 - 50 ⅝ pulgadas (128.7 cm) descarga eléctrica o lesiones, acuda siempre a un electricista certificado. • XLF74 - 74 ⅝ pulgadas (189.7 cm) ADVERTENCIA: Asegúrese de...
  • Page 53 Instalación de la chimenea Figura 4 Panel de la llama Orificios de montaje Instalación 120 V - cable directo de la unidad al cable neutro del suministro eléctrico por medio de NOTA: La unidad está diseñada un conector de torsión. para ser conectada directamente •...
  • Page 54 En las instrucciones, continúe con la al cable de alta tensión de la parte final del ensamblaje. BLANCO - N BLANCO – N CORRIENTE NEGRO – L1 NEGRO – L1 120 V INTER- RUPTOR (PANEL PARED FUSIBLES) TIERRA - G TIERRA - G www.dimplex.com...
  • Page 55 Instalación de la chimenea Figura 5 Soporte de retención Aberturas del cristal Cristal parcialmente Bandeja para rocas de reflejante acrílico transparente Instalación 240 V • Conecte el cable G proveniente Utilice un cable de tres conductores de la unidad al cable a tierra del de cubierta no metálica con el cable suministro eléctrico por medio de de tierra (4 cables en total) para el...

  • Page 56: Para Usarse En El Baño

    TPara eliminar las huellas dactilares u otras marcas, el cristal puede limpiarse con un paño húmedo. Asegúrese de que el cristal esté completamente www.dimplex.com...
  • Page 57 Instalación de la chimenea Figura 6 Diagrama del cableado XLF50 Elemento Tarjeta de control principal Ventilador Protecciòn térmica Ventilador Termistor Fuente de alimentación. Motor del efecto de llama Conjunto de luces LED del efecto de llama Conjunto de luces LED de los medios...

  • Page 58: Funcionamiento

    Efectos de llama NOTA: El elemento conserva el calor después de apagarlo, a Enciende y apaga el efecto de llama. continuación comienza un periodo de Se activa al presionar el botón enfriado de 2 minutos antes de que www.dimplex.com...
  • Page 59 Funcionamiento Figura 7 Figura 8 A C D E H Pantalla en el control remoto. Calor encendido/apagado Enciende y apaga el calentador. Se activa al presionar el botón en el control remoto o en la unidad. • Se indica por medio del ícono y la temperatura establecida del calentamiento inicial de las piezas...
  • Page 60 • Se indica en la pantalla y el ventilador disminuye su velocidad. Se ajusta al presionar repetidamente el botón Refuerzo de calor correspondiente en el control Enciende y apaga el refuerzo de remoto o en la unidad. calor. La unidad funciona a la máxima www.dimplex.com...
  • Page 61 Funcionamiento → Para configurar el temporizador, • Varía entre los diferentes tipos presione el botón de temporizador de efectos de luz de la unidad, en el control remoto, varias incluyen varias combinaciones veces, hasta que la hora deseada de colores de la llama inferior, aparezca.
  • Page 62 CR2025) en el compartimento de la batería. 3. Cierre la cubierta de la batería. Es necesario reciclar la batería o desecharla correctamente. Consulte con las autoridades locales o con un minorista para obtener información sobre el reciclaje en su área. www.dimplex.com...

  • Page 63: Mantenimiento

    Mantenimiento sin pelusa para evitar manchas de   ADVERTENCIA: Para reducir agua. Para evitar rayones, no utilice el riesgo de incendio, descarga limpiadores abrasivos. eléctrica o lesiones físicas, Limpieza de las superficies de desconecte el suministro eléctrico y espere a que se enfríe el la chimenea calentador antes de intentar Utilice sólo un paño húmedo para...

  • Page 64: Garantía

    Dimplex relación con la reparación o el reemplazo con número de modelo XLF50, XLF60, XLF74 del producto o la pieza. En la Sección 5 se y XLF100 compradas recientemente.
  • Page 65 Mercancías no serán aplicables a esta cuenta únicamente del comprador. Garantía limitada ni a la venta de productos Sección 6 Casos en los que Glen Dimplex cubiertos por esta Garantía limitada. Americas, los distribuidores y los técnicos de mantenimiento no son responsables...

  • Page 66: Servicio Técnico

    Para solucionar problemas y obtener ayuda técnica así como una lista de piezas de remplazo acuda a www.dimplex.com/customer_support. 1-888-346-7539 | www.dimplex.com De acuerdo con nuestra política de constante perfeccionamiento del producto, nos reservamos el derecho de hacer cambios sin previo aviso. © 2019 Glen Dimplex Americas www.dimplex.com...
