Installation du foyer

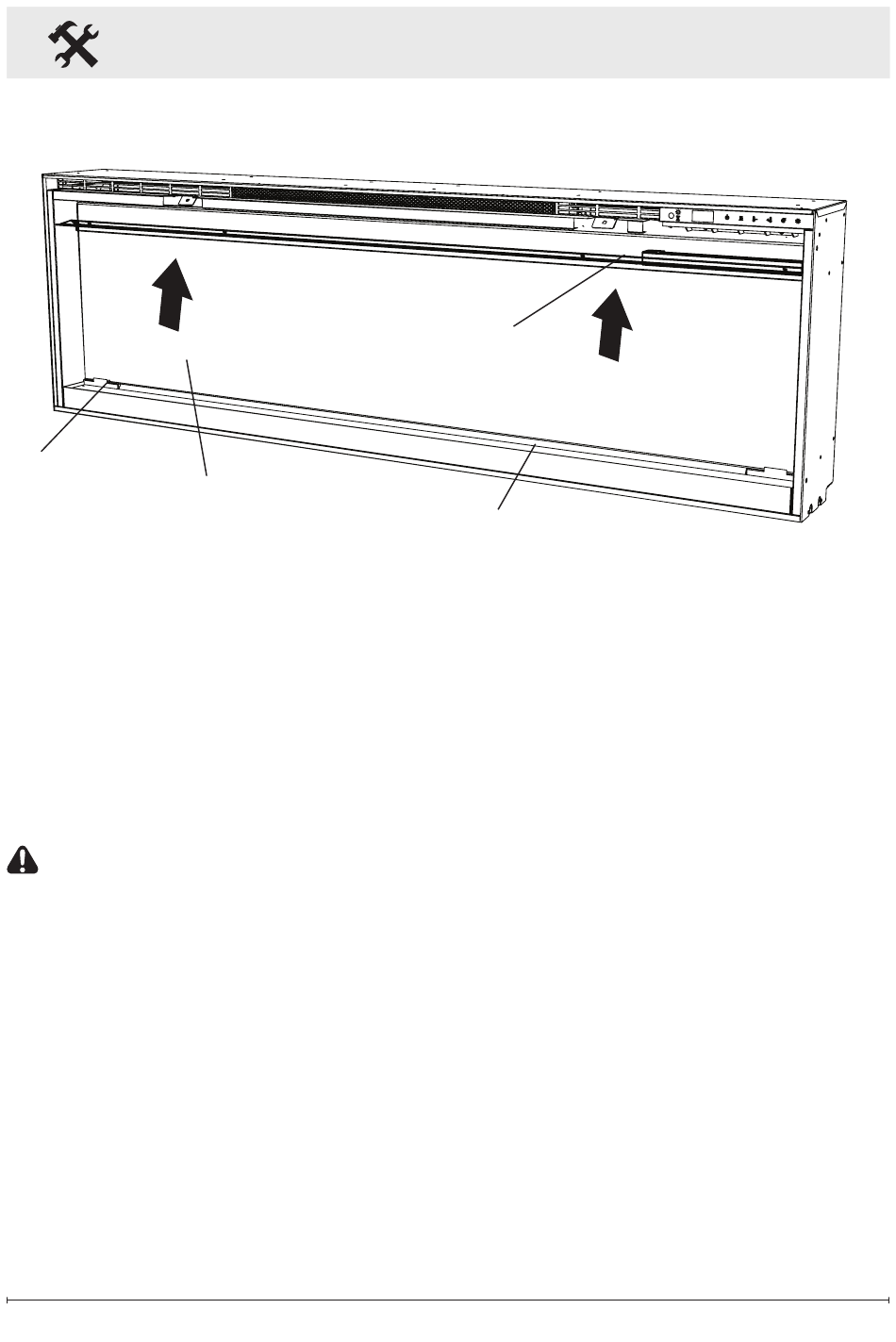

Figure 6
Ouvertures pour la vitre
Vitre partiellement réfléchissante
• Suivre les instructions jusqu'à
l'assemblage final.
Installations 240 V
Un câble doté d'une gaine non
métallique à 3 conducteurs avec fil
de mise à la terre (4 fils en tout) est
nécessaire pour alimenter le foyer.
MISE EN GARDE : Utiliser le
câblage approprié aux codes de
l'électricité locaux et nationaux
et conforme à la consommation
énergétique.
• Raccorder le fil L1 du foyer au
fil L1 de la source d'alimentation
électrique à l'aide d'un capuchon
de connexion.
• Raccorder le fil L2 du foyer au
fil L2 de la source d'alimentation
électrique à l'aide d'un capuchon
de connexion.
Patte de fixation
Plateau à pierres
acryliques
• Raccorder le fil N du foyer au fil
neutre de la source d'alimentation
électrique.
• Raccorder le fil G du foyer au fil
de mise à la terre de la source
d'alimentation électrique à l'aide
d'un capuchon de connexion ou
relier le fil de mise à la terre au
panneau à l'aide de la vis fournie,
en insérant le fil entre la vis et
la rondelle de blocage, et serrer
(Figure 3).
• S'assurer que tous les fils sont
bien fixés et qu'ils n'excèdent pas
le panneau des flammes; ils ne
doivent pas être visibles après
l'assemblage final.
• Suivre les instructions jusqu'à
l'assemblage final.
