Installation du foyer
Installations 120 V -
interrupteur mural
!
NOTE: Utiliser un interrupteur
mural unipolaire à commande
unique (marche/arrêt) calibré à au
moins 15 ampères.
!
NOTE: Le foyer est conçu
pour être relié à une source
d'alimentation à l'aide de fils et ne
doit pas être équipé d'un cordon à
brancher dans une prise murale.
Un câble doté d'une gaine non
métallique à 2 conducteurs avec fil
de mise à la terre (3 fils en tout) est
nécessaire pour alimenter le foyer.
MISE EN GARDE : Utiliser le
câblage approprié aux codes de
l'électricité locaux et nationaux
et conforme à la consommation
énergétique.
• Couper les fils à la longueur
appropriée.

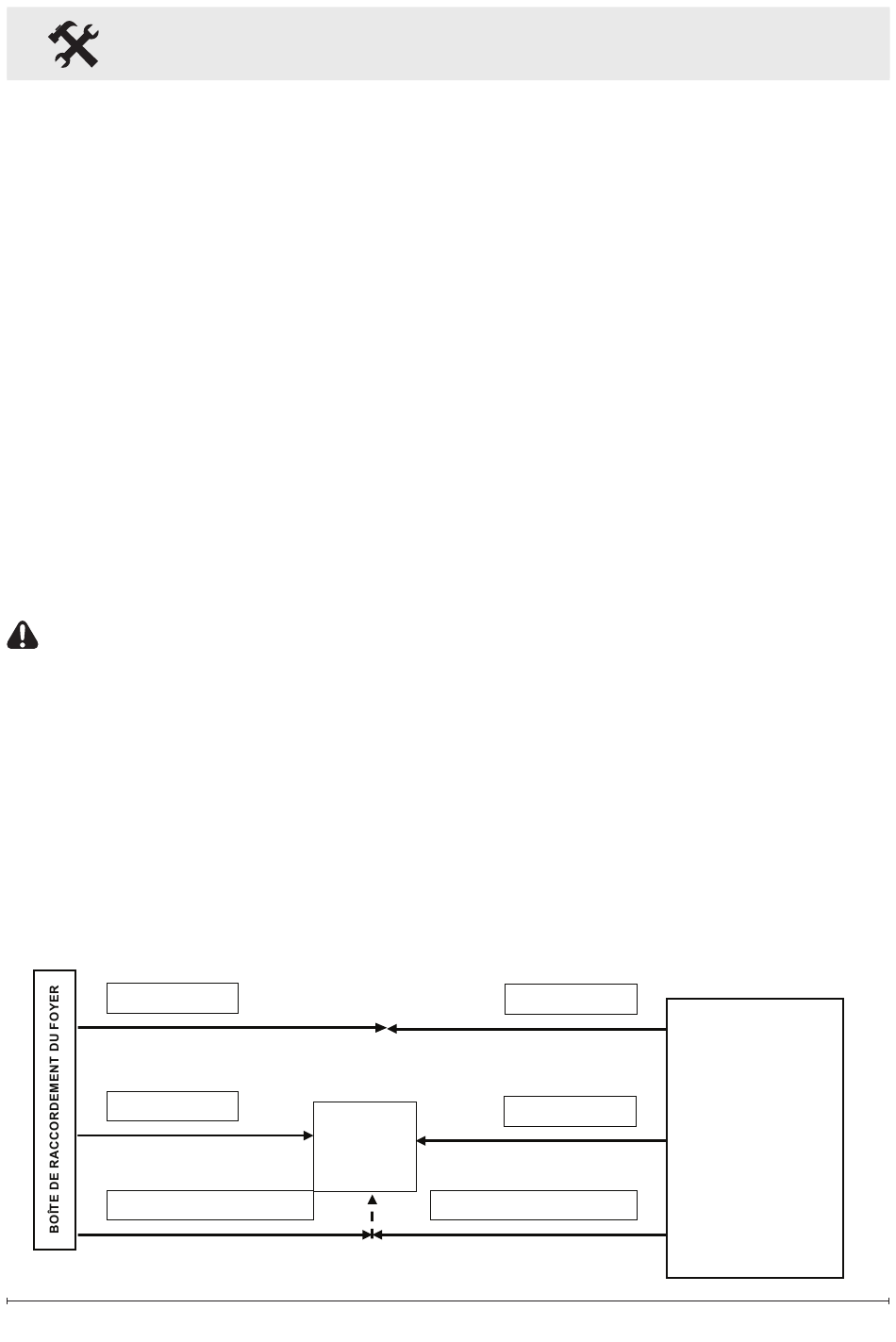

Figure 5
BLANC - N
NOIR – L1
MISE À LA TERRE - G
10
• Connectez le fil de L de
• Raccorder le fil N du foyer au fil
• Raccorder le fil G du foyer au fil
• S'assurer que tous les fils sont
INTERRUP-
TEUR
MURAL
MISE À LA TERRE - G
l'appareil au fil direct à partir de
l'alimentation principale, à travers
l'interrupteur mural, assurant
toutes les connexions en direct
sont reliés avec d'un capuchon de
connexion.
neutre de la source d'alimentation
électrique à l'aide d'un capuchon
de connexion.
de mise à la terre de la source
d'alimentation électrique à l'aide
d'un capuchon de connexion ou
relier le fil de mise à la terre au
panneau à l'aide de la vis fournie,
en insérant le fil entre la vis et
la rondelle de blocage, et serrer
(Figure 3).
bien fixés et qu'ils n'excèdent pas
le panneau des flammes; ils ne
doivent pas être visibles après
l'assemblage final.
BLANC – N
NOIR – L1
SOURCE
D'ALIMENTA-
TION DE 120 V
(PANNEAU DE
DISJONCTEURS)
