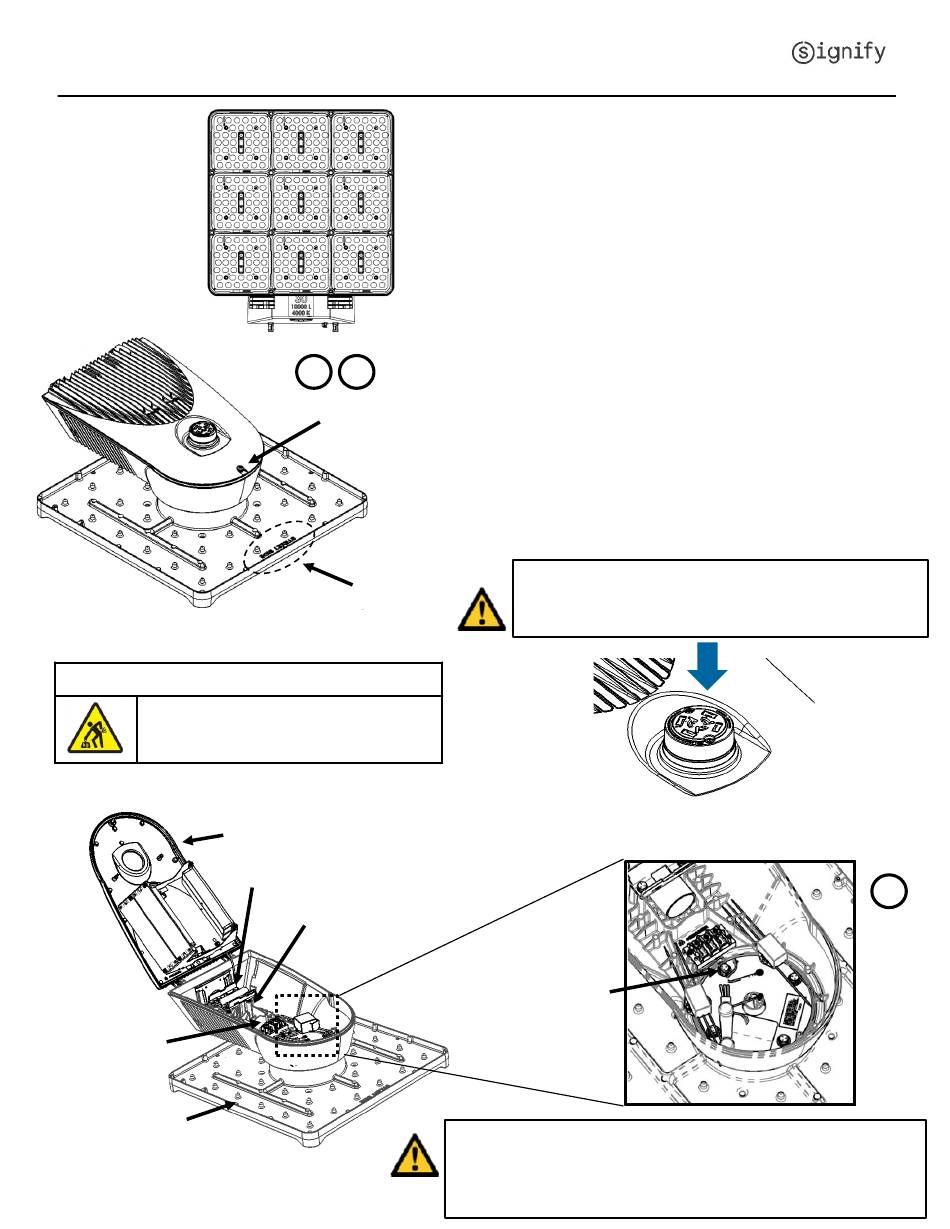

Instructions D'installation - SIGNIFY LUMEC HighFocus Plus Installation Instruction

HFP
IP-65
ATTENTION
OBJET LOURD. Afin d'éviter les blessures au
dos utilisez des aides de levage appropriées
lorsque vous retirez ou remplacez l'appareil.
Bloc
terminal
Dissipateur de
chaleur des DEL
5
page www.lumec.com

Instructions d'installation

1 7
Vis de
fermeture
de la porte
Marquage
STREET SIDE
Porte d'accès
Boulons d'ancrage (4x 3/8-16)
Tenon 2 3/8 pouces
de diamètre
Boulons de rotation (4x 3/8-16)
Il est recommandé que cette operation soit
effectuée par deux personnes.
1. Dévissez la vis de fermeture de la porte et ouvrez avec
précaution la porte d'accès.
2. Débranchez l'alimentation et faites glisser l'appareil sur le
tenon. Voir le tableau pour la pénétration approximative. L'angle
horizontal peut être réglé par pas de 2.5°.
3. Serrez uniformément tous les boulons 3/8-16 du support de
tenon. IMPORTANT : Serrez les boulons à 168 lbs.in (14 lbs.ft).
4. Connectez les fils de service au bloc terminal. Serrez les vis
entre 20 et 25 lbs.in.
5. Pour orienter le marquage «STREET SIDE» sur le luminaire
parallèlement à la rue, dévissez d'un tour complet au MAXIMUM
les 4 boulons de rotation du dissipateur de chaleur des DEL et,
une fois l'orientation correcte définie, resserrez les 4 boulons à
168 lbs.in (14 lbs.ft).
6. Si l'appareil est équipé d'un FAWS, réglez-le sur la position 10 si
vous utilisez d'autres contrôles de gradation.
7. Fermez la porte et serrez la vis de fermeture de la porte à 42
lb.in (3.5 lbs.ft) en vous assurant que le joint est bien en place
et qu'aucun cable n'est coincé.
8. Si l'appareil est équipé d'un réceptacle, une cellule court-
circuitante ou tout autre dispositif compatible DOIT être installé.
LE NON-RESPECT DE CETTE CONSIGNE ANNULE LA GARANTIE.
Le dispositif monté sur le réceptacle NEMA doit être classé
IP65 ou IP66.
LA GARANTIE.
NE PAS appliquer un couple excessif sur les boulons.
APPLIQUEZ le couple recommandé de 168 lbs.in (14 lbs.ft) à TOUS les
boulons d'ancrage et de support du dissipateur de chaleur.
Ne JAMAIS dévisser complètement les boulons de rotation du
dissipateur de chaleur pour éviter tout risque de chute.
442295981861
LE NON-RESPECT DE CETTE CONSIGNE ANNULE
Luminaire présenté ici
avec l'option TLRD7
