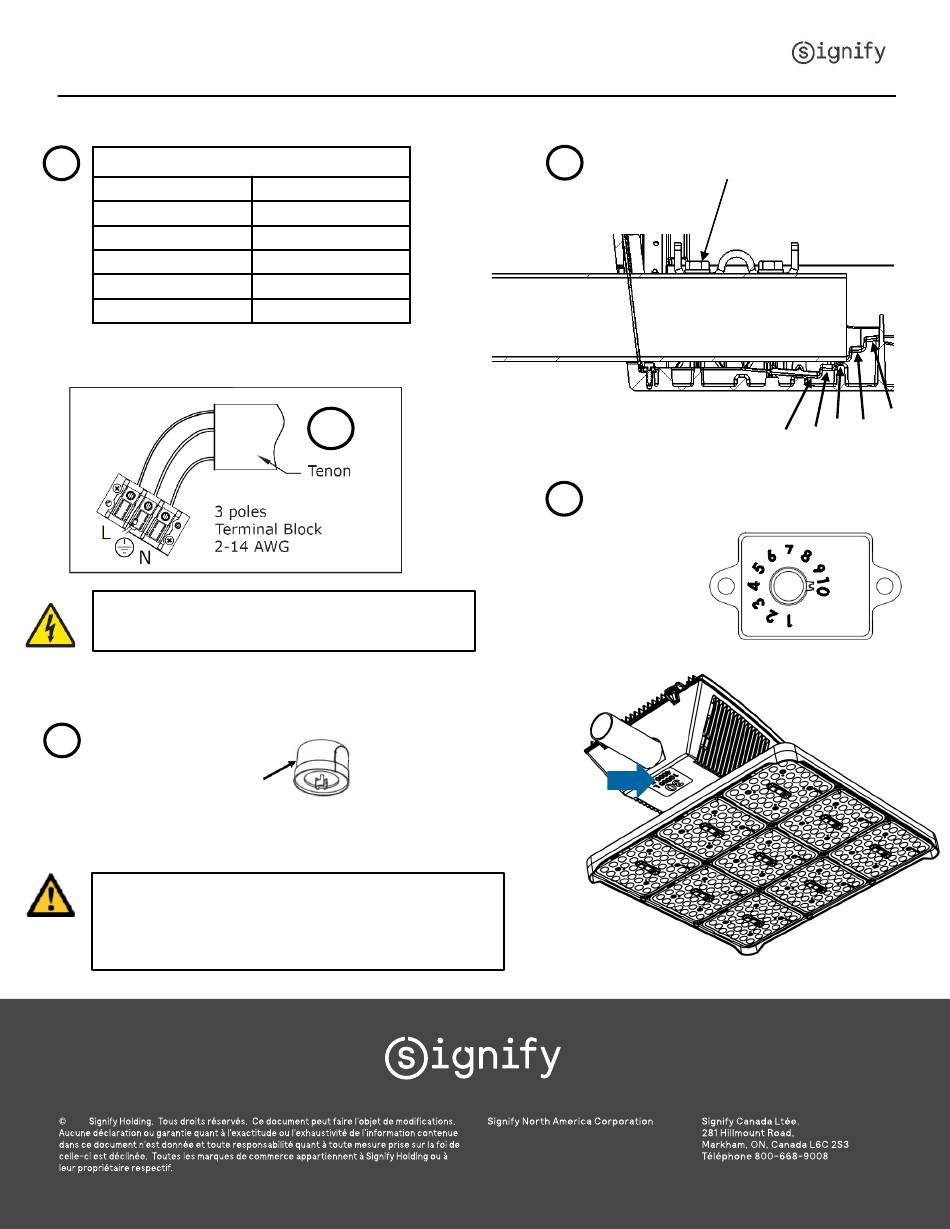

SIGNIFY LUMEC HighFocus Plus Installation Instruction page 6

HFP
2 Pénétration du tenon
Angle d'inclinaison:
-5.0⁰
-2.5⁰
0⁰
+2.5⁰
+5.0⁰
Serrez les boulons à 168 lbs.in (14 lbs.ft)
Pour des raisons de sécurité, les fils de terre doivent
toujours être connectés avant tout autre fil.
8
Une cellule photoélectrique ou
court-circuitante ou tout autre
dispositif compatible certifié
IP65 ou IP66 doit être installé
Pour des raisons de sécurité, ce luminaire est conçu
pour fonctionner avec un tenon d'un diamètre
extérieur de 2 3/8 pouces uniquement. LE NON-
RESPECT DE CETTE CONSIGNE ANNULE LA GARANTIE.
2022
page 6
www.lumec.com
Instructions d'installation
Pénétration:
7-1/4''
6-7/8''
6-3/8''
6.0''
5-5/8''
4
Si nécessaire,
placez l'autocollant
ANSI fourni tel
qu'indiqué
3
6
FAWS (option)
CAN ICES-005 (A) / NMB-005 (A)
400 Crossing Blvd Suite 600
Bridgewater Township, NJ 08807
Telephone 732-563-3000
442295981861
Boulons du support du tenon (4x 3/8-16)
0° -2.5°
2.5°
5°
-5°
