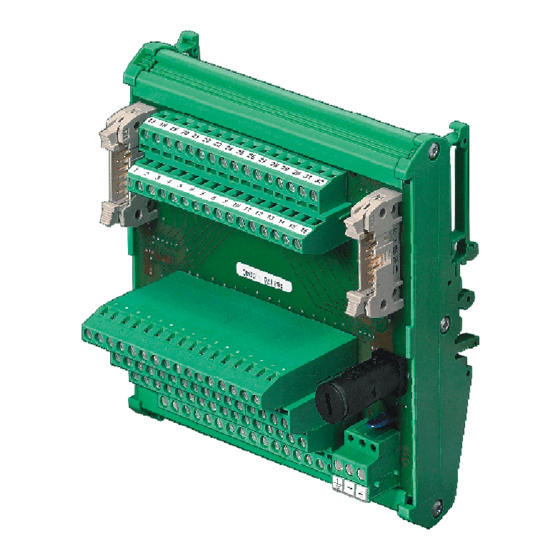

Hart connection board
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Typ/Type 9196
HART-Anschlussboard
HART connection board
Betriebsanleitung
Operating Instructions

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ispac 9196 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Stahl ispac 9196

Summary of Contents for Stahl ispac 9196

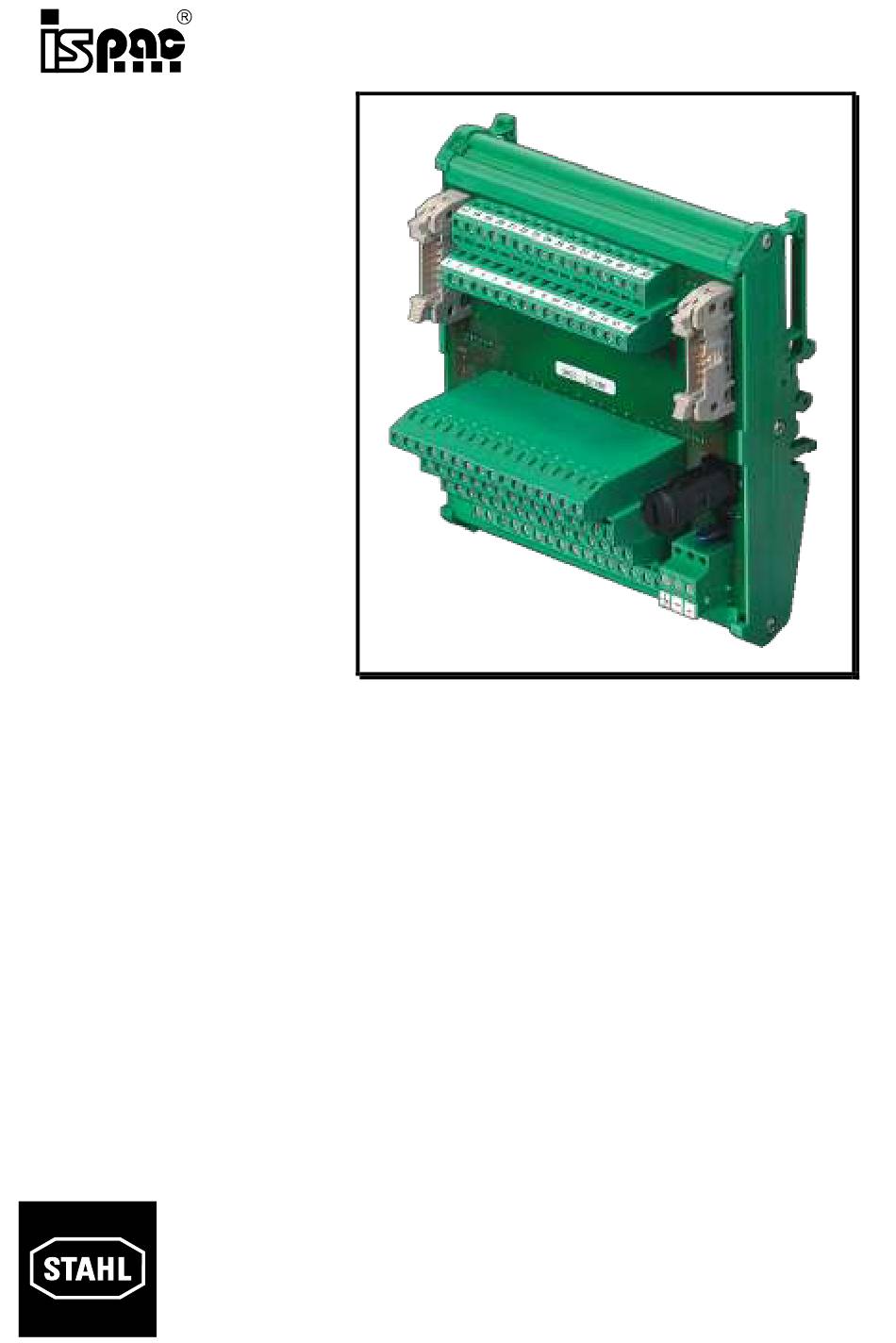

  • Page 1 Typ/Type 9196 HART-Anschlussboard HART connection board Betriebsanleitung Operating Instructions...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Sicherheitshinweise ....................3 Normenkonformität...................... 3 Funktion ........................4 Kennzeichnung und technische Daten ................ 4 Anordnung und Montage ..................... 5 Maßzeichnung ..................... 5 Montage und Demontage ..................5 Inbetriebnahme ......................6 Anschlüsse von Feldgeräten und Automatisierungssystem ........6 6.1.1 Typ 9196/16H-XX0-01c für 2-Leiter HART Messumformer ......6 6.1.2 Typ 9196/16H-XX0-03c für allgemeine Anwendungen ........

  • Page 3: Sicherheitshinweise

    Bemessungsbetriebsbedingungen) auf Typ- und Datenschildern sowie die Hinweisschilder am Gerät beachten.  Bei Betriebsbedingungen, die von den technischen Daten abweichen, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen.  Für die Projektierung das Dokument "Installationsanleitung Schaltschrank/Cabinet installation guide" beachten (Download über www.stahl-ex.com, Produktdokumentation, Unterpunkt "Projektierung").

  • Page 4: Funktion

    Betriebsanleitung deutsch Funktion Das HART-Anschlußboard 9196 dient zum Betrieb des HART-Multiplexers 9192 mit nicht- eigensicheren HART-Stromkreisen. Kennzeichnung und technische Daten Hersteller R. STAHL Typbezeichnung 9196/**H-***-*** CE-Kennzeichnung 0158 Ex-Kennzeichnung II 3G Ex nA nC IIC T4 Gc Kennzeichnung Explosionsschutz Prüfstelle und Bescheinigungsnummer...

  • Page 5: Anordnung Und Montage

    deutsch Betriebsanleitung Anordnung und Montage Maßzeichnung HART-Anschlussboard 9196/16H-XX0-01c; 9196/16H-XXO-04c 130 mm 84 mm app. 70 mm app. 80 mm HART-Anschlussboard 9196/16H-XX0-03c Montage und Demontage Einbaulage: beliebig Die HART-Anschlussboards werden auf DIN-Schienen, Ausführung NS35/15 oder NS35/7.5 aufgerastet HART-Anschlussboard Typ 9196...

  • Page 6: Inbetriebnahme

    Betriebsanleitung deutsch Inbetriebnahme Anschlüsse von Feldgeräten und Automatisierungssystem 6.1.1 Typ 9196/16H-XX0-01c für 2-Leiter HART Messumformer Flachbandkabel zur RS 485 Schnittstelle zum Verbindung HART- V102: PC mit der HART- X41: Anschluss für HART- Multiplexer und HART- Erweiterungsstecker für Management Software Messumformer Anschlussboard weitere 16 Kanäle V102...

  • Page 7: Typ 9196/16H-Xx0-03C Für Allgemeine Anwendungen

    deutsch Betriebsanleitung Anschlussplan: Kanal (4…20 mA zum (I/0 Signal von (1 .. 5 V zum PLS) Messumformer) Schreiber) Einstellungen des HART Multiplexers 9192 siehe Kapitel 6.3 6.1.2 Typ 9196/16H-XX0-03c für allgemeine Anwendungen V101: Flachbandkabel- RS 485 Schnittstelle Anschluss HART- Multiplexer – HART- zum PC mit HART- Management Software Anschlußboard...
  • Page 8 Betriebsanleitung deutsch Anschlussschema für 2-Leiter Messumformer Variante A Im (+) Versorgungszweig des PLS muss ein Widerstand > 250 Ω vorhanden sein. > 250 R 9196/16H-XX0-03C Eingang, speisend 4...20 mA HART Variante B Im (-) Versorgungszweig des PLS muss ein Widerstand > 250 Ω vorhanden sein. Eingang, 9196/16H-XX0-03C speisend...
  • Page 9 deutsch Betriebsanleitung Anschlussschema für Stellungsregler 9196/16H-XX0-03c Ausgang output 4…20 mA 4 - 20 mA gemeinsame Masse Common zulässig ground allowed Anschlussplan für Stellungsregler Kanal (I/0 Signal vom Stellungsregler) Einstellungen des HART Multiplexers 9192 siehe Kapitel 6.3 HART-Anschlussboard Typ 9196...

  • Page 10: Typ 9196/16H-Xx0-04C Für Allgemeine Anwendungen

    Betriebsanleitung deutsch 6.1.3 Typ 9196/16H-XX0-04c für allgemeine Anwendungen Flachbandkabel zur RS 485 Schnittstelle zum X41: Anschluss für HART- Verbindung HART- V102: PC mit der HART- Messumformer oder Multiplexer und HART- Erweiterungsstecker für Management Software HART-Stellungsregler Anschlussboard weitere 16 Kanäle V102 V101 Hilfsenergie X01: zum Eingang des...
  • Page 11 deutsch Betriebsanleitung Anschlussplan für 2-Leiter Messumformer Kanal (I/0 Signal von (1,72 .. 8,6 V zum PLS) (Jumper zwischen “+” und “-“) Messumformer) Einstellungen des HART Multiplexers 9192 siehe Kapitel 6.3 Anschlussschema für Stellungsregler Ausgang 250 R 4...20 mA output 4 - 20 mA 4 - 20 mA 4 - 20 mA gemein-...

  • Page 12: Anschlüsse An Den Hart-Multiplexer Typ 9192

    Betriebsanleitung deutsch Anschlüsse an den HART-Multiplexer Typ 9192 6.2.1 Interne Anschlüsse V 101 + Ch 1 - Ch 1 + Ch 2 - Ch 2 to FSK Zum FSK- Modem + Ch 16 Modem - Ch 16 Alle Eingangsleitungen Ch1…16 sind für DC-Signale entkoppelt über Kondensatoren. Bei einer gemeinsamen Verbindung von Eingangsleitungen muss beachtet werden, dass nur die “-“...

  • Page 13: Hart-Anschlußboards Mit 32 Kanälen (2 X 16 Kanäle)

    deutsch Betriebsanleitung 6.2.3 HART-Anschlußboards mit 32 Kanälen (2 x 16 Kanäle) 2 x 9196/16H-XX0-01c, 2 x 9196/16H-XX0-04c RS232 9185/.. Wandler RS 485 / RS 232 RS 485 14-polige Flachbandleitung V102 V102 V101 V101 9192/32-10-10 HART Multiplexer Kanäle 1…16 Kanäle 17…32 24 V DC Keine Hilfsenergie Hilfsenergie...

  • Page 14: Einstellungen Am Hart-Multiplexer 9192

    Betriebsanleitung deutsch Einstellungen am HART-Multiplexer 9192 Anzahl der Anzahl Einstellung HART- RS 485 Anschlußboard Anschlußboards Kanäle Multiplexer Übertragsungrate 9196/16H-XX0-01c 1..16 16 Ch / 9k6 9600 bit/s 16 Ch / 19k2 19200 bit/s 16 Ch / 32k4 32400 bit/s 16 Ch / 57k4 57400 bit/s 9196/16H-XX0-01c 1..32...

  • Page 15: Betrieb- Und Betriebszustände

     Kaufdaten,  Fehlerbeschreibung,  Einsatzzweck (insbesondere Eingangs-/Ausgangsbeschaltung) Zubehör und Ersatzteile Verwenden Sie nur Original-Zubehör sowie Original-Ersatzteile der Fa. R.STAHL Schaltgeräte GmbH Zubehör HART-Multiplexer, 32 Kanäle 9192/32-10-10 Sicherung T160 für 9196/16H-XX0-03c TR5 160 mA (IEC 35A), träge Sicherung T160 für 9196/16H-XX0-01c G, 5x10 mm 160 mA, träge...

  • Page 16: Safety Instructions

    Observe the document "Installationsanleitung Schaltschrank/Cabinet installation guide" for engineering (download from www.stahl-ex.com, Product documentation, subitem "Engineering").  For SIL applications, observe the FMEDA STAHL SIL Report and the safety manual.  Install the device in Zones 2, 22 or outside of hazardous areas. ...

  • Page 17: Function

    Operating Instructions Function The HART connection boards 9196 are used for operation of the HART-Multiplexer 9192 with none intrinsically safe HART circuits. Marking and technical data Manufacturer R. STAHL Type marking 9196/**H-***-*** c0158 CE-marking Ex-marking II 3G Ex nA nC IIC T4 Gc...

  • Page 18: Arrangement And Fitting

    Operating Instructions english Arrangement and fitting Dimension drawing HART connection board 9196/16H-XX0-01c; 9196/16H-XXO-04c 130 mm 84 mm app. 70 mm app. 80 mm HART connection board 9196/16H-XX0-03c Mounting and dismounting Mounting position: any The HART connection boards are installed on DIN-rails, versions NS35/15 or NS35/7.5 HART connection board Type 9196...

  • Page 19: Commissioning

    english Operating Instructions Commissioning Connection of field devices and automation system 6.1.1 Type 9196/16H-XX0-01c for 2-wire HART transmitters X41: connection to V102: extension Ribbon connection RS 485 interface HART Transmitter connector for cable HART- to PC running a HART-Management another 16 channels Multiplexer to connection board Software...

  • Page 20: Type 9196/16H-Xx0-03C For General Applications

    Operating Instructions english Connection table: Channel (4…20 mA to (I/0 signal from (1...5 V to DCS) transmitter) recorder ) Setting of the HART Multiplexer see chap. 6.3 6.1.2 Type 9196/16H-XX0-03c for general applications V101: Ribbon connection RS 485 interface cable HART- to PC running a Multiplexer to HART-Management...
  • Page 21 english Operating Instructions Connection principle for 2-wire transmitters Variant A In (+) supply leg of the DCS has a resistance > 250 Ω > 250 R 9196/16H-XX0-03C input powered 4 – 20 mA HART Variant B In (+) supply leg of the DCS has a resistance >...
  • Page 22 Operating Instructions english Connection principle for positioners 9196/16H-XX0-03c output 4 - 20 mA Common ground allowed Connection table for positioners Channel (I/0 signal from positioner) Setting of the HART Multiplexer see chap. 6.3 HART connection board Type 9196...

  • Page 23: Type 9196/16H-Xx0-04C For General Purposes

    english Operating Instructions 6.1.3 Type 9196/16H-XX0-04c for general purposes X41: connection to V102: extension Ribbon connection RS 485 interface HART Field devices connector for cable HART- to PC running a Transmitter or HART-Management another 16 channels Multiplexer to Positioner Software connection board V102 V101...
  • Page 24 Operating Instructions english Connection table for 2-wire transmitters Channel (I/0 signal from (1.72... 8.6 V to DCS) (jumper between “+” and “-“) transmitter) Connection principle for positioners output 250 R 4 - 20 mA 4 - 20 mA 4 - 20 mA Common ground allowed...

  • Page 25: Connection To Hart-Multiplexer Type 9192

    english Operating Instructions Connection to HART-Multiplexer type 9192 6.2.1 Internal connections V 101 + Ch 1 - Ch 1 + Ch 2 - Ch 2 to FSK Modem + Ch 16 - Ch 16 All of the input lines Ch1…Ch16 are DC wise decoupled by capacitors. Care must be taken in order to connect several loop to a common point.
  • Page 26 Operating Instructions english HART connection board Type 9196...

  • Page 27: Hart Connection Boards With 32 Channels (2 X 16 Channels)

    english Operating Instructions 6.2.3 HART connection boards with 32 channels (2 x 16 channels) 2 x 9196/16H-XX0-01c RS232 9185/.. Converter RS 485 to RS 232 Connection board type 9196/16H-XX0-01c RS 485 14-pole flat ribbon cable V102 V101 V102 V101 9192/32-10-10 HART Multiplexer Channels 1…16...

  • Page 28: Settings Hart-Multiplexer 9192

    Operating Instructions english Settings HART-Multiplexer 9192 Type of Number of Number of Setting HART- RS 485 Connection Board connection board channels Multiplexer communication speed 9196/16H-XX0-01c 1..16 16 Ch / 9k6 9600 bit/s 16 Ch / 19k2 19200 bit/s 16 Ch / 32k4 32400 bit/s 16 Ch / 57k4 57400 bit/s...

  • Page 29: Operation And Operational States

     the cables are properly connected Maintenance and repair It is recommended that all repairs to our devices be carried out by R. Stahl. In exceptional cases, repair may be performed by approved third-parties. The devices are maintenance-free. Troubleshooting chart:...

  • Page 30: Eg-Konformitätserklärung / Ec-Declaration Of Conformity

    EG-Konformitätserklärung / EC-Declaration of Conformity...

  • Page 31: Certification Drawing - Fm

    Certification drawing – FM...
  • Page 32 R. STAHL Schaltgeräte GmbH Am Bahnhof 30 74638 Waldenburg (Württ.) – Germany www.stahl.de SAP: 160901 ID-Nr. 9196601310 S-BA-9196-006-de/en-11/2014...
