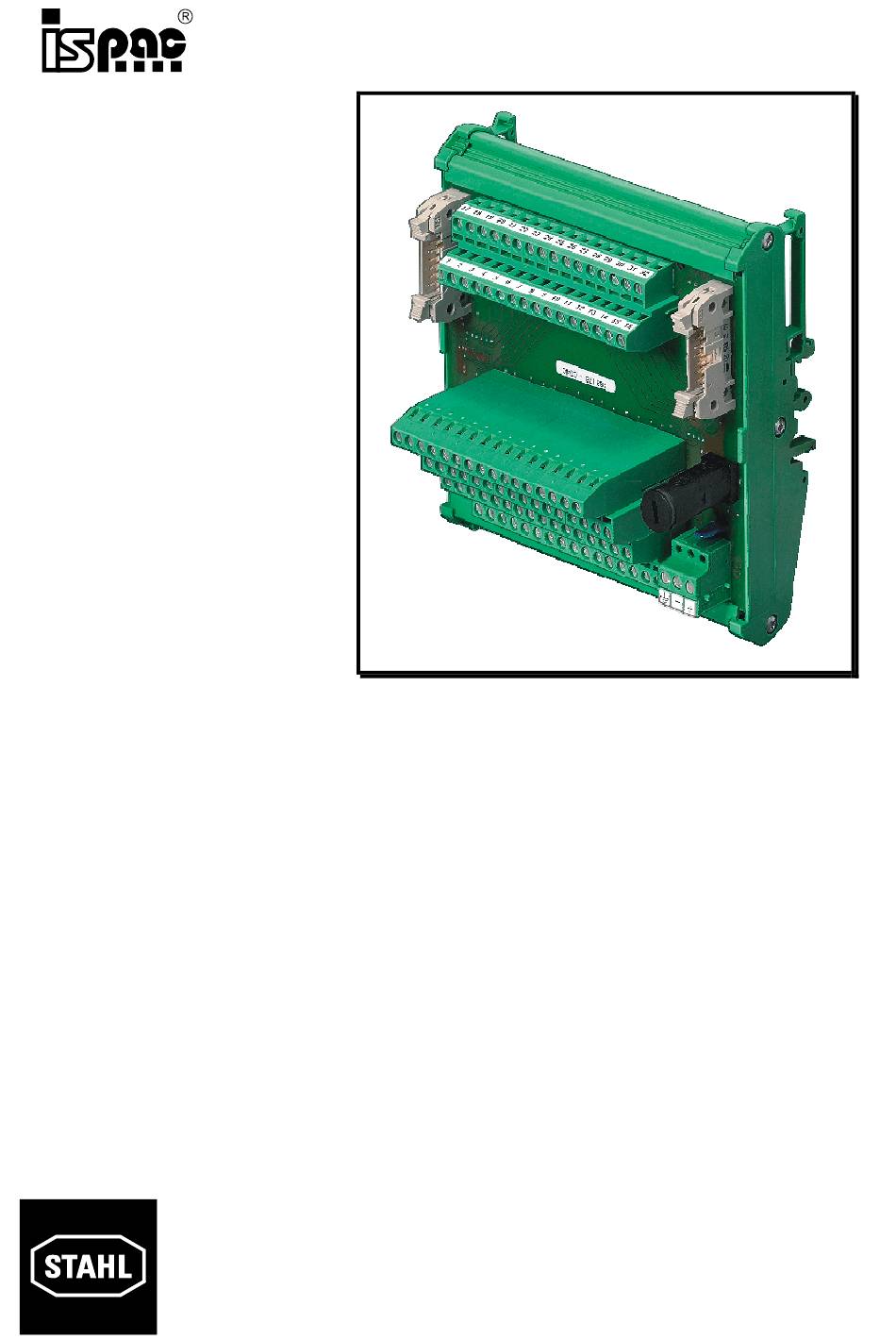

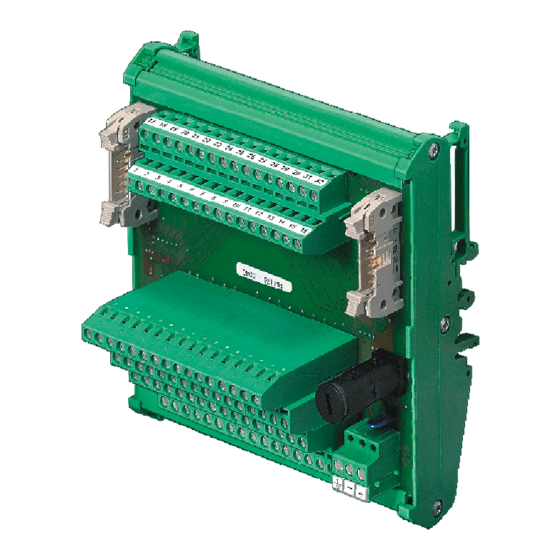

  • Page 1 Typ/Type 9196 HART-Anschlussboard HART connection board Betriebsanleitung Operating Instructions...

  • Page 2: Table Of Contents

    Montage und Demontage ......................5 Inbetriebnahme ............................ 6 Anschlüsse von Feldgeräten und Automatisierungssystem ............6 6.1.1 Typ 9196/16H-XX0-01c für 2-Leiter HART Messumformer ..........6 6.1.2 Typ 9196/16H-XX0-02c für Kongsberg Maritime ............... 7 6.1.3 Typ 9196/16H-XX0-03c für allgemeine Anwendungen ............9 6.1.4...

  • Page 3: Sicherheitshinweise

    Betriebsanleitung schließen eine Gewährleistung unsererseits aus. Umbauten und Veränderungen am Gerät sind nicht gestattet. Die Geräte dürfen nur in unbeschädigtem, trockenem und sauberem Zustand eingebaut und betrieben werden Normenkonformität Die HART-Anschlussboards Typ 9196 entsprechen den folgenden Normen bzw. der folgenden Richtlinie: • Richtlinie 94/9/EG •...

  • Page 4: Funktion

    Betriebsanleitung deutsch Funktion Das HART-Anschlußboard 9196 dient zum Betrieb des HART-Multiplexers 9192 mit nicht- eigensicheren HART-Stromkreisen. Kennzeichnung und technische Daten Hersteller R. STAHL Typbezeichnung 9196/**H-***-*** CE-Kennzeichnung Ex-Kennzeichnung Kennzeichnung Explosionsschutz II 3 G EEx nA II T4 Prüfstelle und Bescheinigungsnummer BVS 03 E 213 X Umgebungstemperaturbereich -20 °...

  • Page 5: Anordnung Und Montage

    Die HART-Anschlussboards sind für den Betrieb in explosionsgefährdeten Bereichen der Zone 2 bzw. Zone 22 zugelassen. Die Geräte sind hierbei in ein Gehäuse einzubauen, das den Anforderungen der EN 50 021 bzw. EN 50 281 genügt (z.B. in ein Gehäuse Typ 8146 der Fa. R.STAHL). Montage und Demontage Einbaulage:...

  • Page 6: Inbetriebnahme

    Die HART-Anschlussboards werden auf DIN-Schienen, Ausführung NS35/15 oder NS35/7.5 aufgerastet Inbetriebnahme Anschlüsse von Feldgeräten und Automatisierungssystem 6.1.1 Typ 9196/16H-XX0-01c für 2-Leiter HART Messumformer Flachbandkabel zur RS 485 Schnittstelle zum Verbindung HART- V102: PC mit der HART- X41: Anschluss für HART- Multiplexer und HART- Erweiterungsstecker für...

  • Page 7: Typ 9196/16H-Xx0-02C Für Kongsberg Maritime

    (1 .. 5 V zum PLS) (4…20 mA zum Messumformer) Schreiber) Einstellungen des HART Multiplexers 9192 siehe Kapitel 6.3 6.1.2 Typ 9196/16H-XX0-02c für Kongsberg Maritime Flachbandkabel zur RS 485 Schnittstelle zum X41: Anschluss für HART- Verbindung HART- V102: PC mit der HART-...
  • Page 8 4 - 20 mA 4 - 20 mA gemein- same Common Masse ground zulässig allowed 9196/16H-XX0-02c Hinweis: Der Analog Ausgang muss für die HART-Kommunikation einen Ausgangswiderstand zwischen 230 und 600 Ohm im Frequenzbereich 500 Hz bis 10 kHz aufweisen. HART-Anschlussboard Typ 9196...

  • Page 9: Typ 9196/16H-Xx0-03C Für Allgemeine Anwendungen

    (“+” Analog Ausgang Stellungsregler) vom PLS) vom PLS) offen offen Einstellungen des HART Multiplexers 9192 siehe Kapitel 6.3 6.1.3 Typ 9196/16H-XX0-03c für allgemeine Anwendungen V101: Flachbandkabel- RS 485 Schnittstelle Anschluss HART- zum PC mit HART- Multiplexer – HART- Management Software Anschlußboard...
  • Page 10 230 bis 600 Ohm im Frequenzbereich von 500 Hz bis 10 KHz aufweisen. Der HART-Multiplexer wird parallel zum Messumformer angeschlossen. Anschlussplan für 2-Leiter Messumformer: Kanal (I/0 Signal vom Messumformer) Einstellungen des HART Multiplexers 9192 siehe Kapitel 6.3 HART-Anschlussboard Typ 9196...
  • Page 11 Betriebsanleitung Anschlussschema für Stellungsregler 9196/16H-XX0-03c Ausgang output 4…20 mA 4 - 20 mA gemeinsame Masse Common zulässig ground allowed Anschlussplan für Stellungsregler Kanal (I/0 Signal vom Stellungsregler) Einstellungen des HART Multiplexers 9192 siehe Kapitel 6.3 HART-Anschlussboard Typ 9196...

  • Page 12: Typ 9196/16H-Xx0-04C Für Allgemeine Anwendungen

    Betriebsanleitung deutsch 6.1.4 Typ 9196/16H-XX0-04c für allgemeine Anwendungen Flachbandkabel zur RS 485 Schnittstelle zum X41: Anschluss für HART- Verbindung HART- V102: PC mit der HART- Messumformer oder Multiplexer und HART- Erweiterungsstecker für Management Software HART-Stellungsregler Anschlussboard weitere 16 Kanäle V102...
  • Page 13 4 - 20 mA 4 - 20 mA gemein- same Common Masse ground zulässig allowed 9196/16H-XX0-04c 9196/16H-XX0-02c Hinweis: Der Analog Ausgang muss für die HART-Kommunikation einen Ausgangswiderstand zwischen 230 und 600 Ohm im Frequenzbereich 500 Hz bis 10 kHz aufweisen. HART-Anschlussboard Typ 9196...

  • Page 14: Anschlüsse An Den Hart-Multiplexer Typ 9192

    Alle Eingangsleitungen Ch1…16 sind für DC-Signale entkoppelt über Kondensatoren. Bei einer gemeinsamen Verbindung von Eingangsleitungen muss beachtet werden, dass nur die “-“ Pole miteinander verbunden sein dürfen (z.B. gemeinsame Masse in der PLS- Analog-Eingangskarte). 6.2.2 HART-Anschlußboards mit 16 Kanäle 9196/16H-XX0-01c ; -02c; -04c 9196/16H-XX0-03c RS232 RS232 9185/.. 9185/..

  • Page 15: Hart-Anschlußboards Mit 32 Kanälen (2 X 16 Kanäle)

    Betriebsanleitung 6.2.3 HART-Anschlußboards mit 32 Kanälen (2 x 16 Kanäle) 2 x 9196/16H-XX0-01c, 2 x 9196/16H-XX0-02c, 2 x 9196/16H-XX0-04c RS232 9185/.. Wandler RS 485 / RS 232 RS 485 14-polige Flachbandleitung V102 V101 V102 V101 9192/32-10-10 HART Multiplexer Kanäle 1…16 Kanäle 17…32...

  • Page 16: Einstellungen Am Hart-Multiplexer 9192

    32 Ch / 9k6 9600 bit/s 32 Ch / 19k2 19200 bit/s 32 Ch / 32k4 32400 bit/s 32 Ch / 57k4 57400 bit/s Hinweis: weitere Informationen zum HART-Multiplexer 9192 sind dem Datenblatt bzw. der zugehörigen Betriebsanleitung zu entnehmen. HART-Anschlussboard Typ 9196...

  • Page 17: Betrieb- Und Betriebszustände

    • Kaufdaten, • Fehlerbeschreibung, • Einsatzzweck (insbesondere Eingangs-/Ausgangsbeschaltung) Zubehör und Ersatzteile Verwenden Sie nur Original-Zubehör sowie Original-Ersatzteile der Fa. R.STAHL Schaltgeräte GmbH Zubehör HART-Multiplexer, 32 Kanäle 9192/32-10-10 Sicherung T160 für 9196/16H-XX0-03c TR5 160 mA (IEC 35A), träge Sicherung T160 für 9196/16H-XX0-01c G, 5x10 mm 160 mA, träge...

  • Page 18: Safety Instructions

    The device may only be fitted and used if it is in an undamaged, dry and clean state. Conformity to standards The HART connection boards comply with the following standards and directives: • Directive 94/9/EC • DIN EN 50,021 • VDE 0110 HART connection board Type 9196...

  • Page 19: Function

    Operating Instructions Function The HART connection boards 9196 are used for operation of the HART-Multiplexer 9192 with none intrinsically safe HART circuits. Marking and technical data Manufacturer R. STAHL Type marking 9196/**H-***-*** CE-marking Ex-marking Marking explosion protection II 3 G EEx nA II T4...

  • Page 20: Arrangement And Fitting

    The HART connection boards are certified for the operation in hazardous areas Zone 2 or Zone 22. Here the boards have to be installed in a housing that fulfils the requirements of EN 50 020 or EN 50 281 (e.g. housing type 8146 of R. STAHL) Mounting and dismounting Mounting position: any...

  • Page 21: Commissioning

    Operating Instructions The HART connection boards are installed on DIN-rails, versions NS35/15 or NS35/7.5 Commissioning Connection of field devices and automation system 6.1.1 Type 9196/16H-XX0-01c for 2-wire HART transmitters X41: connection to RS 485 interface V102: extension Ribbon connection HART Transmitter...

  • Page 22: Type 9196/16H-Xx0-02C For Kongsberg Maritime

    (1...5 V to DCS) (4…20 mA to transmitter) recorder ) Setting of the HART Multiplexer see chap. 6.3 6.1.2 Type 9196/16H-XX0-02c for Kongsberg Maritime X41: connection to V102: extension Ribbon connection RS 485 interface HART Field devices to PC running a...
  • Page 23 4 - 20 mA Common ground allowed 9196/16H-XX0-02c Note: The analog output must have a output resistance between 230 to 600 Ohm in the frequency range of 500 Hz to 10kHz to allow HART communication HART connection board Type 9196...

  • Page 24: Type 9196/16H-Xx0-03C For General Applications

    (“+” AO output of transmitter) DCS ) DCS) connected connected Setting of the HART Multiplexer see chap 6.3 6.1.3 Type 9196/16H-XX0-03c for general applications V101: Ribbon connection RS 485 interface cable HART- to PC running a Multiplexer to HART-Management connection board...
  • Page 25 500 Hz to 10 kHz to allow HART communication. The HART- Multiplexer will be connected in parallel to the transmitter. Connection table for 2-wire transmitters: Channel (I/0 signal from transmitter) Setting of the HART Multiplexer see chap. 6.3 HART connection board Type 9196...
  • Page 26 Operating Instructions english Connection principle for positioners 9196/16H-XX0-03c output 4 - 20 mA Common ground allowed Connection table for positioners Channel (I/0 signal from positioner) Setting of the HART Multiplexer see chap. 6.3 HART connection board Type 9196...

  • Page 27: Type 9196/16H-Xx0-04C For General Purposes

    Operating Instructions 6.1.4 Type 9196/16H-XX0-04c for general purposes X41: connection to RS 485 interface V102: extension Ribbon connection HART Field devices connector for cable HART- to PC running a Transmitter or HART-Management another 16 channels Multiplexer to Positioner Software...
  • Page 28 Note: The analog output must have a output resistance between 230 to 600 Ohm in the frequency range of 500 Hz to 10kHz to allow HART communication Connection table for positioners Channel (I/0 signal from (“-“ AO output of DCS ) (“+” AO output of DCS) transmitter) connected connected HART connection board Type 9196...

  • Page 29: Connection To Hart-Multiplexer Type 9192

    9185/.. Converter Converter RS 485 to RS 485 to RS 232 RS 232 Connection board type 9196/16H-XX0-03c Connection board type 9196/16H-XX0-01c or -02c RS 485 RS 485 14-pole flat ribbon cable 24 V DC Power supply X1 X2 X1 X2...

  • Page 30: Hart Connection Boards With 32 Channels (2 X 16 Channels)

    Operating Instructions english 6.2.3 HART connection boards with 32 channels (2 x 16 channels) 2 x 9196/16H-XX0-01c or 2 x 9196/16H-XX0-02c RS232 9185/.. Converter RS 485 to RS 232 Connection board type 9196/16H-XX0-01c or -02c RS 485 14-pole flat ribbon cable...

  • Page 31: Settings Hart-Multiplexer 9192

    32 Ch / 9k6 9600 bit/s 32 Ch / 19k2 19200 bit/s 32 Ch / 32k4 32400 bit/s 32 Ch / 57k4 57400 bit/s Note: further information on HART-Multiplexer 9192 see data sheet or instruction manual. HART connection board Type 9196...

  • Page 32: Operation And Operational States

    • the cables are properly connected Maintenance and repair It is recommended that all repairs to our devices be carried out by R. Stahl. In exceptional cases, repair may be performed by approved third-parties. The devices are maintenance-free. Troubleshooting chart:...

  • Page 33: Eg-Konformitätserklärung / Ec-Declaration Of Conformity

    EG-Konformitätserklärung / EC-Declaration of Conformity...

  • Page 34: Baumusterprüfbescheinigung

    Baumusterprüfbescheinigung...

  • Page 35: Type Examination Certificate

    Type Examination Certificate...

  • Page 36: Certification Drawing - Fm

    Certification drawing – FM...

  • Page 37: Certification Drawing - Csa

    Certification drawing – CSA...
  • Page 40 R. STAHL Schaltgeräte GmbH Am Bahnhof 30 74638 Waldenburg (Württ.) – Germany www.stahl.de ID-Nr. 9196601310 S-BA-9196-004-de/en-09/2008...
