Stahl 8186 Operating Instructions Manual

Optical fibre splice cassette
Hide thumbs Also See for 8186:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Lichtwellenleiter-Spleißkassette
Optical Fibre Splice Cassette
8186
Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8186 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Stahl 8186

Summary of Contents for Stahl 8186

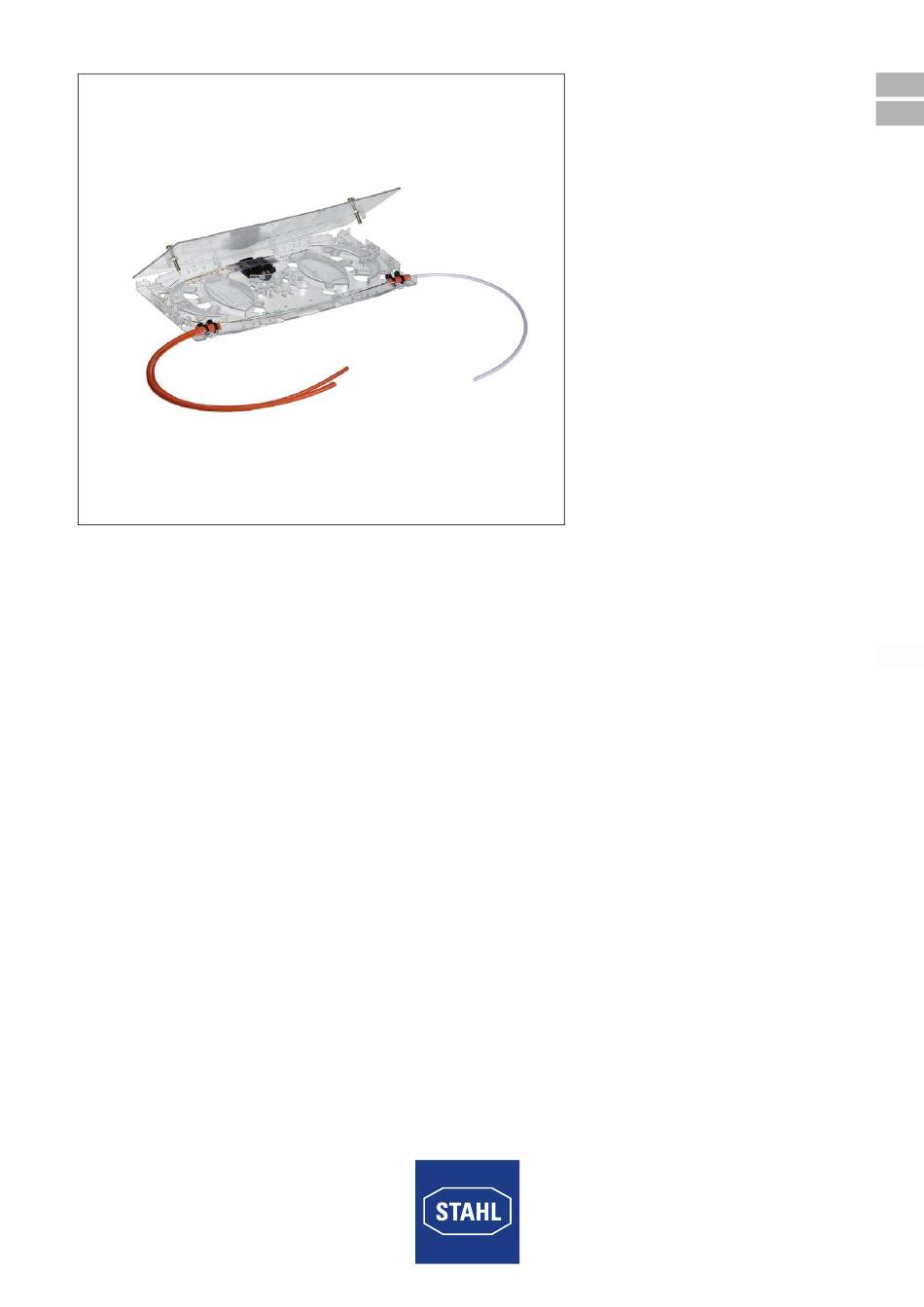

  • Page 1 Betriebsanleitung Operating instructions Additional languages www.stahl-ex.com DE EN Lichtwellenleiter-Spleißkassette Optical Fibre Splice Cassette 8186...
  • Page 3 Betriebsanleitung Additional languages www.stahl-ex.com Lichtwellenleiter-Spleißkassette 8186...

  • Page 4: Table Of Contents

    11.2 Lichtwellenleiter anschließen ................7 Befestigung ......................8 Inbetriebnahme ....................8 Instandhaltung, Wartung und Störbeseitigung ............9 Entsorgung ......................9 Zubehör und Ersatzteile ..................9 Allgemeine Angaben Hersteller R. STAHL Schaltgeräte GmbH Am Bahnhof 30 74638 Waldenburg Germany Tel.: +49 7942 943-0 Fax: +49 7942 943-4333 Internet: www.stahl-ex.com...

  • Page 5: De De

    - Kennwerte und Bemessungsbetriebsbedingungen der Typ- und Datenschilder - Zusätzliche Hinweisschilder auf dem Gerät Normenkonformität Die relevanten Normen sind in der EG-Konformitätserklärung bzw. dem IECEx Certificate of Conformity aufgelistet. Diese Dokumente können im Download-Bereich der Internetseite www.stahl-ex.com abgerufen werden. 203681 / 818660300010 Lichtwellenleiter-Spleißkassette 2016-03-24·BA00·III·de·03...

  • Page 6: De 6 Technische Daten

    1 x Spleißschutzhalter 6-fach, 6 x Schrumpfspleißschutz, 4 x Kabelbinder Abmessungen 210 x 104 x 10 mm (L x B x H) Transport und Lagerung - Transport und Lagerung sind nur in Originalverpackung gestattet. Lichtwellenleiter-Spleißkassette 203681 / 818660300010 8186 2016-03-24·BA00·III·de·03...

  • Page 7: Maßangaben

    2 = Spleißkassette 3 = Spleißschutzhalter 6-fach 14215E00 Montage und Demontage Die Lichtwellenleiter dürfen nur mit den zugehörigen Spleißschutzhaltern mit Schrumpfspleißschutz montiert werden.  Zubehör-Set (Art.Nr. 203682): 1 x Spleißschutzhalter, 6 x Schrumpfspleißschutz, 4 x Kabelbinder 203681 / 818660300010 Lichtwellenleiter-Spleißkassette 2016-03-24·BA00·III·de·03 8186...

  • Page 8: De 11 Installation

    - Sicherstellen, dass der angegebenen Mindestbiegeradius (35 mm) eingehalten wird.  Außerhalb der LWL-Spleißkassette sind die Mindestbiegeradien der Kabelhersteller zu beachten. 11.1 Mögliche Verlegearten Innerhalb der Spleißkassette können die Lichtwellenleiter wie folgt verlegt werden: 14060E00 14061E00 Variante 1 Variante 2 Lichtwellenleiter-Spleißkassette 203681 / 818660300010 8186 2016-03-24·BA00·III·de·03...

  • Page 9: 11.2 Lichtwellenleiter Anschließen

    - Kabelummantelung und Bündeladern mit geeignetem Werkzeug gemäß Skizze abisolieren. 1 = Kabelummantelung, 2 = Bündeladern, 3 = LWL-Fasern 50 mm 1500 mm 14345E00 - Bündeladern mit Isolierband umwickeln und mit Kabelbindern an der unteren Spleißkassetten-Gehäuseseite befestigen. 203681 / 818660300010 Lichtwellenleiter-Spleißkassette 2016-03-24·BA00·III·de·03 8186...

  • Page 10: De De

    - Sicherstellen, dass das Gerät nicht beschädigt ist. - Sicherstellen, dass das Gerät vorschriftsmäßig installiert ist. - Fremdkörper aus dem Gerät entfernen. - Sicherstellen, dass Lichtwellenleiter und Kabelbinder fest in der Spleißkassette arretiert sind. Lichtwellenleiter-Spleißkassette 203681 / 818660300010 8186 2016-03-24·BA00·III·de·03...

  • Page 11: Instandhaltung, Wartung Und Störbeseitigung

    Ist die Spleißkassette beschädigt, muss diese ausgetauscht werden. Eine Reparatur ist nicht zulässig. Entsorgung Die nationalen Vorschriften zur Abfallbeseitigung sind zu beachten. Zubehör und Ersatzteile WARNUNG Es sind nur Original-Zubehörteile und Original-Ersatzteile der Fa. R. STAHL zu verwenden. Zubehör und Ersatzteile Benennung Abbildung Beschreibung Art.
  • Page 12 Operating instructions Additional languages www.stahl-ex.com Optical Fibre Splice Cassette 8186...
  • Page 13 11.2 Connecting the Optical Fibre Cables ..............7 Fastening ......................8 Putting into Service .....................8 Maintenance, overhaul and repair ..............9 Disposal ......................9 Accessories and Spare Parts ................9 General Information Manufacturer R. STAHL Schaltgeräte GmbH Am Bahnhof 30 74638 Waldenburg Germany Tel.: +49 7942 943-0 Fax: +49 7942 943-4333 Internet: www.stahl-ex.com...

  • Page 14: En En

    Conformity to Standards The relevant standards are listed in the EC Declaration of Conformity or IECEx Certificate of Conformity. These documents can be downloaded in the download area on the internet page www.stahl-ex.com. 203681 / 818660300010 Optical Fibre Splice Cassette 2016-03-24·BA00·III·en·03 8186...

  • Page 15: En 6 Technical Data

    1 splice protector holder 6-way, 6 shrink splice protectors, 4 cable ties Dimensions 210 x 104 x 10 mm (L x W x H) Transport and storage - Transport and storage are only permitted in the original packaging. Optical Fibre Splice Cassette 203681 / 818660300010 8186 2016-03-24·BA00·III·en·03...

  • Page 16: Dimensions

    The fibre optics may only be mounted with the corresponding splice holders with shrink splice protector.  Accessories set (art. no. 203682): 1 splice holder, 6 shrink splice protectors, 4 cable ties 203681 / 818660300010 Optical Fibre Splice Cassette 2016-03-24·BA00·III·en·03 8186...

  • Page 17: En 11 Installation

    Outside of the FO splice cassette the minimum bending radii of the cable manufacturer are to be observed. 11.1 Possible Installation Methods Inside the splice cassette, the optical fibre cables can be installed as follows: 14060E00 14061E00 Version 1 Version 2 Optical Fibre Splice Cassette 203681 / 818660300010 8186 2016-03-24·BA00·III·en·03...

  • Page 18: Connecting The Optical Fibre Cables

    3 = optical fibres 50 mm 1500 mm 14345E00 - Wrap an insulating tape around the multifibre loose buffers and fasten them using cable ties at the lower enclosure side of the splice cassette. 203681 / 818660300010 Optical Fibre Splice Cassette 2016-03-24·BA00·III·en·03 8186...

  • Page 19: En 12 Fastening

    - Make sure that the device is installed correctly. - Remove any foreign objects from the device. - Make sure that the optical fibre cable and the cable tie are firmly arrested in the splice cassette. Optical Fibre Splice Cassette 203681 / 818660300010 8186 2016-03-24·BA00·III·en·03...

  • Page 20: Maintenance, Overhaul And Repair

    In case the splice cassette is damaged, it must be replaced. Repair work is not permitted. Disposal The national waste disposal regulations have to be observed. Accessories and Spare Parts WARNING Use only original R. STAHL accessories and spare parts. Accessories and Spare Parts Designation Figure Description Art.
