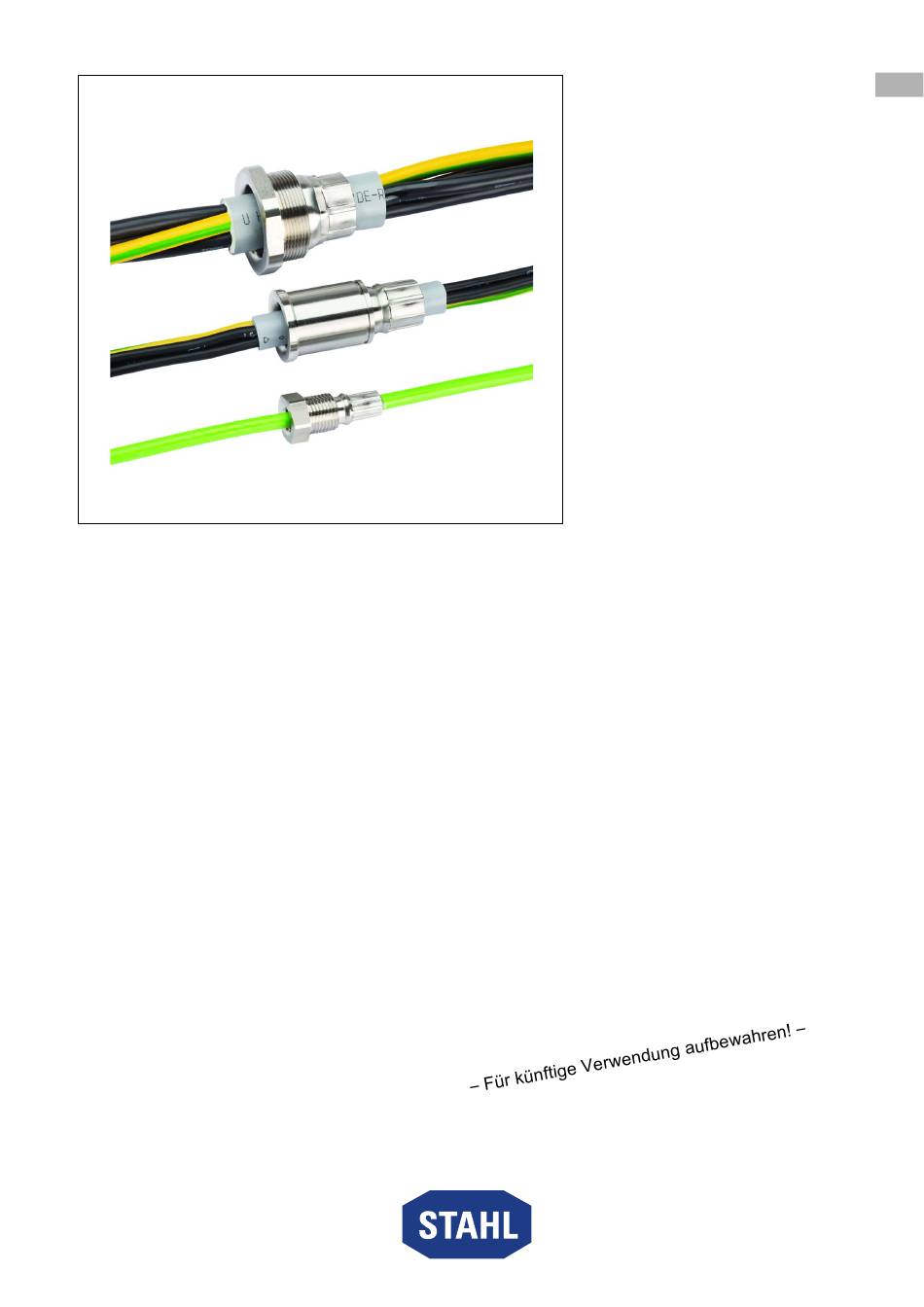

- Page 1 Betriebsanleitung Additional languages r-stahl.com Leitungsdurchführung Reihe 8177/1...
- Page 2 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Angaben....................3 Hersteller......................3 Zu dieser Betriebsanleitung .................3 Weitere Dokumente .....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ................4 Symbole am Gerät ....................4 Sicherheit ......................5 Bestimmungsgemäße Verwendung..............5 Qualifikation des Personals .................5 Restrisiken ......................6 Transport und Lagerung ..................7 Montage und Installation..................7 Montage / Demontage ..................7...
- Page 3 ▶ Betriebsanleitung dem Bedien- und Wartungspersonal jederzeit zugänglich machen. ▶ Betriebsanleitung an jeden folgenden Besitzer oder Benutzer des Geräts weitergeben. ▶ Betriebsanleitung bei jeder von R. STAHL erhaltenen Ergänzung aktualisieren. ID-Nr.: 277676 / 817760300010 Publikationsnummer: 2024-04-17·BA00·III·de·00 Die Originalbetriebsanleitung ist die deutsche Ausgabe.
- Page 4 Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Hinweis zum leichteren Arbeiten Gefahrensituation, die bei Nichtbeachtung der GEFAHR! Sicherheitsmaßnahmen zum Tod oder zu schweren Verletzungen mit bleibenden Schäden führen kann. Gefahrensituation, die bei Nichtbeachtung der WARNUNG! Sicherheitsmaßnahmen zu schweren Verletzungen führen kann.
- Page 5 Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •...
- Page 6 Gerät nur in Originalverpackung oder gleichwertiger Verpackung transportieren. ▶ Verpackung und Gerät auf Beschädigung prüfen. Beschädigungen umgehend an R. STAHL melden. Beschädigtes Gerät nicht in Betrieb nehmen. Unsachgemäße Montage, Installation, Inbetriebnahme, Instandhaltung oder Reinigung Grundlegende Arbeiten wie Montage, Inbetriebnahme, Instandhaltung oder Reinigung des Geräts dürfen nur nach gültigen nationalen Bestimmungen des Einsatzlandes und...
- Page 7 Transport und Lagerung Transport und Lagerung ▶ Gerät sorgfältig und unter Beachtung der Sicherheitshinweise (siehe Kapitel "Sicherheit") transportieren und lagern. Montage und Installation Montage / Demontage ▶ Gerät sorgfältig und nur unter Beachtung der Sicherheitshinweise (siehe Kapitel "Sicherheit") montieren. ▶ Folgende Einbaubedingungen und Montageanweisungen genau durchlesen und exakt befolgen.
- Page 8 Montage und Installation 23347E00 Reserveeinsatz steckbar 8177/1-8 Legende = Reserveeinsatz steckbar = Gewindestück = Gehäusewand Ex d = Sicherungsring Bei der Montage Folgendes beachten: ▶ Leitungsdurchführungen dürfen von beiden Seiten eingeschraubt werden. Vorgegebene Anzugsdrehmomente einhalten, siehe Kapitel "Technische Daten". ▶ Leitungsdurchführung gegen Verdrehen oder Selbstlockerung durch Verkleben der Gewindefläche sichern.
- Page 9 Inbetriebnahme Installation 5.2.1 Leiteranschluss ▶ Auf vorgeschriebene Querschnitte der Leiter achten. ▶ Mindestlänge des Leitungsmantels beachten, siehe Abbildung. ▶ Gesamtlänge der Leitung beachten: min. 400 mm, wobei die Mindestlänge auf einer Seite mindestens 100 mm sein muss. 23552E00 Inbetriebnahme Vor Inbetriebnahme folgende Prüfschritte durchführen: ▶...
- Page 10 ▶ Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung. ▶ Kundenservice persönlich kontaktieren.
- Page 11 Anhang A Anhang A 12.1 Technische Daten Explosionsschutz Global (IECEx) IECEx PTB 20.0039U Ex db IIC Gb Europa (ATEX) PTB 20 ATEX 1017 U E II 2 G Ex db IIC Gb Bescheinigungen und Zertifikate Bescheinigungen IECEx, ATEX Technische Daten Elektrische Daten Nennspannung U Aderleitungen...
- Page 12 Anhang A Technische Daten Mechanische Daten Material Gewindestück Messing Buchse Edelstahl Reserveeinsatz Messing Leitung Querschnitt 0,75 ... 70 mm Ausführung Aderleitungen Silikon / Gummi: 50 / 70 mm Mantelleitungen Silikon / PVC: 0,75 ... 35 mm Anzahl Adern Silikon: 2 ... 25 (Mantelleitungen) PVC: 2 ...
- Page 13 Anhang A Strombelastbarkeit [A] für Einphasenwechselstrom und Gleichstromkreise Angaben in Abhängigkeit von: • Umgebungstemperatur 30 °C • Querschnitt A [mm ], siehe Tabelle • Anzahl der belasteten Adern n, siehe Tabelle Querschnitt A [mm 0,75 Anzahl der ≤ 3 11,4 14,4 18,2 24,3...
- Page 14 Anhang A Strombelastbarkeit [A] für Drehstromkreise Angaben in Abhängigkeit von: • Umgebungstemperatur 30 °C • Querschnitt A [mm ], siehe Tabelle • Anzahl der belasteten Wechsel- oder Drehstromkreise k, siehe Tabelle Querschnitt A [mm 0,75 Anzahl der 10,1 12,7 16,1 21,4 28,1 36,2...
- Page 15 – 0,79 – – – 0,71 – – – 0,61 – – – – – – 0,35 Die Berechnung der Umrechnungsfaktoren erfolgte nach DIN EN 0298 Teil 4. Weitere technische Daten, siehe r-stahl.com. 277676 / 817760300010 Leitungsdurchführung 2024-04-17·BA00·III·de·00 Reihe 8177/1...
- Page 16 Anhang B Anhang B 13.1 Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten L max SW D SW L1 8177/1-1-M10 M10 41,2 13,5 [1,62] [0,51] [0,55] [0,29] [0,53] 8177/1-1-M12 M12 41,5 13,5 [1,63] [0,67] [0,75] [0,29] [0,53] 8177/1-1-M16 M16 42,4...
- Page 17 Anhang B Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten D SW L1 8177/1-8-D12 M16 34,9 [0,47] [1,37] [0,75] [0,83] [0,29] [0,67] 8177/1-8-D16 M20 35,4 [0,63] [1,39] [0,95] [1,06] [0,29] [0,67] 8177/1-8-D20 M25 35,8 [0,79] [1,41] [1,18] [1,29] [0,29] [0,67] 8177/1-8-D25 M32 [0,98]...
- Page 19 Operating instructions Additional languages r-stahl.com Cable feedthrough Series 8177/1...
- Page 20 Contents Contents General Information .....................3 Manufacturer......................3 About these Operating Instructions..............3 Further Documents ....................3 Conformity with Standards and Regulations............3 Explanation of Symbols ..................4 Symbols used in these Operating Instructions.............4 Symbols on the Device ..................4 Safety........................5 Intended Use......................5 Personnel Qualification ..................5 Residual Risks .....................6 Transport and Storage ..................7 Mounting and Installation ..................7 Mounting/Dismounting ..................7...
- Page 21 Make the operating instructions accessible to operating and maintenance staff at all times. ▶ Pass the operating instructions on to each subsequent owner or user of the device. ▶ Update the operating instructions every time R. STAHL issues an amendment. ID no.: 277676 / 817760300010 Publication code: 2024-04-17·BA00·III·en·00...
- Page 22 Explanation of Symbols Explanation of Symbols Symbols used in these Operating Instructions Symbol Meaning Handy hint for making work easier Dangerous situation which can result in fatal or severe injuries DANGER! causing permanent damage if the safety measures are not complied with.
- Page 23 Specialists who perform these activities must have a level of knowledge that meets applicable national standards and regulations. Additional knowledge is required for any activity in hazardous areas! R. STAHL recommends having a level of knowledge equal to that described in the following standards: •...
- Page 24 Transport the device only in its original packaging or in equivalent packaging. ▶ Check the packaging and the device for damage. Report any damage to R. STAHL immediately. Do not commission a damaged device. Improper mounting, installation, commissioning, maintenance or cleaning...
- Page 25 Transport and Storage Transport and Storage ▶ Transport and store the device carefully and in accordance with the safety notes (see "Safety" chapter). Mounting and Installation Mounting/Dismounting ▶ Mount the device carefully and only in accordance with the safety notes (see "Safety"...
- Page 26 Mounting and Installation 23347E00 Reserve insert, pluggable 8177/1-8 Legend = reserve insert, pluggable = threaded piece = Ex d enclosure wall = locking ring Observe the following during mounting: ▶ Cable feedthroughs may be screwed in from either side. Comply with the specified tightening torques, see the "Technical data" chapter. ▶...
- Page 27 Commissioning Installation 5.2.1 Conductor Connection ▶ Ensure that conductors have the specified cross sections. ▶ Note the minimum length of the cable sheath, see figure. ▶ Note the total length of the cable: Min. 400 mm, where the minimum length of one side has to be at least 100 mm.
- Page 28 Returning the Device ▶ Only return or package the devices after consulting R. STAHL! Contact the responsible representative from R. STAHL. R. STAHL's customer service is available to handle returns if repair or service is required. ▶ Contact customer service personally. ▶...
- Page 29 Appendix A Appendix A 12.1 Technical Data Explosion protection Global (IECEx) IECEx PTB 20.0039U Ex db IIC Gb Europe (ATEX) PTB 20 ATEX 1017 U E II 2 G Ex db IIC Gb Certifications and certificates Certifications IECEx, ATEX Technical data Electrical data Nominal voltage U Single cores...
- Page 30 Appendix A Technical data Mechanical data Material Threaded piece Brass Bushing Stainless steel Reserve insert Brass Cable Cross section 0.75 to 70 mm Version Single cores Silicone/rubber: 50/70 mm Sheathed cables Silicone/PVC: 0.75 to 35 mm Number of wires Silicone: 2 to 25 (sheathed cables) PVC: 2 to 61 (further versions on request)
- Page 31 Appendix A Current carrying capacity [A] for single-phase AC and DC circuits Data based on: • Ambient temperature of 30 °C • Cross section A [mm ], see table • Number of wires under load n, see table Cross section A [mm 0.75 Number of ≤...
- Page 32 Appendix A Current carrying capacity [A] for three-phase-current circuits Data based on: • Ambient temperature of 30 °C • Cross section A [mm ], see table • Number of AC or three-phase-current circuits under load k, see table Cross section A [mm 0.75 Number of 10.1...
- Page 33 – – 0.71 – – – 0.61 – – – – – – 0.35 The conversion factors were calculated according to DIN EN 0298 Part 4. For further technical data, see r-stahl.com. 277676 / 817760300010 Cable feedthrough 2024-04-17·BA00·III·en·00 Series 8177/1...
- Page 34 Appendix B Appendix B 13.1 Dimensions/Fastening Dimensions Dimensional drawings (all dimensions in mm [inch]) – Subject to change Type L max A/F D A/F L1 8177/1-1-M10 M10 41.2 13.5 [1.62] [0.51] [0.55] [0.29] [0.53] 8177/1-1-M12 M12 41.5 13.5 [1.63] [0.67] [0.75] [0.29] [0.53]...
- Page 35 Appendix B Dimensional drawings (all dimensions in mm [inch]) – Subject to change Type D A/F L1 8177/1-8-D12 M16 34.9 [0.47] [1.37] [0.75] [0.83] [0.29] [0.67] 8177/1-8-D16 M20 35.4 [0.63] [1.39] [0.95] [1.06] [0.29] [0.67] 8177/1-8-D20 M25 35.8 [0.79] [1.41] [1.18] [1.29] [0.29]...
