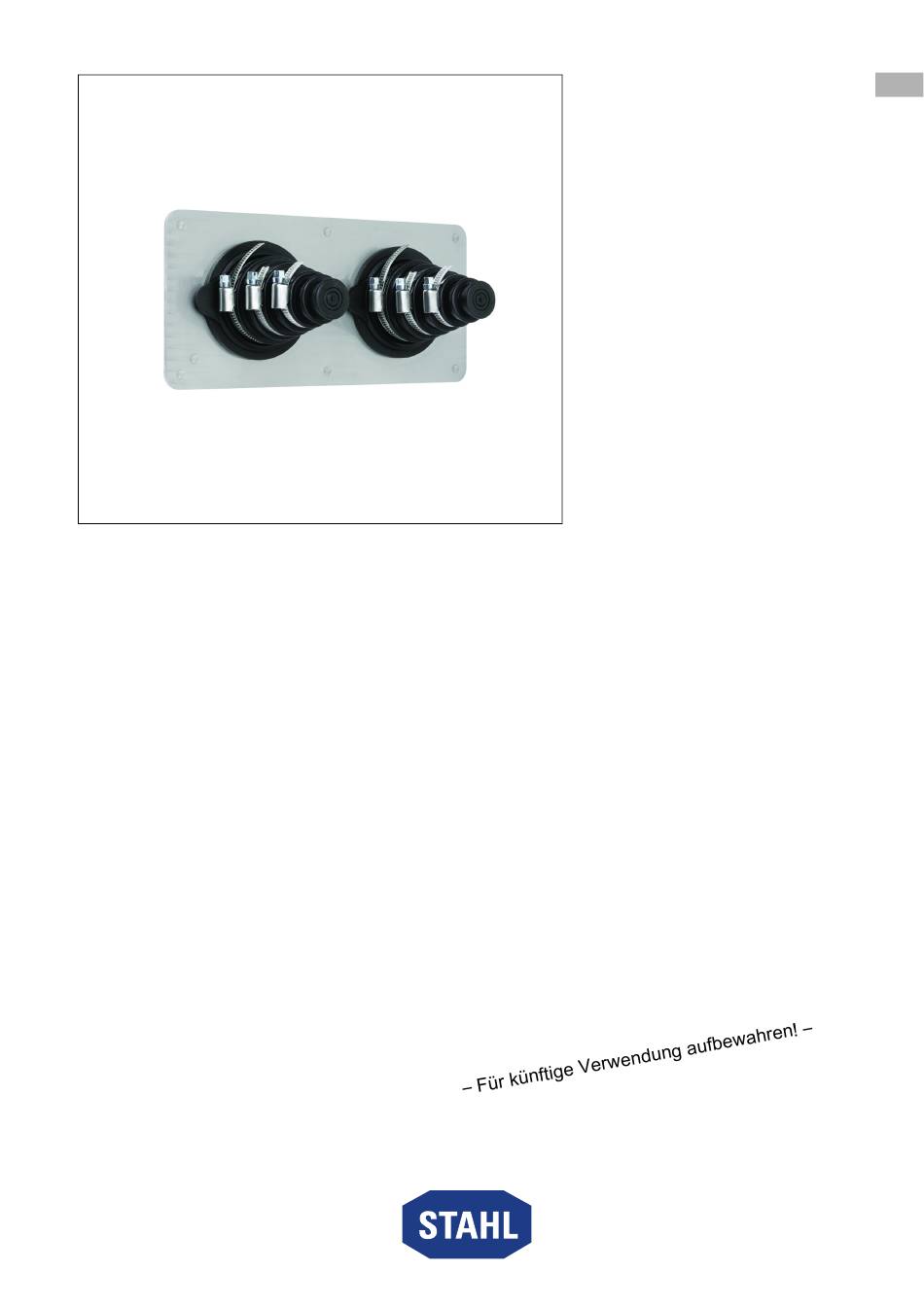

- Page 1 Betriebsanleitung Additional languages r-stahl.com Kabeleinführungstülle Reihe 8169/1...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Angaben....................3 Hersteller......................3 Zu dieser Betriebsanleitung .................3 Weitere Dokumente .....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ................4 Symbole am Gerät ....................4 Sicherheit ......................5 Bestimmungsgemäße Verwendung..............5 Qualifikation des Personals .................5 Restrisiken ......................6 Transport und Lagerung ..................6 Projektierung......................7 Montage und Installation..................9... -
Page 3: Allgemeine Angaben
▶ Betriebsanleitung dem Bedien- und Wartungspersonal jederzeit zugänglich machen. ▶ Betriebsanleitung an jeden folgenden Besitzer oder Benutzer des Geräts weitergeben. ▶ Betriebsanleitung bei jeder von R. STAHL erhaltenen Ergänzung aktualisieren. ID-Nr.: 285616 / 816960300010 Publikationsnummer: 2021-11-16·BA00·III·de·00 Die Originalbetriebsanleitung ist die deutsche Ausgabe. -
Page 4: Erläuterung Der Symbole
Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Hinweis zum leichteren Arbeiten Gefahrensituation, die bei Nichtbeachtung der GEFAHR! Sicherheitsmaßnahmen zum Tod oder zu schweren Verletzungen mit bleibenden Schäden führen kann. Gefahrensituation, die bei Nichtbeachtung der WARNUNG! Sicherheitsmaßnahmen zu schweren Verletzungen führen kann. -
Page 5: Se Fi
Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •... -
Page 6: Restrisiken
Gerät nur in Originalverpackung oder gleichwertiger Verpackung transportieren. ▶ Verpackung und Gerät auf Beschädigung prüfen. Beschädigungen umgehend an R. STAHL melden. Beschädigtes Gerät nicht montieren und nicht in Betrieb nehmen. Unsachgemäße Montage, Installation, Inbetriebnahme, Instandhaltung oder Reinigung Grundlegende Arbeiten wie Montage, Installation, Inbetriebnahme, Instandhaltung oder Reinigung des Geräts dürfen nur nach gültigen nationalen Bestimmungen des Einsatzlandes... -
Page 7: Projektierung
Durchmesser der zu verlegenden Leitung auf den Klemmbereich der Kabeleinführungstülle abstimmen. ▶ Verwendung einer Zugentlastung der Ausführung B nach DIN EN 62444. Optional kann die Zugentlastung der Fa. R. STAHL verwendet werden. Der Klemmbereich der Kabeleinführungstülle reicht von 22 ... 57 mm. ▶ Folgende Abmessungen berücksichtigen: Wandstärke... - Page 8 Projektierung Positionierung der Zugentlastung (optional, nur für fest verlegte Leitungen) alle Maße in mm [Zoll] 22 [ 0,86] > > 22644E00 *) Einbau Zugentlastung: Abstand von Kabeleinführungstülle zur Auflagefläche Zugentlastung min.120 [4,72] 22679E00 Bohrbild Zugentlastung alle Maße in mm [Zoll] M5 [0,20] 20 [0,79] 22640E00...
-
Page 9: Montage Und Installation
Montage und Installation Montage und Installation Montage / Demontage ▶ Gerät sorgfältig und nur unter Beachtung der Sicherheitshinweise (siehe Kapitel "Sicherheit") montieren. ▶ Folgende Einbaubedingungen und Montageanweisungen genau durchlesen und exakt befolgen. 6.1.1 Gebrauchslage ▶ Kabeleinführungstülle nur in der Grafik gezeigten Position montieren. 22693E00 285616 / 816960300010 Kabeleinführungstülle... - Page 10 Montage und Installation 6.1.2 Montage Kabeleinführungstülle GEFAHR! Explosionsgefahr durch zu große oder scharfkantige Bohrung in der Einbauwand! Nichtbeachten führt zu tödlichen oder schweren Verletzungen. ▶ Vor Montage der Kabeleinführungstülle Bohrdurchmesser und Wandstärke kontrollieren. ▶ Sicherstellen, dass die Bohrung gratfrei ist. 22686E00 22683E00 ▶...
- Page 11 Montage und Installation ▶ Schlauchschellengröße entsprechend des Klemmbereichs der Kabeleinführungstülle auswählen, siehe Kapitel "Technische Daten". 22685E00 ▶ Schlauchschelle an der für den Klemmbereich vorgesehenen Position positionieren (Abbildung ist beispielhaft dargestellt). ▶ Leitung durch die Kabeleinführungstülle durchführen. Darauf achten, dass der Leitungsmantel frei von Verunreinigungen ist. Zulässige Anzugsdrehmomente beachten (siehe "Technische Daten").
- Page 12 Montage und Installation 6.1.3 Montage Zugentlastung (optional) ▶ 22680E00 Haltebügel auf Montageplatte montieren. alle Maße in mm [Zoll] 39-51 51-57 22-39 Ø Ø Ø [ 0,87-1,54] [ 1,54-2,01] [ 2,01-2.24] Ø Ø Ø 22641E00 22643E00 22642E00 Legende = Klemmkomponente mit Durchgangsbohrung = Klemmkomponente mit Gewinde ▶...
-
Page 13: Installation
• Kabeleinführungstülle frei von Staub und Verschmutzung, • Sicherstellen der bestimmungsgemäßen Verwendung. Wartung ▶ Gerät gemäß den geltenden nationalen Bestimmungen und den Sicherheitshinweisen dieser Betriebsanleitung (Kapitel "Sicherheit") warten. Reparatur ▶ Reparaturen am Gerät nur durch R. STAHL durchführen lassen. 285616 / 816960300010 Kabeleinführungstülle 2021-11-16·BA00·III·de·00 Reihe 8169/1... -
Page 14: Rücksendung
▶ Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung. ▶ Kundenservice persönlich kontaktieren. -
Page 15: Anhang A
Schlauchschelle 50 ... 70 (Art. Nr. 284747) 51 ... 57 mm Anzugsdrehmoment Schlauchschelle: 3 Nm Zugentlastung: 2,7 Nm (Haltebügel M5) 3,5 Nm (Bügel / Schiene M6) Wandeinbaustärke 5,0 ... 5,8 mm Weitere technische Daten, siehe r-stahl.com. 285616 / 816960300010 Kabeleinführungstülle 2021-11-16·BA00·III·de·00 Reihe 8169/1... -
Page 16: 15.1 Maßangaben / Befestigungsmaße
Anhang B Anhang B 15.1 Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 115,20 [4,54] 22678E00 108 [4,25] 22637E00 8169/1 optionale Zugentlastung Kabeleinführungstülle Kabeleinführungstülle 285616 / 816960300010 Reihe 8169/1 2021-11-16·BA00·III·de·00... - Page 17 Operating instructions Additional languages r-stahl.com Cable entry grommet Series 8169/1...
- Page 18 Contents Contents General Information .....................3 Manufacturer......................3 About these Operating Instructions..............3 Further Documents ....................3 Conformity with Standards and Regulations............3 Explanation of Symbols ..................4 Symbols used in these Operating Instructions.............4 Symbols on the Device ..................4 Safety........................5 Intended Use......................5 Personnel Qualification ..................5 Residual Risks .....................6 Transport and Storage ..................6 Project Engineering....................7 Mounting and Installation ..................9...
-
Page 19: En Fr
Make the operating instructions accessible to operating and maintenance staff at all times. ▶ Pass the operating instructions on to each subsequent owner or user of the device. ▶ Update the operating instructions every time R. STAHL issues an amendment. ID no.: 285616 / 816960300010 Publication code: 2021-11-16·BA00·III·en·00... -
Page 20: Explanation Of Symbols
Explanation of Symbols Explanation of Symbols Symbols used in these Operating Instructions Symbol Meaning Handy hint for making work easier Dangerous situation which can result in fatal or severe injuries DANGER! causing permanent damage if the safety measures are not complied with. -
Page 21: Se Fi
Specialists who perform these activities must have a level of knowledge that meets applicable national standards and regulations. Additional knowledge is required for any activity in hazardous areas! R. STAHL recommends having a level of knowledge equal to that described in the following standards: •... -
Page 22: Residual Risks
Transport the device only in its original packaging or in equivalent packaging. ▶ Check the packaging and the device for damage. Report any damage to R. STAHL immediately. Do not mount or commission a damaged device. Improper mounting, installation, commissioning, maintenance or cleaning... -
Page 23: Project Engineering
▶ Use version B strain relief in accordance with DIN EN 62444. Optionally, strain relief from R. STAHL can be used. The clamping range of the cable entry grommet ranges from 22 to 57 mm. ▶ Note the following dimensions:... - Page 24 Project Engineering Positioning of strain relief (optional, only for fixed laid conductors) All dimensions in mm [inch] 22 [ 0,86] > > 22644E00 *) Installation of strain relief: Distance from cable entry grommet to strain relief contact surface min.120 [4,72] 22679E00 Strain relief drilling hole pattern All dimensions in mm [inch]...
-
Page 25: Mounting And Installation
Mounting and Installation Mounting and Installation Mounting/Dismounting ▶ Mount the device carefully and only in accordance with the safety information (see "Safety" chapter). ▶ Read through the following installation conditions and assembly instructions carefully and follow them precisely. 6.1.1 Operating Position ▶... - Page 26 Mounting and Installation 6.1.2 Mounting the Cable Entry Grommet DANGER! Explosion hazard because the drilled hole in the installation wall is too large or sharp-edged! Non-compliance results in fatal or severe injuries. ▶ Before mounting the cable entry grommet, check the drilling diameter and wall thickness.
- Page 27 Mounting and Installation ▶ Select the hose clamp size corresponding to the clamping range of the cable entry grommet, see "Technical data" chapter. 22685E00 ▶ Position the hose clamp at the position intended for the clamping range (figure is provided as an example). ▶...
- Page 28 Mounting and Installation 6.1.3 Mounting the Strain Relief (optional) ▶ 22680E00 Mount the retaining bracket on the mounting plate. All dimensions in mm [inch] 39-51 51-57 22-39 Ø Ø Ø [ 0,87-1,54] [ 1,54-2,01] [ 2,01-2.24] Ø Ø Ø 22641E00 22643E00 22642E00 Legend...
-
Page 29: Installation
Perform overhaul of the device according to the applicable national regulations and the safety notes in these operating instructions ("Safety" chapter). Repair ▶ Repair work on the device must be performed only by R. STAHL. 285616 / 816960300010 Cable entry grommet 2021-11-16·BA00·III·en·00... -
Page 30: Returning The Device
Returning the Device ▶ Only return or package the devices after consulting R. STAHL! Contact the responsible representative from R. STAHL. R. STAHL's customer service is available to handle returns if repair or service is required. ▶ Contact customer service personally. ▶... -
Page 31: 14.1 Technical Data
51 to 57 mm Tightening torque Hose clamp: 3 Nm Strain relief: 2.7 Nm (retaining bracket M5) 3.5 Nm (bracket/bar M6) Wall mounting 5.0 to 5.8 mm thickness For further technical data, see r-stahl.com. 285616 / 816960300010 Cable entry grommet 2021-11-16·BA00·III·en·00 Series 8169/1... -
Page 32: 15.1 Dimensions/Fastening Dimensions
Appendix B Appendix B 15.1 Dimensions/Fastening Dimensions Dimensional drawings (all dimensions in mm [inch]) – Subject to change 115,20 [4,54] 22678E00 108 [4,25] 22637E00 8169/1 Optional strain relief Cable entry grommet Cable entry grommet 285616 / 816960300010 Series 8169/1 2021-11-16·BA00·III·en·00...
