10

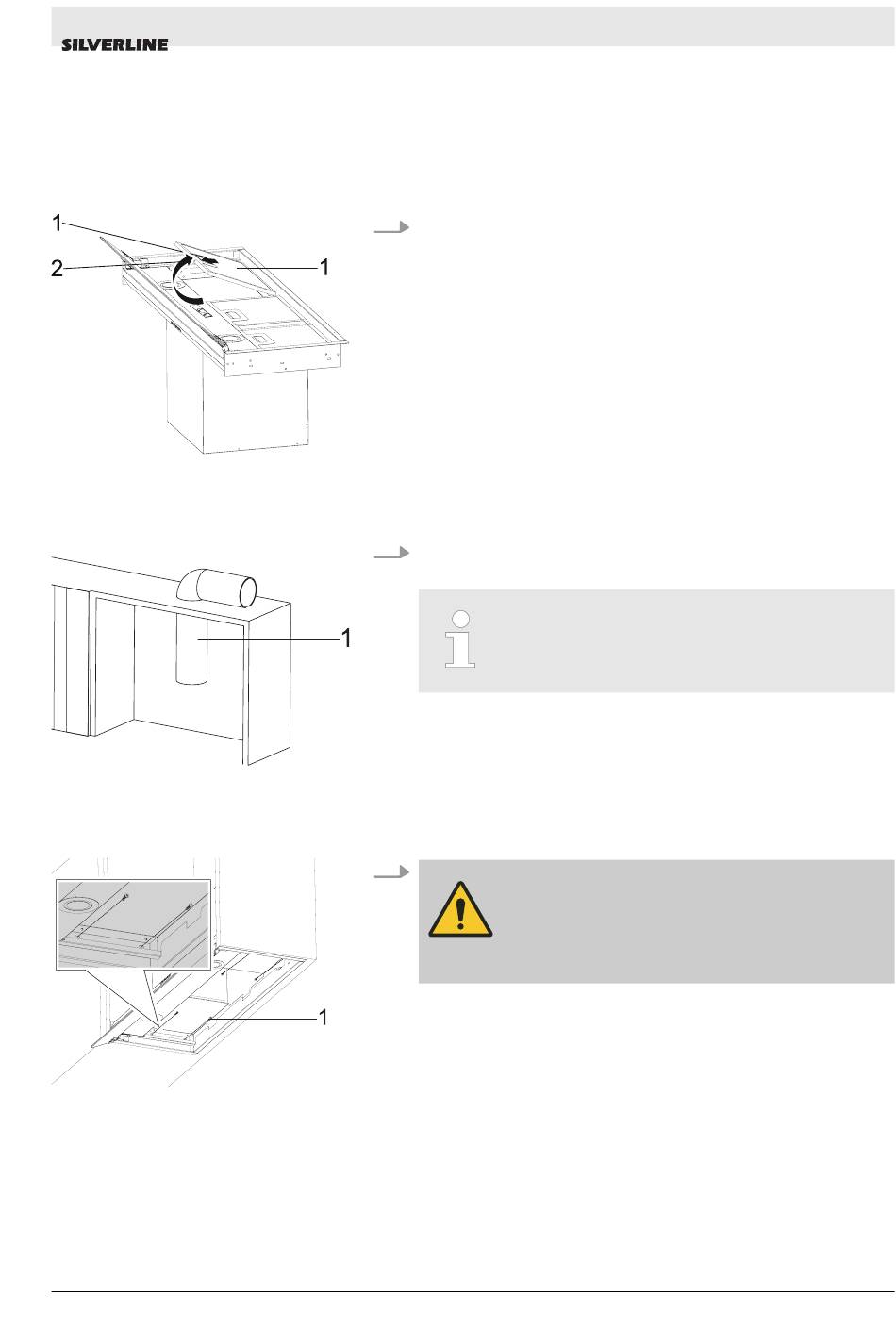

INSTALALZIONE DEL PRODOTTO

Fig. 10
1- Filtro in Alluminio
Fig. 11
1- Tubo di uscita dell'aria
Fig. 12
14.12.2020
Preparare la superficie di montaggio in linea con le dimensioni spe-
cificate nelle fıgure tecniche ().
1. Rimuovere l'imballaggio dell'apparecchiatura e posizionare i
filtri in alluminio rivolti verso l'alto. (Fig. 10).
Premere il fermo del filtro in alluminio (Fig. 10/1) e tirare
verso l'alto (Fig. 10/ 2) per rimuoverlo.
2. Portare il tubo di scarico dell'aria nella cabina in cui verrà
montato l'apparecchiatura (Fig. 11).
3.
Montare la cappa attraverso i fori di montaggio sul lato destro
e sinistro più corto con 2 pz. di 3,9x16 viti all'armadio
(Fig. 12).
Realizzare il collegamento di uscita dell'aria
Attaccare i filtri in alluminio della cappa.
3129 GUIDA UTENTE DELLA CAPPA
INSTALALZIONE DEL PRODOTTO
Il diametro del tubo di scarico dell'aria della
canna fumaria deve essere Ø150mm.
ATTENZIONE!
Posizionare la superficie anteriore della
cappa a pieno contatto con la superficie
anteriore dell'armadio (Fig. 12).
23
