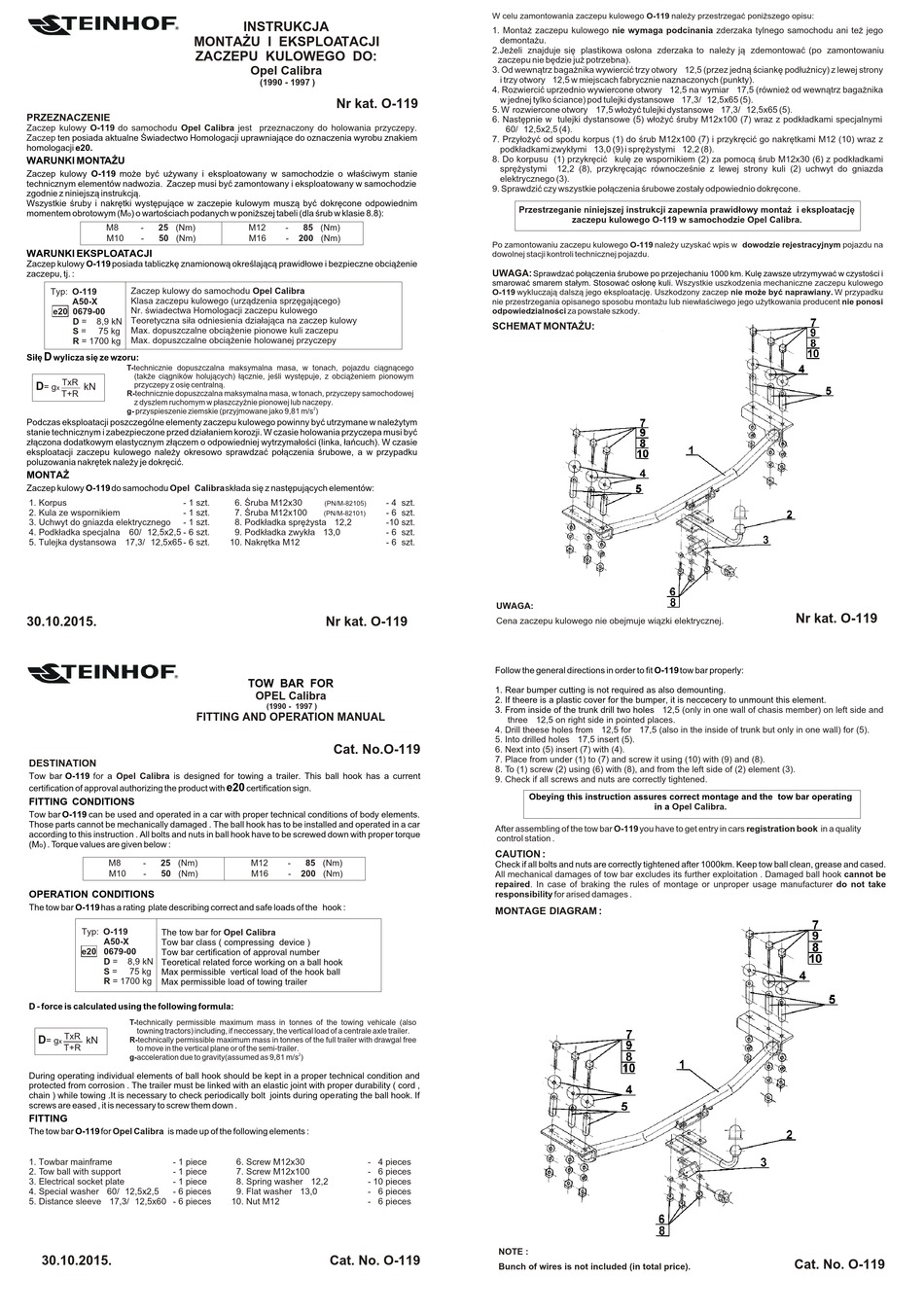

Steinhof O-119 Fitting And Operation Manual

MONTA¯U I EKSPLOATACJI
ZACZEPU KULOWEGO DO:
PRZEZNACZENIE
Zaczep kulowy O-119 do samochodu Opel Calibra jest przeznaczony do holowania przyczepy.
Zaczep ten posiada aktualne Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia wyrobu znakiem
homologacji e20.
WARUNKI MONTA¯U
Zaczep kulowy O-119 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (M ) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
o
M8 - 25 (Nm)
M10 - 50 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy O-119 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
zaczepu, tj. :
Zaczep kulowy do samochodu Opel Calibra
Typ: O-119
Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
A50-X
Nr. œwiadectwa Homologacji zaczepu kulowego
e20 0679-00
Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
D = 8,9 kN
Max. dopuszczalne obci¹¿enie pionowe kuli zaczepu
S = 75 kg
Max. dopuszczalne obci¹¿enie holowanej przyczepy
R = 1700 kg
D
Si³ê wylicza siê ze wzoru:
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
TxR
D kN przyczepy z osiê centraln¹.
= g
x
T+R
R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g- przyspieszenie ziemskie (przyjmowane jako 9,81 m/s )
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Zaczep kulowy O-119 do samochodu Opel Calibra
1. Korpus - 1 szt.
2. Kula ze wspornikiem - 1 szt.
3. Uchwyt do gniazda elektrycznego - 1 szt.
4. Podk³adka specjalna Ø60/Ø12,5x2,5
- 6 szt.
5. Tulejka dystansowa Ø17,3/Ø12,5x65
- 6 szt.
30.10.2015.
FITTING AND OPERATION MANUAL

DESTINATION

Tow bar O-119 for a Opel Calibra is designed for towing a trailer. This ball hook has a current
certification of approval authorizing the product with

FITTING CONDITIONS

Tow bar O-119 can be used and operated in a car with proper technical conditions of body elements.
Those parts cannot be mechanically damaged . The ball hook has to be installed and operated in a car
according to this instruction . All bolts and nuts in ball hook have to be screwed down with proper torque
(M ) . Torque values are given below :
o
M8 - 25 (Nm)
M10 - 50 (Nm)

OPERATION CONDITIONS

The tow bar O-119 has a rating plate describing correct and safe loads of the hook :
Typ: O-119 The tow bar for
A50-X
Tow bar class ( compressing device )
e20 0679-00
Tow bar certification of approval number
D = 8,9 kN Teoretical related force working on a ball hook
S = 75 kg
Max permissible vertical load of the hook ball
R = 1700 kg
Max permissible load of towing trailer
D - force is calculated using the following formula:
T-technically permissible maximum mass in tonnes of the towing vehicale (also
towning tractors) including, if neccessary, the vertical load of a centrale axle trailer.
TxR
D
kN R-technically permissible maximum mass in tonnes of the full trailer with drawgal free
= g
x
T+R
to move in the vertical plane or of the semi-trailer.
g-acceleration due to gravity(assumed as 9,81 m/s )
During operating individual elements of ball hook should be kept in a proper technical condition and
protected from corrosion . The trailer must be linked with an elastic joint with proper durability ( cord ,
chain ) while towing .It is necessary to check periodically bolt joints during ope rating the ball hook. If
screws are eased , it is necessary to screw them down .

FITTING

The tow bar O-119 for Opel Calibra is made up of the following elements :
1. Towbar mainframe - 1 piece
2. Tow ball with support - 1 piece
3. Electrical socket plate - 1 piece
4. Special washer Ø60/Ø12,5x2,5
- 6 pieces
5. Distance sleeve Ø17,3/Ø12,5x60
- 6 pieces
30.10.2015.
INSTRUKCJA
Opel Calibra
(1990 - 1997 )
Nr kat. O-119
M12 - 85 (Nm)
M16 - 200 (Nm)
2
sk³ada siê z nastêpuj¹cych elementów:
6. Œruba M12x30 - 4 szt.
(PN/M-82105)
7. Œruba M12x100 - 6 szt.
(PN/M-82101)
8. Podk³adka sprê¿ysta Ø12,2
-10 szt.
9. Podk³adka zwyk³a Ø13,0
- 6 szt.
10. Nakrêtka M12 - 6 szt.
Nr kat. O-119
TOW BAR FOR
OPEL Calibra
(1990 - 1997 )
Cat. No.O-119
e20
certification sign.
M12 - 85 (Nm)
M16 - 200 (Nm)
Opel Calibra
2
6. Screw M12x30 - 4 pieces
7. Screw M12x100 - 6 pieces
8. Spring washer Ø12,2
- 10 pieces
9. Flat washer Ø13,0
- 6 pieces
10. Nut M12 - 6 pieces
Cat. No. O-119
W celu zamontowania zaczepu kulowego O-119 nale¿y przestrzegaæ poni¿szego opisu:
1. Monta¿ zaczepu kulowego nie wymaga podcinania zderzaka tylnego samochodu ani te¿ jego
demonta¿u.
2.Je¿eli znajduje siê plastikowa os³ona zderzaka to nale¿y j¹ zdemontowaæ (po zamontowaniu
zaczepu nie bêdzie ju¿ potrzebna).
3. Od wewn¹trz baga¿nika wywierciæ trzy otwory
i trzy otwory Ø12,5 w miejscach fabrycznie naznaczonych (punkty).
4. Rozwierciæ uprzednio wywiercone otwory Ø12,5 na wymiar Ø17,5 (równie¿ od wewn¹trz baga¿nika
w jednej tylko œciance) pod tulejki dystansowe Ø17,3/Ø12,5x65 (5).
5. W rozwiercone otwory Ø17,5 w³o¿yæ tulejki dystansowe Ø17,3/Ø12,5x65 (5).
6. Nastêpnie w tulejki dystansowe (5) w³o¿yæ œruby M12x100 (7) wraz z podk³adkami specjalnymi
Ø60/Ø12,5x2,5 (4).
7. Przy³o¿yæ od spodu korpus (1) do œrub M12x100 (7) i przykrêciæ go nakrêtkami M12 (10) wraz z
podk³adkami zwyk³ymi Ø13,0 (9) i sprê¿ystymi Ø12,2 (8).
8. Do korpusu (1) przykrêciæ kulê ze wspornikiem (2) za pomoc¹ œrub M12x30 (6) z podk³adkami
sprê¿ystymi Ø12,2 (8), przykrêcaj¹c równoczeœnie z lewej strony kuli (2) uchwyt do gniazda
elektrycznego (3).
9. Sprawdziæ czy wszystkie po³¹czenia œrubowe zosta³y odpowiednio dokrêcone.
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê
zaczepu kulowego O-119 w samochodzie Opel Calibra.
Po zamontowaniu zaczepu kulowego O-119 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym pojazdu na
dowolnej stacji kontroli technicznej pojazdu.
UWAGA:
Sprawdzaæ po³¹czenia œrubowe po przejechaniu 1000 km. Kulê zawsze utrzymywaæ w czystoœci i
smarowaæ smarem sta³ym. Stosowaæ os³onê kuli.
O-119 wykluczaj¹ dalsz¹ jego eksploatacjê. Uszkodzony zaczep nie mo¿e byæ naprawiany. W przypadku
nie przestrzegania opisanego sposobu monta¿u lub niew³aœciwego jego u¿ytkowania producent nie ponosi
odpowiedzialnoœci za powsta³e szkody.
SCHEMAT MONTA¯U:
UWAGA:
Cena zaczepu kulowego nie obejmuje wi¹zki elektrycznej.
Follow the general directions in order to fit O-119 tow bar properly:
1. Rear bumper cutting is not required as also demounting.
2. If theere is a plastic cover for the bumper, it is neccecery to unmount this element.
Ø12,5 (only in one wall of chasis member) on left side and
3. From inside of the trunk drill two holes
three Ø12,5 on right side in pointed places.
4. Drill theese holes from Ø12,5 for Ø17,5 (also in the inside of trunk but only in one wall) for (5).
5. Into drilled holes Ø17,5 insert (5).
6. Next into (5) insert (7) with (4).
7. Place from under (1) to (7) and screw it using (10) with (9) and (8).
8. To (1) screw (2) using (6) with (8), and from the left side of (2) element (3).
9. Check if all screws and nuts are correctly tightened.
Obeying this instruction assures correct montage and the tow bar operating
in a
After assembling of the tow bar O-119 you have to get entry in cars registration book in a quality
control station .

CAUTION :

Check if all bolts and nuts are correctly tightened after 1000km. Keep tow ball clean, grease and cased.
All mechanical damages of tow bar excludes its further exploitation . Damaged ball hook cannot be
repaired. In case of braking the rules of montage or unproper usage manufacturer do not take
responsibility for arised damages .

MONTAGE DIAGRAM :

NOTE :
Bunch of wires is not included (in total price).
Ø12,5 (przez jedn¹ œciankê pod³u¿nicy) z lewej strony
Wszystkie uszkodzenia mechaniczne zaczepu kulowego
Nr kat. O-119
Opel Calibra.
Cat. No. O-119
