Roger Technology B70/1DCHP Instructions And Warnings For Installation page 8

3

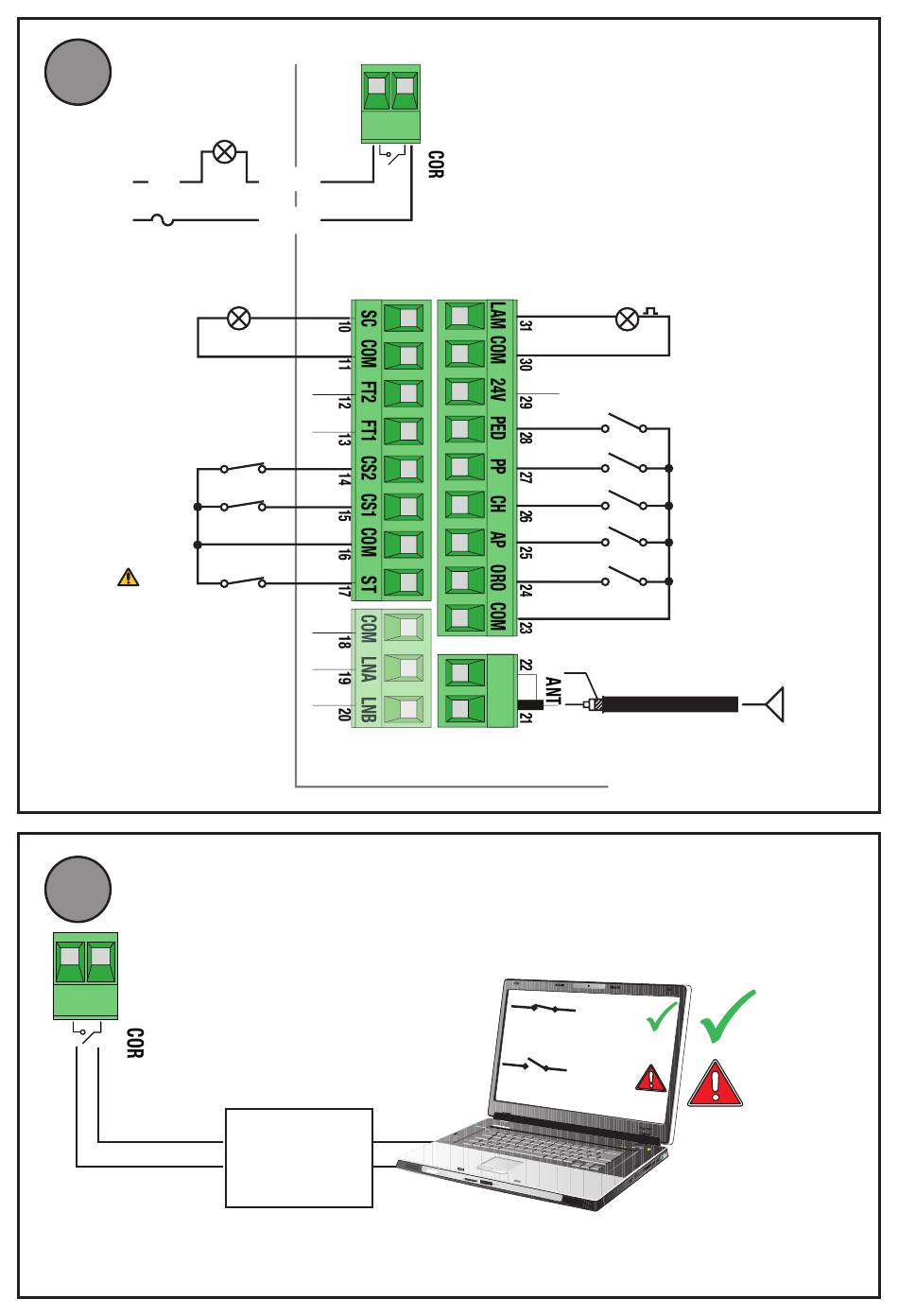

Luce di cortesia
Courtesy light
230Vac 100W
blu
N
blue
L
FUSIBILE
FUSE max 1A
Spia cancello aperto
Open gate light
24Vdc 3W
Bordo sensibile 2
Safety edge 2
Bordo sensibile 1
Safety edge 1
STOP
4
8 9
8
8
marrone
brown
marrone
brown
+SC
COM
FT2
FT1
COS2
COS1
COM
ST
COM
LNA
LNB
SISTEMA DI
GESTIONE
MANAGEMENT
SYSTEM
9
+LAM
COM
+24V
PED
PP
CH
AP
ORO
COM
C H IU S O
C L O S E D
A P E R T O
O P E N E D
+ Lampeggiante
Flashing light
- 24Vdc max 25W
Apertura parziale
Partial opening
Passo passo
Step by step
Chiusura
Closing
Apertura
Opening
Orologio
Timer
RG58 max 10 m
OK
ALLARME
ALARM
Antenna
