Hillrom A-70820 Instructions For Use Manual

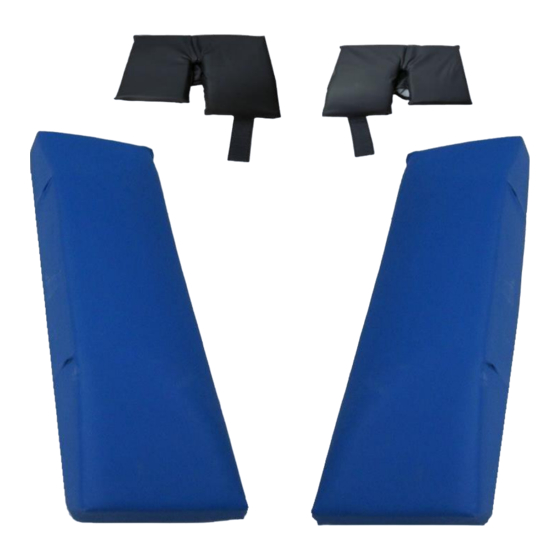

Frame pad replacement set
Hide thumbs

Advertisement

Quick Links

Download this manual

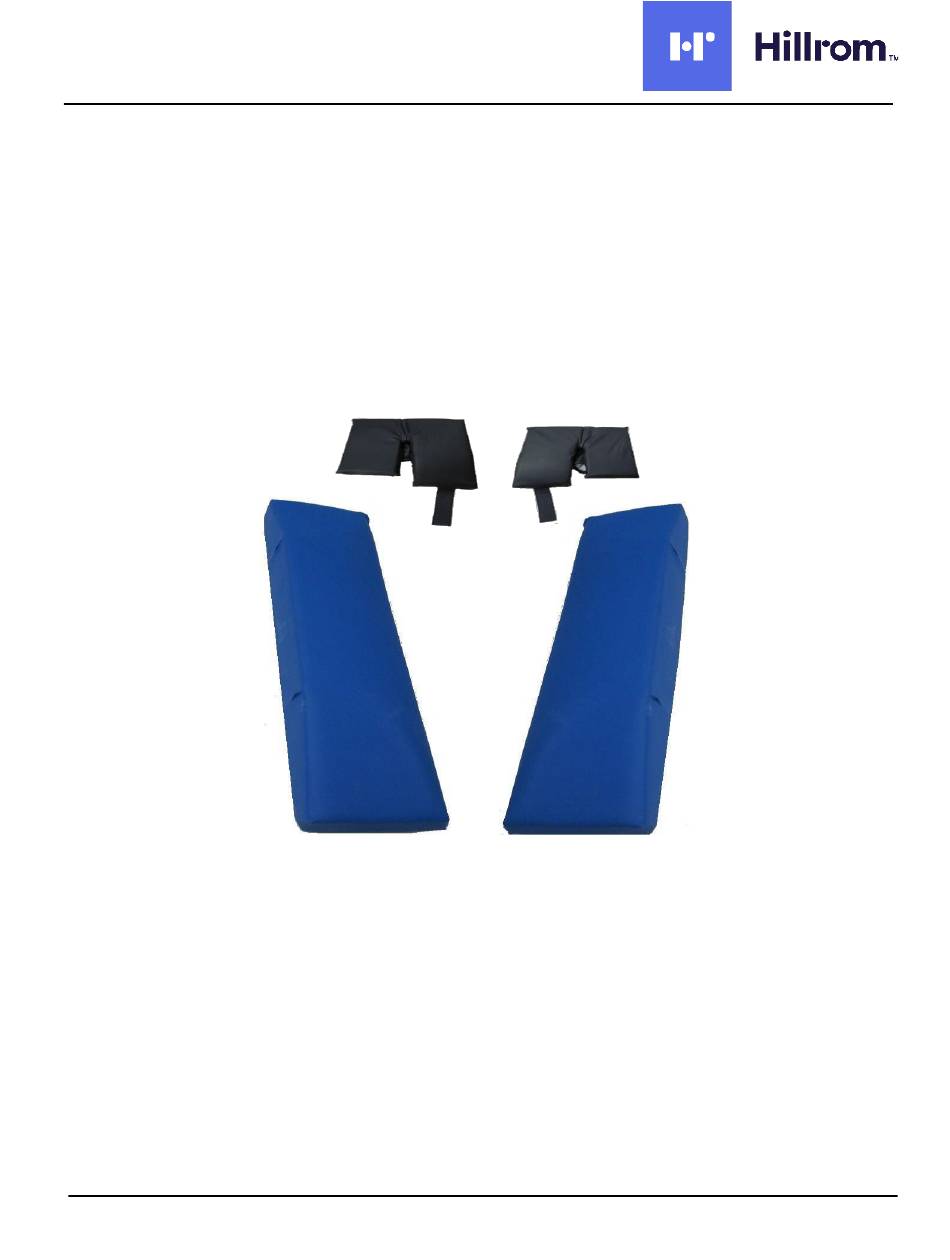

Instructions for Use
Frame Pad Replacement Set
Product Code A-70820
80028558
Version A
©2019 Allen Medical Systems, Inc. All Rights Reserved
Document Number: 80028558
Version: A
Ref Blank Template: 80026386 Ver. B
Issue Date: 21 MAY 2020
Page 1

Advertisement

loading
Need help?

Need help?

Do you have a question about the A-70820 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Hillrom A-70820

Summary of Contents for Hillrom A-70820

  • Page 1 Instructions for Use Frame Pad Replacement Set Product Code A-70820 80028558 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Page 1...
  • Page 2 Instructions for Use ENGLISH ............................3 中文简体 ............................19 HRVATSKI ..........................35 ČESKÝ ............................51 DANSK ............................67 NEDERLANDS ........................... 83 SUOMI ............................99 FRANÇAIS ..........................115 DEUTSCH ..........................131 ΕΛΛΗΝΙΚΑ ..........................147 ITALIANO ..........................163 LATVISKI ..........................179 POLSKI ............................. 195 PORTUGUÊS (PORTUGAL) ....................
  • Page 3 Instructions for Use IMPORTANT NOTICES This device is a component of a higher-level medical apparatus. Prior to using this or any other type of medical apparatus with a patient, it is recommended that you read the Instructions for Use and familiarize yourself with the product.

  • Page 4: Table Of Contents

    Instructions for Use TABLE OF CONTENTS Contact Details General Safety Warnings and Cautions: Equipment Setup and Use Table Compatibility Product Specifications Bow Frame Pad Replacement Set Setup Loading the patient Cleaning and Maintenance ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.

  • Page 5: Contact Details

    Instructions for Use 1. Contact Details For ordering information please see catalog. Allen Customer Service Contact Information: International North America (800) 433-5774 +1 978 266 4200 ext.4286 (978) 263-8846 +1 978 266 4426 2. General Safety Warnings and Cautions: WARNING: a.

  • Page 6: Equipment Setup And Use

    Instructions for Use 3. Equipment Setup and Use 3.1 Table Compatibility The Allen Bow Frame Pad Replacement Set is compatible with the Allen Bow Frame and OSI Wilson Frame. Note: Refer to the surgical table manufacturer's user guide for instructions on use. Always refer to the surgical table manufacturer’s weight limits.

  • Page 7: Bow Frame Pad Replacement Set

    Instructions for Use 3.3 Bow Frame Pad Replacement Set Connector Protector Pad-Right Connector Protector Pad-Left Bow Frame Pad Bow Frame Pad Fixture ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Page 7...

  • Page 8: Setup

    Instructions for Use 3.4 Setup To replace pads: a. Ensure pads are at lowest height. b. Release rail: press inward at free end of rail while pulling upward at center of rail c. Pull rail out from front catch. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 9 Instructions for Use To remove pads: d. Slide Bow Frame Pad Fixture into pocket and separate Velcro® between pad and rail e. Pull the Pad and Fixture upward and off the rail f. Repeat for opposite side. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 10 Instructions for Use To add Velcro®: a. Remove backing and attach (2x) 1” (2.5 cm) pieces to top face of Corner Connectors as shown. b. Remove backing and attach (2x) 2” (5 cm) pieces to front face of Corner Connectors as shown. 1”...
  • Page 11 Instructions for Use To add Connector Protector Pad: a. Place loop of Connector Protector on Carbon Fiber Band as shown. Note: Loose leg should be on inside of frame. b. Side corner Connector Pad to bottom of Rail. c. Repeat for opposite side. ©2019 Allen Medical Systems, Inc.
  • Page 12 Instructions for Use To add Bow Frame Pads: a. Slide Bow Frame Pad Fixture into pocket of Bow Frame Pad and cover Velcro ®. b. Insert the carbon fiber band into the pocket of the Bow Frame Pad. Note: Ensure Velcro ® straps are on inside of frame.
  • Page 13 Instructions for Use To put pads back on: d. Slide Bow Frame Pad over CP Pad. e. Ensure CP Pad Strap tucks into Bow Frame Pad Pocket f. Ensure Carbon Fiber Band is sticking out of top of pad. g. Pull Bow Frame Pad Fixture out. ©2019 Allen Medical Systems, Inc.
  • Page 14 Instructions for Use To put pads back on: h. Press pad against carbon fiber, to secure Velcro in designated area i. Pull Velcro around and attach to bottom of pad (3x). j. Repeat steps a - j on opposite pad. ©2019 Allen Medical Systems, Inc.
  • Page 15 Instructions for Use Pad Installation Complete ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Page 15...

  • Page 16: Loading The Patient

    Instructions for Use 3.5 Loading the patient Check all surfaces exposed to patient to ensure there is no contact with any hard or sharp surfaces. Key areas to check are highlighted below. • Cover Front Catch • Cover Cross Rod using •...

  • Page 17: Cleaning And Maintenance

    Instructions for Use 4. Cleaning and Maintenance WARNING: • Do not use bleach or products that contain bleach to clean the device. Injury or equipment damage can occur. • After each use, clean the device with alcohol-based wipes. • Do not put the device into water. Equipment damage can occur. Use a cloth and a quaternary ammonium disinfecting/cleaning solution to clean and •...
  • Page 18 使用说明 Frame Pad Replacement Set 产品代码 A-70820 80028558 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 页码 18 Version: A...
  • Page 19 使用说明 重要通知 本设备为高级医疗设备的一个组件。将本设备或其他类型的医疗设备用于患 使用说明 者前，建议阅读 并熟悉产品。 将设备用于患者之前，请先阅读并了解本手册中以及设备上的所有警告。 • 符号用于提醒用户注意有关使用本设备的一些重要操作规程或安全说明。 • 标签上的 符号旨在提示使用中何时应参考 IFU。 本手册中详细介绍的技术仅作为制造商的建议。使用本设备进行患者治疗的最终责 • 任仍由主治医师承担。 每次使用之前，应检查设备功能。 • 本设备只应由接受过培训的人员操作。 • 任何修改、升级或维修都必须由经过授权的专业人员执行。 • 请务必保存好本手册，以备日后参考。 • 如果出现与设备相关的严重事故，应立即报告制造商和本文档所列的主管机构。 • ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 页码...
  • Page 20 使用说明 目录 详细联系方式 一般安全警告和警示： 设备设置和使用 手术台兼容性 产品规格 Bow Frame Pad Replacement Set 设置 承载患者 清洁和维护 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 页码 20 Version: A...
  • Page 21 使用说明 1. 详细联系方式 有关订购信息，请参阅目录。 Allen 客户服务联系信息： 国际 北美洲 (800) 433-5774 +1 978 266 4200 转 4286 (978) 263-8846 +1 978 266 4426 2. 一般安全警告和警示： 警告： a. 如果产品出现明显损坏，请勿使用。 b. 使用该设备前，请阅读设备安装和使用说明。 应用于患者前，请让自己熟悉产品。 c. 为避免患者和/或用户受伤和/或设备损坏，请在使用前检查设备和手术台侧轨道是否存 在可能的损坏或磨损。 如发现设备明显损坏、部件缺失或无法正常工作，请勿使用。 d. 任何修改、升级或维修都必须由经过授权的专业人员执行。 小心：切勿超过设备安全工作负载。 Wilson 是 Mizuho Orthopaedic Systems, Inc. 的商标。 ©2019 Allen Medical Systems, Inc.
  • Page 22 使用说明 3. 设备设置和使用 3.1 手术台兼容性 Allen Bow Frame Pad Replacement Set 与 Allen Bow Frame 和 OSI Wilson Frame 兼容。 注意 有关使用说明，请参阅手术台制造商用户指南。请始终遵循手术台制造商的体重限制。 3.2 产品规格 178 mm [7”] 宽 x 788 mm [31”] 长 x 115 mm [4.5”] 高 178 mm [7”] 115 mm [4.5”] 788 mm [31”] ©2019 Allen Medical Systems, Inc.
  • Page 23 使用说明 3.3 Bow Frame Pad Replacement Set Connector Protector Pad-Right Connector Protector Pad-Left Bow Frame Pad Bow Frame Pad Fixture ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 页码...
  • Page 24 使用说明 3.4 设置 如要更换衬垫： a. 确保衬垫位于最低处。 b. 释放导轨：向内按压导轨两端，同时将导轨中间向 上拉。 c. 将导轨从前抓手处拉出。 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 页码 24 Version: A...
  • Page 25 使用说明 如要拆卸衬垫： d. 将 Bow Frame Pad Fixture 滑入口袋，然后 分离衬垫和导轨之间的 Velcro®。 e. 将衬垫和夹具向上拉，使其离开导轨。 f. 对另一侧重复上述步骤。 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 页码 25 Version: A...
  • Page 26 使用说明 如要添加 Velcro®： a. 如图所示，取下背板并将 (2x) 2.5 cm (1”) 的部件连接到边角接头的 顶部。 b. 如图所示，取下背板并将 (2x) 5 cm (2”) 的部件连接到边角接头的前部。 2.5 cm (1”) 组件 5 cm (2”) 组件 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 页码...
  • Page 27 使用说明 如要要添加接头保护器衬垫： a. 如图所示，将接头保护器的圆环放在碳纤维带 上。 注意: 松动的腿部应在框架的内侧。 b. 侧角连接垫到导轨底部。 c. 对另一侧重复上述步骤。 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 页码 27 Version: A...
  • Page 28 使用说明 如要添加 Bow Frame Pad： a. 将 Bow Frame Pad Fixture 滑入 Bow Frame Pad 口袋，并盖上 Velcro®。 b. 将碳纤维带插入 Bow Frame Pad 口 袋中。 注意: 确保 Velcro® 绑带在框架的内侧。 c. 将衬垫滑到导轨底部。 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 页码...
  • Page 29 使用说明 如要将衬垫放回原处： d. 将 Bow Frame Pad 滑到 CP 衬垫上。 e. 确保将 CP 衬垫绑带塞进 Bow Frame Pad 口袋里 f. 确保碳纤维带伸出衬垫的顶部。 g. 将 Bow Frame Pad Fixture 拉出。 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 页码...
  • Page 30 使用说明 如要将衬垫放回原处： h. 将衬垫压在碳纤维上，将 Velcro 固定在指 定区域。 i. 将 Velcro 绕过并固定在衬垫的底部 (3x)。 j.对另一侧的衬垫重复步骤 a - j。 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 页码 30 Version: A...
  • Page 31 使用说明 衬垫安装完毕 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 页码 31 Version: A...
  • Page 32 使用说明 3.5 承载患者 检查与患者接触的所有表面，确保不会触及任 何坚硬或尖锐表面。需要检查的关键区域在以 下高亮部分显示。 盖住前抓手 • 使用横杆覆 • 盖住轨道杆连接器 • 盖物覆盖横 杆 覆盖一次性用品或使 • 用其他填充物 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 页码 32 Version: A...
  • Page 33 使用说明 4. 清洁和维护 警告： 请勿使用漂白剂或含漂白剂的产品清洁设备。可能会导致人员受伤或设备损坏。 • 每次使用后，使用酒精拭巾清洁设备。 • 请勿将设备放入水中。否则可能会导致设备损坏。 • 请使用布和季铵盐类消毒/清洁液清洁和消毒设备。 • 请阅读并遵循制造商建议进行基本消毒。 • 阅读并遵循清洁用品说明。在液体可能进入机械装置的区域，请小心操作。 • 请使用一块干净的干布擦拭设备。 • 在存储或再次使用设备之前，请确认其干燥。 • 在可能出现液体流动的区域中使用时请格外小心。 • 小心： 请勿将衬垫浸入任何液体中 小心： 请勿使用漂白剂或酚类物质清洁垫子 ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 页码...
  • Page 34 Upute za upotrebu Frame Pad Replacement Set Šifra proizvoda A-70820 80028558 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Stranica 34...
  • Page 35 Upute za upotrebu VAŽNE NAPOMENE Ovaj je uređaj dio medicinskog uređaja visoke razine. Prije upotrebe ovog ili bilo kojeg drugog medicinskog uređaja na pacijentu preporučuje se da pročitate Upute za upotrebu i upoznate se s proizvodom. Prije upotrebe na pacijentu s razumijevanjem pročitajte sva upozorenja •...
  • Page 36 Upute za upotrebu SADRŽAJ Pojedinosti o kontaktu Opća sigurnosna upozorenja i mjere opreza: Postavljanje i upotreba opreme Kompatibilnost stola Specifikacije proizvoda Bow Frame Pad Replacement Set Postavljanje Postavljanje pacijenta Čišćenje i održavanje ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 37 Upute za upotrebu 1. Pojedinosti o kontaktu Informacije o naručivanju potražite u katalogu. Informacije o kontaktu službe za kupce tvrtke Allen: Pozivi iz Sjeverna inozemstva Amerika (800) 433-5774 +1 978 266 4200, izravna linija 4286 (978) 263-8846 +1 978 266 4426 2.
  • Page 38 Upute za upotrebu 3. Postavljanje i upotreba opreme 3.1 Kompatibilnost stola Zamjenski komplet jastučića za Allen Bow Frame kompatibilan je s okvirima Allen Bow Frame i OSI Wilson Frame. Napomena: upute za upotrebu pogledajte u proizvođačevom korisničkom priručniku za kirurški stol. Uvijek pogledajte proizvođačeva ograničenja težine za kirurški stol.
  • Page 39 Upute za upotrebu 3.3 Bow Frame Pad Replacement Set Connector Protector Pad-Right Connector Protector Pad-Left Bow Frame Pad Bow Frame Pad Fixture ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Stranica 39...
  • Page 40 Upute za upotrebu 3.4 Postavljanje Za zamjenu jastučića: a. Provjerite jesu li jastučići na najnižoj visini. b. Otpustite vodilicu: pritisnite prema unutra na slobodnom dijelu ploče dok povlačite prema gore na sredini vodilice. c. Izvadite vodilicu iz prednjeg hvatača. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 41 Upute za upotrebu Za uklanjanje jastučića: d. Povucite montažnu napravu za jastučića za Bow Frame u pretinac i otkopčajte čičak-traku Velcro® između jastučića i vodilice. e. Povucite jastučić i montažnu napravu prema gore i izvucite ih s vodilice. f. Ponovite postupak na suprotnoj strani. ©2019 Allen Medical Systems, Inc.
  • Page 42 Upute za upotrebu Za dodavanje čičak-trake Velcro®: a. Uklonite potporu i pričvrstite (2x) dijelove od 2,5 cm (1”) za gornju stranu kutnih priključaka, kako je prikazano na slici. b. Uklonite potporu i pričvrstite (2x) dijelove od 5 cm (2”) za prednju stranu kutnih priključaka, kako je prikazano na slici.
  • Page 43 Upute za upotrebu Za dodavanje zaštite za priključak: a. Postavite omču zaštite za priključak na ploču od ugljičnih vlakana, kako je prikazano na slici. Napomena: Labava noga treba se nalaziti s unutarnje strane okvira. b. Postavite kut jastučića za priključak na dno vodilice.
  • Page 44 Upute za upotrebu Za dodavanje jastučića za Bow Frame: a. Povucite držač jastučića za Bow Frame u pretinac jastučića za Bow Frame i prekrijte čičak-traku Velcro®. b. Umetnite ploču od ugljičnih vlakana u pretinac jastučića za Bow Frame. Napomena: Pobrinite se da se čičak- trake Velcro®...
  • Page 45 Upute za upotrebu Za ponovno postavljanje jastučića: d. Navucite jastučić za Bow Frame preko jastučića CP. e. Pobrinite se da umetnete pojas jastučića CP u pretinac jastučića za Bow Frame. f. Pobrinite se da ploča od ugljičnih vlakana viri iznad jastučića. g.
  • Page 46 Upute za upotrebu Za ponovno postavljanje jastučića: h. Pritisnite jastučić na ugljična vlakna kako biste pričvrstili čičak-traku na za to predviđenom mjestu. i. Omotajte čičak-traku oko jastučića i pričvrstite je za dno jastučića (3x). j. Ponovite korake a – j za drugi jastučić. ©2019 Allen Medical Systems, Inc.
  • Page 47 Upute za upotrebu Dovršeno je postavljanje jastučića ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Stranica 47...
  • Page 48 Upute za upotrebu 3.5 Postavljanje pacijenta Provjerite sve površine kojima je pacijent izložen kako biste provjerili da nema kontakta s tvrdim ili oštrim površinama. Ključna područja koja treba provjeriti naglašena su u nastavku. • Prekrijte prednji hvatač • Prekrijte poprečni •...
  • Page 49 Upute za upotrebu 4. Čišćenje i održavanje UPOZORENJE: • Za čišćenje uređaja nemojte upotrebljavati izbjeljivač ili proizvode koji ga sadrže. Može doći do ozljede ili oštećenja opreme. • Nakon svake upotrebe očistite uređaj maramicama na bazi alkohola. • Uređaj nemojte stavljati u vodu. Može doći do oštećenja opreme. Krpom i otopinom za dezinfekciju/čišćenje na bazi kvaternog amonijevog klorida •...
  • Page 50 Návodk použití Frame Pad Replacement Set Kód produktu A-70820 80028558 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Strana 50...
  • Page 51 Návodk použití DŮLEŽITÁ OZNÁMENÍ Tento prostředek je součástí zdravotnického přístroje vyšší úrovně. Před použitím tohoto nebo jakéhokoli jiného typu lékařského přístroje s pacientem se doporučuje přečíst si Návod k použití a seznámit se s výrobkem. Přečtěte si veškerá varování uvedená v tomto návodu a na přístroji dříve, •...
  • Page 52 Návodk použití OBSAH Kontaktní údaje Všeobecná bezpečnostní varování a upozornění: Nastavení a použití zařízení: Kompatibilita stolu Specifikace produktu Bow Frame Pad Replacement Set Nastavení Naložení pacienta Čištění a údržba ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A...
  • Page 53 Návodk použití 1. Kontaktní údaje Informace o objednání naleznete v katalogu. Kontaktní údaje zákaznického servisu společnosti Allen: Mezinárodní Severní tel. čísla Amerika (800) 433-5774 +1 978 266 4200 linka 4286 (978) 263-8846 +1 978 266 4426 2. Všeobecná bezpečnostní varování a upozornění: VAROVÁNÍ: a.
  • Page 54 Návodk použití 3. Nastavení a použití zařízení: 3.1 Kompatibilita stolu Náhradní sada Allen Bow Frame Pad Replacement Set je kompatibilní s polstrováním konstrukcí firmy Allen a konstrukce OSI firmy Wilson. Poznámka: Pokyny k použití najdete v uživatelské příručce výrobce chirurgických stolů. Vždy dodržujte hmotnostní limity dané výrobcem chirurgického stolu.
  • Page 55 Návodk použití 3.3 Bow Frame Pad Replacement Set Connector Protector Pad-Right Connector Protector Pad-Left Bow Frame Pad Bow Frame Pad Fixture ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Strana 55...
  • Page 56 Návodk použití 3.4 Nastavení Výměna podložek: a. Zajistěte, aby podložky byly v nejnižší výšce. b. Uvolněte lištu: na volném konci lišty zatlačte dovnitř a ve středu lišty zatáhněte směrem nahoru. c. Vytáhněte lištu z přední západky. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 57 Návodk použití Odstranění podložek: d. Zasuňte úchyt měkké podložky konstrukce do zásuvky a oddělte suchý zip mezi podložkou a lištou. e. Vytáhněte podložku a úchyt nahoru a z lišty. f. Opakujte pro opačnou stranu. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 58 Návodk použití Přidání suchého zipu Velcro®: a. Odstraňte podložku připevněte kusy (2x) 2,5 cm (1“) horní stranu rohových konektorů, jak je znázorněno. b. Odstraňte podložku a připevněte kusy (2x) 5 cm (2“) na přední stranu rohových konektorů, jak je znázorněno. Kusy 2,5 cm (1”) Kusy 5 cm (2”) ©2019 Allen Medical Systems, Inc.
  • Page 59 Návodk použití Přidání ochranný spojovacích podložek: a. Umístěte smyčku chrániče konektoru na pás z uhlíkových vláken, jak je znázorněno. Poznámka: Volná část by měla být uvnitř konstrukce. b. Boční rohová podložka konektoru ke spodní části lišty. c. Opakujte pro opačnou stranu. ©2019 Allen Medical Systems, Inc.
  • Page 60 Návodk použití Přidání měkkých podložek konstrukce: a. Zasuňte úchyt měkké podložky konstrukce do kapsy měkké podložky konstrukce a překryjte suchý zip Velcro ®. b. Vložte pás z uhlíkových vláken do kapsy měkké podložky konstrukce. Poznámka: Ujistěte se, že pásky na suchý...
  • Page 61 Návodk použití Opětovné nasazení podložek: d Posuňte měkkou podložku konstrukce přes podložku CP. e. Zajistěte, aby pás podložky CP byl zastrčený do kapsy měkké podložky konstrukce. f. Ujistěte se, že pásek z uhlíkových vláken vyčnívá z horní části podložky. g. Vytáhněte úchyt měkké podložky konstrukce ven. ©2019 Allen Medical Systems, Inc.
  • Page 62 Návodk použití Opětovné nasazení podložek: h. Přitlačte podložku proti uhlíkovým vláknům, aby se zajistil suchý zip v určené oblasti. i. Vytáhněte suchý zip kolem a připevněte ke spodní části podložky (3x). j. Opakujte kroky a - j s druhou podložkou. ©2019 Allen Medical Systems, Inc.
  • Page 63 Návodk použití Instalace podložek je hotová ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Strana 63...
  • Page 64 Návodk použití 3.5 Naložení pacienta Zkontrolujte všechny povrchy vystavené pacientovi, zda nedochází ke kontaktu s tvrdými nebo ostrými povrchy. Klíčové oblasti, které je třeba zkontrolovat, jsou zvýrazněny níže. • Zakryjte přední západku • Zakryjte šrouby • Zakryjte tyčové konektory kolejnic pomocí...
  • Page 65 Návodk použití 4. Čištění a údržba VAROVÁNÍ: • K čištění zařízení nepoužívejte bělidlo ani výrobky obsahující bělidlo. Mohlo by dojít k poranění osob nebo k poškození vybavení. • Po každém použití zařízení očistěte tampóny s alkoholovou bází. • Neponořujte přístroj do vody. Mohlo by dojít k poškození. K čištění...
  • Page 66 Brugsanvisning Frame Pad Replacement Set Produktkode A-70820 80028558 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Side 66...
  • Page 67 Brugsanvisning VIGTIGE BEMÆRKNINGER Denne enhed er en komponent i et medicinsk apparat på et højere niveau. Inden brug af dette og andre former for medicinsk udstyr med en patient anbefales det, at man læser Brugsanvisningen og sætter sig ind i produktet. Alle advarsler i manualen og på...
  • Page 68 Brugsanvisning INDHOLDSFORTEGNELSE Kontaktoplysninger Generelle sikkerhedsadvarsler og forholdsregler: Opsætning og brug af udstyret Lejekompatibilitet Produktspecifikationer Bow Frame Pad Replacement Set Opsætning Placering af patienten Rengøring og vedligeholdelse ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A...
  • Page 69 Brugsanvisning 1. Kontaktoplysninger Bestillingsoplysninger kan ses i kataloget. Kontaktoplysninger for Allen Customer Service: Internationalt Nordamerika (800) 433-5774 +1 978 266 4200 ext.4286 (978) 263-8846 +1 978 266 4426 2. Generelle sikkerhedsadvarsler og forholdsregler: ADVARSEL: a. Undlad at anvende produktet, hvis det har synlige skader. b.
  • Page 70 Brugsanvisning 3. Opsætning og brug af udstyret 3.1 Lejekompatibilitet Allen Bow Frame Pad Replacement Set er kompatibelt med Allen Bow Frame og OSI Wilson Frame. Bemærk: Se brugervejledningen til det kirurgiske leje for anvisninger om, hvordan du bruger det. Overhold altid fabrikantens vægtgrænser for det kirurgiske leje. 3.2 Produktspecifikationer 178 mm [7”] B x 788 mm [31”] L x 115 mm [4,5”] H 178 mm [7”]...
  • Page 71 Brugsanvisning 3.3 Bow Frame Pad Replacement Set Connector Protector Pad – Right Connector Protector Pad – Left Bow Frame Pad Bow Frame Pad Fixture ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Side 71...
  • Page 72 Brugsanvisning 3.4 Opsætning Sådan udskiftes puder (pads): a. Sørg for, at puder er i den lavest mulige højde. b. Løsn skinne: Tryk indad ved den frie ende af skinnen, samtidig med at midten af den trækkes opad. c. Træk skinnen ud af den forreste kant. ©2019 Allen Medical Systems, Inc.
  • Page 73 Brugsanvisning Sådan fjernes alle puder (pads): d. Skub Bow Frame Pad Fixture ind i lommen, og adskil Velcro® mellem pude og skinne. e. Træk puden og fastgørelsesenheden opad og væk fra skinnen. f. Gentag for den modsatte side. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 74 Brugsanvisning Sådan tilføjes Velcro®: a. Fjern bagbeklædningen, fastgør (2x) 2,5 cm (1”) stykker til øverste flade hjørnekonnektorerne som vist. b. Fjern bagbeklædningen, fastgør (2x) 5 cm (2”) stykker på forsiden af hjørnekonnektorerne som vist. 2,5 cm (1”) stykker 5 cm (2”) stykker ©2019 Allen Medical Systems, Inc.
  • Page 75 Brugsanvisning Sådan tilføjes Connector Protector Pad: a. Anbring en løkke af konnektorbeskytteren på kulfiberbåndet som vist. Bemærk: Løst ben skal være på indersiden af rammen. b. Konnektorpuden i hjørnet på siden skal være i bunden af skinnen. c. Gentag for den modsatte side. ©2019 Allen Medical Systems, Inc.
  • Page 76 Brugsanvisning Sådan tilføjes Bow Frame Pads: a. Skub Bow Frame Pad Fixture ind i lommen på Bow Frame Pad, og tildæk Velcro ®. b. Indsæt kulfiberbåndet i lommen på Bow Frame Pad. Bemærk: Sørg for, at Velcro®-stropper er på indersiden af rammen. c.
  • Page 77 Brugsanvisning Sådan sættes puder på igen: d. Skub Bow Frame Pad over CP Pad. e. Sørg for, at CP Pad Strap er stoppet ind i Bow Frame Pad-lommen f. Sørg for, at kulfiberbåndet stikker ud af toppen af puden. g. Træk Bow Frame Pad Fixture ud. ©2019 Allen Medical Systems, Inc.
  • Page 78 Brugsanvisning Sådan sættes puder på igen: h. Tryk puden mod kulfiber for at fastgøre velcroen i det angivne område. i. Træk velcroen rundt, og fastgør den til bunden af puden (3x). j. Gentag trin a-j på den modsatte pude. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 79 Brugsanvisning Montering af pude fuldført ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Side 79...
  • Page 80 Brugsanvisning 3.5 Placering af patienten Undersøg elle flader, der berører patienten, for at sikre, at der ikke er kontakt med hårde eller skarpe flader. De områder, der primært skal undersøges, er markeret nedenfor. • Afdækning af forreste kant • Tildæk tværstangen vha.
  • Page 81 Brugsanvisning 4. Rengøring og vedligeholdelse ADVARSEL: • Brug ikke blegemiddel eller produkter, der indeholder blegemiddel, til at rengøre enheden. Der er risiko for tilskadekomst eller skader på enheden. • Efter hver brug skal du rengøre enheden med alkoholbaserede vådservietter. • Undlad at nedsænke enheden i vand.
  • Page 82 Gebruiksaanwijzing Frame Pad Replacement Set Productcode A-70820 80028558 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Pagina 82...
  • Page 83 Gebruiksaanwijzing BELANGRIJKE OPMERKINGEN Dit apparaat is een onderdeel van een medisch apparaat van een hoger niveau. U wordt geadviseerd de gebruiksaanwijzing te lezen en vertrouwd te raken met het product voordat u dit hulpmiddel of andere medische hulpmiddelen gaat gebruiken bij een patiënt. Lees alle waarschuwingen in deze handleiding en op het hulpmiddel zelf •...
  • Page 84 Gebruiksaanwijzing INHOUDSOPGAVE Contactgegevens Algemene waarschuwingen en voorzorgsmaatregelen: Installatie en gebruik van hulpmiddelen Compatibiliteit tafel Productspecificaties Bow Frame Pad Replacement Set Installatie De patiënt plaatsen Reiniging en onderhoud ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A...
  • Page 85 Gebruiksaanwijzing 1. Contactgegevens Zie de catalogus voor bestelinformatie. Contactgegevens Allen Customer Service: Internationaal Noord-Amerika (800) 433-5774 +1 978 266 4200 ext. 4286 (978) 263-8846 +1 978 266 4426 2. Algemene waarschuwingen en voorzorgsmaatregelen: WAARSCHUWING: a. Niet gebruiken als het product zichtbaar is beschadigd. b.
  • Page 86 Gebruiksaanwijzing 3. Installatie en gebruik van hulpmiddelen 3.1 Compatibiliteit tafel De Allen Bow Frame Pad Replacement Set is compatibel met het Allen Bow Frame en het OSI Wilson Frame. Opmerking: Raadpleeg de handleiding van de fabrikant van de operatietafel voor gebruiksinstructies. Raadpleeg altijd de door de fabrikant aangegeven gewichtslimiet voor de operatietafel.
  • Page 87 Gebruiksaanwijzing 3.3 Bow Frame Pad Replacement Set Connector Protector Pad-Right Connector Protector Pad-Left Bow Frame Pad Bow Frame Pad Fixture ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Pagina 87...
  • Page 88 Gebruiksaanwijzing 3.4 Installatie De kussens vervangen: a. Zorg ervoor dat de kussens op de laagste stand staan. b. Rail losmaken: druk deze aan het vrije uiteinde naar binnen terwijl u het midden van de rail omhoog tilt. c. Trek de rail uit de vergrendeling aan de voorzijde. ©2019 Allen Medical Systems, Inc.
  • Page 89 Gebruiksaanwijzing De kussens verwijderen: d. Schuif de Bow Frame Pad Fixture in de zak en maak de Velcro® tussen het kussen en de rail los. e. Trek de Pad en Fixture omhoog en van de rail af. f. Herhaal dit voor de andere zijde. ©2019 Allen Medical Systems, Inc.
  • Page 90 Gebruiksaanwijzing Velcro® aanbrengen: a. Verwijder de beschermlaag en bevestig (2x) stukken van 2,5 cm (1”) aan de bovenzijde van de Corner Connectors, zoals afgebeeld. b. Verwijder de beschermlaag en bevestig (2x) stukken van 5 cm (2”) aan de voorzijde van de Corner Connectors, zoals...
  • Page 91 Gebruiksaanwijzing De Connector Protector Pad aanbrengen: a. Plaats de lus van de Connector Protector op de Carbon Fiber Band, zoals afgebeeld. Opmerking: de losse poot moet zich aan de binnenzijde van het frame bevinden. b. Connector Pad aan zijhoek naar onderkant van rail.
  • Page 92 Gebruiksaanwijzing Bow Frame Pads toevoegen: a. Schuif de Bow Frame Pad Fixture in de holte van de Bow Frame Pad met Velcro®-klittenband op de hoes. b. Plaats de koolstofvezelband in de holte van de Bow Frame Pad. Opmerking: Zorg ervoor dat de Velcro ®-banden zich aan de binnenzijde van het frame bevinden.
  • Page 93 Gebruiksaanwijzing De kussens terugplaatsen: d. Schuif de Bow Frame Pad over de CP Pad. e. Stop de CP Pad Strap in de BowFrame Pad Pocket f. Zorg ervoor dat de Carbon Fiber Band uit de bovenkant van het kussen steekt. g.
  • Page 94 Gebruiksaanwijzing De kussens terugplaatsen: h. Druk het kussen tegen de koolstofvezel om de Velcro op de daarvoor bestemde plaats vast te zetten. i. Trek de Velcro rondom en bevestig deze aan de onderzijde van het kussen (3x). j. Herhaal stappen a t/m j op het andere kussen. ©2019 Allen Medical Systems, Inc.
  • Page 95 Gebruiksaanwijzing Installatie van pad voltooid ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Pagina 95...
  • Page 96 Gebruiksaanwijzing 3.5 De patiënt plaatsen Controleer alle oppervlakken waaraan de patiënt wordt blootgesteld om er zeker van te zijn dat er geen contact is met harde of scherpe oppervlakken. Belangrijke gebieden die moeten worden gecontroleerd, worden hieronder aangegeven. • Bedek vergrendeling aan voorzijde •...
  • Page 97 Gebruiksaanwijzing 4. Reiniging en onderhoud WAARSCHUWING: • Gebruik geen bleekmiddel of producten die bleekmiddel bevatten om het hulpmiddel te reinigen. Dit kan leiden tot letsel of schade aan het hulpmiddel. • Reinig het hulpmiddel na ieder gebruik met alcoholdoekjes. • Plaats het hulpmiddel niet in water.
  • Page 98 Käyttöohje Frame Pad Replacement Set Tuotekoodi A-70820 80028558 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Sivu 98...
  • Page 99 Käyttöohje TÄRKEITÄ HUOMAUTUKSIA Laite on korkeatasoisen lääketieteellisen laitteen osa. Ennen tämän tai minkään muuntyyppisen lääkinnällisen laitteen käyttöä potilaalla on suositeltavaa lukea käyttöohjeet ja tutustua tuotteeseen. Lue kaikki tässä käyttöoppaassa ja itse laitteessa olevat varoitukset ja • sisäistä niiden merkitys ennen laitteen käyttöä potilaalla. Symboli on tarkoitettu kiinnittämään käyttäjän huomio laitteen käyttöön •...
  • Page 100 Käyttöohje SISÄLLYSLUETTELO Yhteystiedot Yleiset turvallisuusvaroitukset ja huomiot: Laitteen asennus ja käyttö Pöytien yhteensopivuus Tuotteen tekniset tiedot Bow Frame Pad Replacement Set Valmistelu Potilaan siirtäminen Puhdistus ja huolto ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A...
  • Page 101 Käyttöohje 1. Yhteystiedot Tilaustiedot löytyvät tuoteluettelosta. Allenin asiakaspalvelun yhteystiedot: Kansainvälinen Pohjois-Amerikka +1 978 266 4200 alanumero (800) 433-5774 4286 (978) 263-8846 +1 978 266 4426 2. Yleiset turvallisuusvaroitukset ja huomiot: VAROITUS: a. Älä käytä tuotetta, jos siinä on näkyviä vaurioita. b.
  • Page 102 Käyttöohje 3. Laitteen asennus ja käyttö 3.1 Pöytien yhteensopivuus Allen Bow Frame Pad Replacement Set on yhteensopiva Allen Bow Frame- ja OSI Wilson Frame -kehikoiden kanssa. Huomio: Katso käyttöohjeet leikkauspöydän valmistajan käyttöoppaasta. Katso aina leikkauspöydän valmistajan painorajat. 3.2 Tuotteen tekniset tiedot 178 mm [7”] (L) x 788 mm [31”] (P) x 115 mm [4.5”] (K) 178 mm [7”] 115 mm [4.5”]...
  • Page 103 Käyttöohje 3.3 Bow Frame Pad Replacement Set Connector Protector Pad-Right Connector Protector Pad-Left Bow Frame Pad Bow Frame Pad Fixture ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Sivu 103...
  • Page 104 Käyttöohje 3.4 Valmistelu Pehmusteiden vaihtaminen: a. Varmista, että pehmusteet ovat alimmassa asennossa. b. Kiskon vapauttaminen: paina kiskon vapaata päätä sisään samalla, kun nostat kiskon keskiosaa ylös. c. Vedä kisko pois etuosan pitimestä. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 105 Käyttöohje Pehmusteiden irrottaminen: d. Liu’uta Bow Frame Pad Fixture -kiinnitin taskuun ja irrota pehmusteen ja kiskon välinen Velcro®-tarranauha. e. Vedä Pad-pehmustetta ja Fixture- kiinnitintä ylöspäin pois kiskolta. f. Toista vastakkaisella puolella. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A...
  • Page 106 Käyttöohje Velcro®-tarrapalojen kiinnittäminen: a. Poista taustapaperit ja kiinnitä kaksi tarrapalaa 2,5 cm (1”) Corner Connector -kulmaliitinten päälle kuten kuvassa. b. Poista taustapaperit ja kiinnitä kaksi tarrapalaa 5 cm (2”) Corner Connector -kulmaliitinten etuosaan kuten kuvassa. 2,5 cm (1”) palat 5 cm (2”) palat ©2019 Allen Medical Systems, Inc.
  • Page 107 Käyttöohje Connector Protector Pad -suojapehmusteen kiinnittäminen: a. Pujota Connector Protector -suojan silmukka Carbon Fiber Band -nauhaan kuten kuvassa. Huomio: Irrallisen osan on oltava kehikon sisäpuolella. b. Liu’uta Connector Pad - kulmapehmuste kiskon alaosaan. c. Toista vastakkaisella puolella. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 108 Käyttöohje Bow Frame Pad -pehmusteiden kiinnittäminen: a. Liu’uta Bow Frame Pad Fixture -kiinnitin Bow Frame Pad -pehmusteen taskuun ja peitä Velcro®-tarranauhalla. b. Työnnä carbon-hiilikuitunauha Bow Frame Pad -pehmusteen taskuun. Huomio: Varmista, että Velcro®-tarranauhat ovat kehikon sisäpuolella. c. Liu’uta Pad-pehmuste kiskon alaosaan. ©2019 Allen Medical Systems, Inc.
  • Page 109 Käyttöohje Pehmusteiden asettaminen takaisin: d. Liu’uta Bow Frame Pad -pehmuste CP Pad -pehmusteen päälle. e. Varmista, että CP Pad Strap -hihna työntyy BowFrame Pad -pehmusteen taskuun. f. Varmista, että Carbon Fiber Band -nauha jää näkyviin pehmusteen yläosassa. g. Vedä Bow Frame Pad Fixture ulos. ©2019 Allen Medical Systems, Inc.
  • Page 110 Käyttöohje Pehmusteiden asettaminen takaisin: h. Kiinnitä Velcro-tarranauha sille tarkoitettuun kohtaan painamalla pehmustetta carbon-hiilikuitunauhaa vasten. i. Vedä Velcro-tarranauha pehmusteen ympäri ja kiinnitä se pehmusteen alapuolelle (3x). j. Toista vaiheet a–j vastakkaisen puolen pehmusteelle. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 111 Käyttöohje Valmiiksi asennetut pehmusteet ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Sivu 111...
  • Page 112 Käyttöohje 3.5 Potilaan siirtäminen Tarkista kaikki potilaaseen kosketuksissa olevat pinnat ja varmista, ettei mikään kova tai terävä kohta kosketa potilaaseen. Tärkeimmät tarkistettavat alueet on esitetty oheisissa kuvissa. • Suojaa etuosan Front Catch -pidin • Suojaa Cross Rod - • Suojaa kiskojen Rail Rod Connector -kiinnityskohdat poikkitanko Rod Cover - •...
  • Page 113 Käyttöohje 4. Puhdistus ja huolto VAROITUS: • Älä käytä laitteen puhdistamiseen valkaisuainetta tai tuotteita, jotka sisältävät valkaisuainetta. Seurauksena voi olla vamma tai laitevaurio. • Puhdista laite jokaisen käyttökerran jälkeen alkoholipohjaisilla liinoilla. • Älä aseta laitetta veteen. Laite voi vaurioitua. Puhdista ja desinfioi laite käyttämällä kvaternaarista ammoniumpohjaista desinfiointi- •...
  • Page 114 Mode d'emploi Frame Pad Replacement Set Numéro de produit A-70820 80028558 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: jeudi 21 mai 2020 Version: A Page 114...
  • Page 115 Mode d'emploi AVIS IMPORTANTS Ce dispositif est un composant d'un appareil médical de haut niveau. Avant d'utiliser ce dispositif ou tout autre médical avec un patient, il est recommandé de lire le Mode d'emploi et de se familiariser avec le produit avant son application. Lisez et comprenez tous les avertissements dans ce manuel et sur le •...
  • Page 116 Mode d'emploi TABLE DES MATIÈRES Coordonnées Avertissements et mises en garde de sécurité générale : Mise en place et utilisation du dispositif Compatibilité Spécifications du produit Bow Frame Pad Replacement Set Mise en place Positionnement du patient Nettoyage et entretien ©2019 Allen Medical Systems, Inc.

  • Page 117: Coordonnées

    Mode d'emploi 1. Coordonnées Pour toute information sur les commandes, veuillez vous reporter au catalogue. Coordonnées du service clientèle Allen : International Amérique du Nord (800) 433-5774 +1 978 266 4200 ext.4286 (978) 263-8846 +1 978 266 4426 2. Avertissements et mises en garde de sécurité générale : AVERTISSEMENT : a.

  • Page 118: Mise En Place Et Utilisation Du Dispositif

    Mode d'emploi 3. Mise en place et utilisation du dispositif 3.1 Compatibilité L'Allen Bow Frame Pad Replacement Set est compatible avec l'Allen Bow Frame et l'OSI Wilson Frame. Remarque : Se reporter au guide d'utilisation du fabricant de la table d'opération pour connaître les consignes d'utilisation.

  • Page 119: Bow Frame Pad Replacement Set

    Mode d'emploi 3.3 Bow Frame Pad Replacement Set Connector Protector Pad-Right Connector Protector Pad-Left Bow Frame Pad Bow Frame Pad Fixture ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: jeudi 21 mai 2020 Version: A Page 119...

  • Page 120: Mise En Place

    Mode d'emploi 3.4 Mise en place Pour remplacer les coussins : a. Assurez-vous que les coussins sont dans la position la plus basse. b. Pour libérer le rail, appuyez vers l'intérieur à l'extrémité libre du rail tout en tirant vers le haut au centre du rail.
  • Page 121 Mode d'emploi Pour retirer les coussins : d. Faites glisser la Bow Frame Pad Fixture dans la poche et séparez la bande Velcro® située entre le coussin et le rail. e. Retirez le coussin et la tige du rail en les tirant vers le haut.
  • Page 122 Mode d'emploi Pour ajouter la bande Velcro® : a. Retirez support fixez 2 pièces de 2,5 cm (1 po) sur la face supérieure connecteurs d'angle, comme illustré. b. Retirez le support et fixez 2 pièces de 5 cm (2 po) sur la face avant connecteurs d'angle, comme illustré.
  • Page 123 Mode d'emploi Pour ajouter un Connector Protector Pad : a. Placez la boucle du Connector Protector sur la Carbon Fiber Band, comme illustré. Remarque : la bande libre doit se trouver à l'intérieur du cadre. b. Placez le Corner Connector Pad à côté...
  • Page 124 Mode d'emploi Pour ajouter les Bow Frame Pads : a. Faites glisser la Bow Frame Pad Fixture dans la poche pour Bow Frame Pad et recouvrez la bande Velcro®. b. Insérez la plaque en fibre de carbone dans la poche pour Bow Frame Pad.
  • Page 125 Mode d'emploi Pour remettre les coussins en place : d. Faites glisser le Bow Frame Pad sur le CP Pad. e. Assurez-vous que la CP Pad Strap rentre dans la BowFrame Pad Pocket. f. Assurez-vous que la Carbon Fiber Band dépasse de la partie supérieure du coussin.
  • Page 126 Mode d'emploi Pour remettre les coussins en place : h. Pressez le coussin contre la fibre de carbone pour fixer le Velcro dans la zone prévue à cet effet. i. Tirez la bande Velcro et fixez-la au bas du coussin (3 x). j.
  • Page 127 Mode d'emploi Installation des coussins terminée ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: jeudi 21 mai 2020 Version: A Page 127...

  • Page 128: Positionnement Du Patient

    Mode d'emploi 3.5 Positionnement du patient Vérifiez que les surfaces auxquelles le patient est exposé ne sont pas dures ou coupantes. Les zones clés à vérifier sont mises en évidence ci-dessous. • Recouvrir le cliquet avant • Recouvrir la Cross Rod à •...

  • Page 129: Nettoyage Et Entretien

    Mode d'emploi 4. Nettoyage et entretien AVERTISSEMENT : • N'utilisez pas d'eau de Javel ou de produits contenant de l'eau de Javel pour nettoyer le dispositif. Il existe un risque de blessures ou de dommages matériels pour l’équipement. • Après chaque utilisation, nettoyez le dispositif à l'aide de lingettes à base d'alcool. Ne placez pas le dispositif dans de l'eau.
  • Page 130 Gebrauchsanweisung Frame Pad Replacement Set Produktcode A-70820 80028558 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Seite 130...
  • Page 131 Gebrauchsanweisung WICHTIGE HINWEISE Dieses Gerät ist ein Bestandteil eines übergeordneten medizinischen Geräts. Lesen Sie sich vor der Verwendung dieses oder anderer medizinischer Geräte an einem Patienten die Gebrauchsanweisung aufmerksam durch und machen Sie sich mit dem Produkt vertraut. Lesen und verinnerlichen Sie alle Warnhinweise in diesem Handbuch und •...
  • Page 132 Gebrauchsanweisung INHALTSVERZEICHNIS Kontaktinformationen: Allgemeine Sicherheitshinweise: Vorbereitung und Gebrauch der Vorrichtung Kompatibilität mit Tischen Produktspezifikationen Bow Frame Pad Replacement Set Setup Patienten umlagern Reinigung und Wartung ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Seite 132...

  • Page 133: Kontaktinformationen

    Gebrauchsanweisung 1. Kontaktinformationen: Bestellinformationen entnehmen Sie bitte dem Katalog. Kontaktinformationen zum Allen Kundendienst: International Nordamerika (800) 433-5774 +1 978 266 4200 Durchwahl 4286 (978) 263-8846 +1 978 266 4426 2. Allgemeine Sicherheitshinweise: WARNUNG: a. Nicht verwenden, wenn das Produkt sichtbare Schäden aufweist. b.

  • Page 134: Vorbereitung Und Gebrauch Der Vorrichtung

    Gebrauchsanweisung 3. Vorbereitung und Gebrauch der Vorrichtung 3.1 Kompatibilität mit Tischen Das Allen Bow Frame Pad Replacement Set ist kompatibel mit dem Allen Bow Frame und dem OSI Wilson Frame. Hinweis: Für Anweisungen zur Verwendung von Operationstischen beachten Sie bitte die Gebrauchsanweisung des Herstellers. Halten Sie sich stets an die Gewichtsbeschränkungen des OP-Tisch-Herstellers.

  • Page 135: Bow Frame Pad Replacement Set

    Gebrauchsanweisung 3.3 Bow Frame Pad Replacement Set Connector Protector Pad-Right Connector Protector Pad-Left Bow Frame Pad Bow Frame Pad Fixture ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Seite 135...

  • Page 136: Setup

    Gebrauchsanweisung 3.4 Setup Austausch der Polster: a. Stellen Sie sicher, dass sich die Polster in der niedrigsten Position befinden. b. Lösen der Schiene: Drücken Sie das freie Ende der Schiene nach innen, während Sie die Mitte der Schiene nach oben ziehen. c.
  • Page 137 Gebrauchsanweisung Entfernen der Polster: d. Bow Frame Pad Fixture in die Tasche schieben und Velcro® Klettverschluss zwischen Polster und Schiene trennen. e. Polster und Halterung nach oben von der Schiene ziehen. f. Auf der anderen Seite wiederholen. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 138 Gebrauchsanweisung Velcro® Klettverschluss hinzufügen: a. Entfernen Sie die Schutzfolie, und befestigen Sie die 2,5 cm (1”)-Teile (2 Stück) abgebildet an der Oberseite der Eckanschlüsse. b. Entfernen Sie die Schutzfolie, und befestigen Sie die 5 cm (2”)-Teile (2 Stück) wie abgebildet an der Vorderseite der Eckanschlüsse.
  • Page 139 Gebrauchsanweisung Connector Protector Pad hinzufügen: a. Die Schlaufe des Connector Protector wie abgebildet auf das Karbonfaserband setzen. Hinweis: Das lose Bein soll sich auf der Innenseite des Rahmens befinden. b. Seitliches Eckanschluss-Polster an die Unterseite der Schiene. c. Auf der anderen Seite wiederholen. ©2019 Allen Medical Systems, Inc.
  • Page 140 Gebrauchsanweisung Bow Frame Pads hinzufügen: a. Bow Frame Pad Fixture in die Tasche des Bow Frame Pad schieben und mit Klettverschluss bedecken. b. Das Karbonfaserband in die Tasche des Bow Frame Pad einführen. Hinweis: Stellen Sie sicher, dass sich die Klettverschlüsse auf der Innenseite des Rahmens befinden.
  • Page 141 Gebrauchsanweisung Die Polster wieder aufsetzen: d. Schieben Sie das Bow Frame Pad über das CP Pad. e. Stellen Sie sicher, dass der CP-Pad- Gurt in der Tasche des Bow Frame Pads steckt f. Stellen Sie sicher, dass das Karbonfaserband oben aus dem Polster herausragt.
  • Page 142 Gebrauchsanweisung Die Polster wieder aufsetzen: h. Das Polster gegen die Karbonfaser drücken, um den Klettverschluss im dafür vorgesehenen Bereich zu sichern. i. Den Klettverschluss herumziehen und an der Unterseite des Polsters befestigen (3x). j. Wiederholen Sie die Schritte a bis j am gegenüberliegenden Polster.
  • Page 143 Gebrauchsanweisung Polsterinstallation abgeschlossen ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Seite 143...

  • Page 144: Patienten Umlagern

    Gebrauchsanweisung 3.5 Patienten umlagern Prüfen Sie alle Oberflächen, mit denen der Patient in Berührung kommt, um sicherzustellen, dass kein Kontakt mit harten oder scharfen Oberflächen besteht. Die wichtigsten zu prüfenden Bereiche sind unten hervorgehoben. • Vordere Arretierung abdecken • Cross Rod mit Rod Cover abdecken •...

  • Page 145: Reinigung Und Wartung

    Gebrauchsanweisung 4. Reinigung und Wartung WARNUNG: • Verwenden Sie für die Reinigung des Geräts keine Bleichmittel oder bleichmittelhaltigen Produkte. Es kann zu Verletzungen oder Sachschäden kommen. • Reinigen Sie das Gerät nach jedem Gebrauch mit Reinigungstüchern auf Alkoholbasis. Stellen Sie das Gerät nicht in Wasser. Dies kann zu Beschädigungen führen. •...
  • Page 146 Οδηγίες χρήσης Frame Pad Replacement Set Κωδικός προϊόντος A-70820 80028558 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Σελίδα 146...
  • Page 147 Οδηγίες χρήσης ΣΗΜΑΝΤΙΚΕΣ ΕΙΔΟΠΟΙΗΣΕΙΣ Αυτή η συσκευή αποτελεί στοιχείο ιατρικής συσκευής υψηλότερου επιπέδου. Πριν από τη χρήση της παρούσας συσκευής ή οποιουδήποτε άλλου τύπου ιατρικής συσκευής σε ασθενείς, συνιστάται να διαβάσετε τις Οδηγίες χρήσης και να εξοικειωθείτε με το προϊόν. Διαβάστε...
  • Page 148 Οδηγίες χρήσης ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ Στοιχεία επικοινωνίας Γενικές προειδοποιήσεις και συστάσεις προσοχής για την ασφάλεια: Ρύθμιση και χρήση εξοπλισμού Συμβατότητα τράπεζας Προδιαγραφές προϊόντος Bow Frame Pad Replacement Set Ρύθμιση Τοποθέτηση του ασθενούς Καθαρισμός και συντήρηση ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 149 Οδηγίες χρήσης 1. Στοιχεία επικοινωνίας Για πληροφορίες παραγγελίας, ανατρέξτε στον κατάλογο. Πληροφορίες επικοινωνίας με το τμήμα εξυπηρέτησης πελατών της Allen: Διεθνώς Βόρεια Αμερική (800) 433-5774 +1 978 266 4200 εσωτ.4286 (978) 263-8846 +1 978 266 4426 2. Γενικές προειδοποιήσεις και συστάσεις προσοχής για την ασφάλεια: ΠΡΟΕΙΔΟΠΟΙΗΣΗ: a.
  • Page 150 Οδηγίες χρήσης 3. Ρύθμιση και χρήση εξοπλισμού 3.1 Συμβατότητα τράπεζας Το Allen Bow Frame Pad Replacement Set είναι συμβατό με το Allen Bow Frame και το OSI Wilson Frame. Σημείωση: Για οδηγίες χρήσης, ανατρέξτε στον οδηγό χρήστη του κατασκευαστή της χειρουργικής τράπεζας. Να ανατρέχετε πάντα στα όρια βάρους που αναφέρονται...
  • Page 151 Οδηγίες χρήσης 3.3 Bow Frame Pad Replacement Set Connector Protector Pad-Right Connector Protector Pad-Left Bow Frame Pad Bow Frame Pad Fixture ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Σελίδα...
  • Page 152 Οδηγίες χρήσης 3.4 Ρύθμιση Για αντικατάσταση των υποθεμάτων: α. Βεβαιωθείτε ότι τα υποθέματα βρίσκονται στο χαμηλότερο δυνατό ύψος. β. Απελευθερώστε τη ράγα: πιέστε προς τα μέσα το ελεύθερο άκρο της ράγας ενώ τραβάτε τη ράγα προς τα επάνω από το κεντρικό μέρος της. γ.
  • Page 153 Οδηγίες χρήσης Για αφαίρεση των υποθεμάτων: δ. Σύρετε το Bow Frame Pad Fixture μέσα στη θήκη και διαχωρίστε το Velcro® μεταξύ του υποθέματος και της ράγας. ε. Τραβήξτε το Pad και το Fixture προς τα επάνω και εκτός της ράγας. στ.
  • Page 154 Οδηγίες χρήσης Για προσθήκη Velcro®: a. Αφαιρέστε το υποστήριγμα και προσαρτήστε (2x) τεμάχια των 2,5 cm (1”) στην κορυφαία όψη των Corner Connector, όπως απεικονίζεται. b. Αφαιρέστε το υποστήριγμα και προσαρτήστε (2x) τεμάχια των 5 cm (2”) στην εμπρόσθια όψη των...
  • Page 155 Οδηγίες χρήσης Για προσθήκη του Connector Protector Pad: α. Τοποθετήστε τον βρόχο του Connector Protector στο Carbon Fiber Band, όπως απεικονίζεται. Σημείωση: Το χαλαρό πόδι πρέπει να βρίσκεται στην εσωτερική πλευρά του πλαισίου. β. Σύρετε το γωνιακό Connector Pad στη βάση...
  • Page 156 Οδηγίες χρήσης Για προσθήκη των Bow Frame Pads: α. Σύρετε το Bow Frame Pad Fixture στη θήκη του Bow Frame Pad και καλύψτε το Velcro®. β. Εισαγάγετε τη ζώνη από ανθρακόνημα μέσα στη θήκη του Bow Frame Pad. Σημείωση: Βεβαιωθείτε ότι οι ιμάντες Velcro®...
  • Page 157 Οδηγίες χρήσης Για να επανατοποθετήσετε τα υποθέματα: δ. Σύρετε το Bow Frame Pad πάνω από το CP Pad. ε. Βεβαιωθείτε ότι το CP Pad Strap κουμπώνει μέσα στη θήκη του Bow Frame Pad στ. Βεβαιωθείτε ότι η ζώνη από ανθρακόνημα προεξέχει από την κορυφή...
  • Page 158 Οδηγίες χρήσης Για να επανατοποθετήσετε τα υποθέματα: η. Πιέστε το υπόθεμα στο ανθρακόνημα, για να στερεώσετε το Velcro στην καθορισμένη περιοχή. θ. Τραβήξτε το Velcro γύρω από αυτήν την περιοχή και προσαρτήστε το στη βάση του υποθέματος (3x). ι. Επαναλάβετε τα βήματα α - ι στο αντίθετο υπόθεμα. ©2019 Allen Medical Systems, Inc.
  • Page 159 Οδηγίες χρήσης Ολοκληρωμένη εγκατάσταση υποθέματος ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Σελίδα 159...
  • Page 160 Οδηγίες χρήσης 3.5 Τοποθέτηση του ασθενούς Ελέγξτε όλες τις επιφάνειες στις οποίες εκτίθεται ο ασθενής για να βεβαιωθείτε ότι δεν υπάρχει επαφή με κάποια σκληρή ή αιχμηρή επιφάνεια. Τα βασικά σημεία που πρέπει να ελέγξετε επισημαίνονται παρακάτω. • Καλύψτε την μπροστινή...
  • Page 161 Οδηγίες χρήσης 4. Καθαρισμός και συντήρηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ: • Μη χρησιμοποιείτε λευκαντικά ή προϊόντα που περιέχουν λευκαντικό για τον καθαρισμό της συσκευής. Μπορεί να προκληθεί τραυματισμός ή ζημιά στον εξοπλισμό. • Έπειτα από κάθε χρήση, καθαρίζετε τη συσκευή με μαντηλάκια εμποτισμένα με αλκοόλη.
  • Page 162 Istruzioni per l'uso Frame Pad Replacement Set Codice prodotto A-70820 80028558 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Pagina 162...
  • Page 163 Istruzioni per l'uso AVVISI IMPORTANTI Questo dispositivo è un componente di un apparato medico di livello superiore. Prima di utilizzare questo o qualsiasi altro tipo di dispositivo medico con un paziente, si consiglia di leggere le Istruzioni per l'uso e di acquisire familiarità con il prodotto. Leggere e comprendere tutte le avvertenze contenute nel presente •...
  • Page 164 Istruzioni per l'uso INDICE Informazioni di contatto Avvertenze e precauzioni generali per la sicurezza: Installazione e uso dell'apparecchiatura Compatibilità con i tavoli operatori Specifiche prodotto Bow Frame Pad Replacement Set Disposizione Posizionamento del paziente Pulizia e manutenzione ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 165 Istruzioni per l'uso 1. Informazioni di contatto Per informazioni sull'ordine, consultare il catalogo. Informazioni di contatto dell'assistenza clienti Allen: Internazionale Nord America (800) 433-5774 +1 978 266 4200 int.4286 (978) 263-8846 +1 978 266 4426 2. Avvertenze e precauzioni generali per la sicurezza: AVVERTENZA: a.
  • Page 166 Istruzioni per l'uso 3. Installazione e uso dell'apparecchiatura 3.1 Compatibilità con i tavoli operatori Allen Bow Frame Pad Replacement Set è compatibile con Allen Bow Frame e OSI Wilson Frame. Nota: per le istruzioni sull'uso, consultare la guida per l'utente del produttore del tavolo operatorio.
  • Page 167 Istruzioni per l'uso 3.3 Bow Frame Pad Replacement Set Connector Protector Pad-Right Connector Protector Pad-Left Bow Frame Pad Bow Frame Pad Fixture ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Pagina 167...
  • Page 168 Istruzioni per l'uso 3.4 Disposizione Per sostituire le imbottiture: a. Assicurarsi che le imbottiture siano all'altezza minima. b. Rilascio barra: premere l'estremità libera della barra verso l'interno sollevando contemporaneamente il centro della barra. c. Estrarre la barra dal fermo anteriore. ©2019 Allen Medical Systems, Inc.
  • Page 169 Istruzioni per l'uso Per rimuovere le imbottiture: d. Far scorrere Bow Frame Pad Fixture nella tasca e staccare il Velcro® tra l'imbottitura e la barra. e. Tirare imbottitura e dispositivo verso l'alto ed estrarli dalla barra. f. Ripetere la procedura per il lato opposto. ©2019 Allen Medical Systems, Inc.
  • Page 170 Istruzioni per l'uso Per aggiungere il Velcro ®: a. Rimuovere la pellicola protettiva e fissare i due elementi da (1") alla superficie superiore dei connettori angolari come illustrato. b. Rimuovere la pellicola protettiva e fissare i due elementi da 5 cm (2") alla superficie anteriore dei connettori angolari come illustrato.
  • Page 171 Istruzioni per l'uso Per aggiungere Connector Protector Pad: Collocare l'anello connettore protezione sulla fascia in fibra di carbonio come illustrato. Nota: la gamba allentata deve trovarsi all'interno del telaio. scorrere l'imbottitura connettore d'angolo fino alla base della barra. c. Ripetere la procedura per il lato opposto. ©2019 Allen Medical Systems, Inc.
  • Page 172 Istruzioni per l'uso Per aggiungere Bow Frame Pads: a. Far scorrere Bow Frame Pad Fixture nella tasca di Bow Frame Pad e coprire il Velcro®. b. Inserire la fascia in fibra di carbonio nella tasca di Bow Frame Pad. Nota: Verificare che le fascette in Velcro®...
  • Page 173 Istruzioni per l'uso Per riposizionare le imbottiture: d. Far scorrere l'imbottitura Bow Frame Pad su CP Pad. e. Assicurarsi che la cinghia CP Pad Strap sia inserita nella tasca Frame Pad Pocket. f. Assicurarsi che la fascia in fibra di carbonio fuoriesca dalla parte superiore dell'imbottitura.
  • Page 174 Istruzioni per l'uso Per riposizionare le imbottiture: h. Premere l'imbottitura sulla fibra di carbonio per fissare il velcro nell'area designata. i. Tirare il velcro e fissarlo alla parte inferiore dell'imbottitura (3 volte). j. Ripetere i passaggi a - j sull'imbottitura opposta. ©2019 Allen Medical Systems, Inc.
  • Page 175 Istruzioni per l'uso Installazione delle imbottiture completata ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Pagina 175...
  • Page 176 Istruzioni per l'uso 3.5 Posizionamento del paziente Controllare tutte le superfici esposte al paziente per assicurarsi che non vi sia contatto con superfici dure o affilate. Le aree chiave da controllare sono evidenziate di seguito. • Coprire il fermo anteriore •...
  • Page 177 Istruzioni per l'uso 4. Pulizia e manutenzione AVVERTENZA: • Non utilizzare candeggina o prodotti contenenti candeggina per pulire il dispositivo. Possono verificarsi lesioni o danni alle apparecchiature. • Dopo ogni utilizzo, pulire il dispositivo con salviette a base di alcol. •...
  • Page 178 Lietošanas instrukcijas Frame Pad Replacement Set Izstrādājuma kods A-70820 80028558 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Lapa 178...
  • Page 179 Lietošanas instrukcijas SVARĪGI PAZIŅOJUMI Šī ierīce ir daļa no augstāka līmeņa medicīniskās iekārtas. Pirms lietojat pacientam šo vai cita veida medicīnisko aparātu, ieteicams izlasīt lietošanas instrukcijas un iepazīties ar izstrādājumu. Izlasiet un izprotiet visus brīdinājumus šajā rokasgrāmatā un uz ierīces, pirms •...
  • Page 180 Lietošanas instrukcijas SATURS Kontaktinformācija Vispārīgi drošības brīdinājumi un bīstamības paziņojumi Aprīkojuma iestatīšana un lietošana Galda saderība Izstrādājuma specifikācijas Bow Frame Pad Replacement Set Iestatīšana Pacienta novietošana Tīrīšana un apkope ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A...
  • Page 181 Lietošanas instrukcijas 1. Kontaktinformācija Informāciju par pasūtīšanu skatiet katalogā. Allen klientu apkalpošanas dienesta kontaktinformācija: Starptautiski Ziemeļamerika (800) 433-5774 +1 978 266 4200 papl. 4286 (978) 263-8846 +1 978 266 4426 2. Vispārīgi drošības brīdinājumi un bīstamības paziņojumi BRĪDINĀJUMS. a. Neizmantojiet izstrādājumu, ja tam ir redzami bojājumi. b.
  • Page 182 Lietošanas instrukcijas 3. Aprīkojuma iestatīšana un lietošana 3.1 Galda saderība Allen Bow Frame Pad Replacement Set ir saderīgs ar Allen Bow Frame un OSI Wilson Frame. Piezīme. Lietošanas instrukcijas skatiet operāciju galda ražotāja lietotāja ceļvedī. Vienmēr skatiet operāciju galda ražotāja svara ierobežojumus. 3.2 Izstrādājuma specifikācijas 178 mm [7”] Pl x 788 mm [31”] G x 115 mm [4,5”] A 178 mm [7”]...
  • Page 183 Lietošanas instrukcijas 3.3 Bow Frame Pad Replacement Set Connector Protector Pad-Right Connector Protector Pad-Left Bow Frame Pad Bow Frame Pad Fixture ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Lapa 183...
  • Page 184 Lietošanas instrukcijas 3.4 Iestatīšana Lai nomainītu paliktņus: a. Nodrošiniet, lai paliktņi būtu zemākajā pozīcijā. b. Atbrīvojiet sliedi: brīvajā galā iespiediet to uz iekšu, vienlaikus pavelkot uz augšu sliedes centrā. c. Izvelciet sliedi no Front Catch. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 185 Lietošanas instrukcijas Lai noņemtu paliktņus: d. Iebīdiet Bow Frame Pad Fixture kabatā un atdaliet Velcro® starp paliktni un sliedi. e. Pavelciet Pad un Fixture uz augšu un noceliet sliedi. f. Atkārtojiet to pašu pretējā pusē. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 186 Lietošanas instrukcijas Lai pievienotu Velcro®: a. Noņemiet oderi un pievienojiet divus 2,5 cm (1”) gabalus Corner Connector augšējām virsmām, kā redzams attēlā. b. Noņemiet oderi un pievienojiet divus 5 cm (2”) gabalus Corner Connector augšējām virsmām, kā redzams attēlā. 2,5 cm (1”) gabali 5 cm (2”) gabali ©2019 Allen Medical Systems, Inc.
  • Page 187 Lietošanas instrukcijas Lai pievienotu Connector Protector Pad: a. Novietojiet Connector Protector cilpu uz oglekļa šķiedru bandāžas, kā redzams attēlā. Piezīme. Atbrīvotajai kājai jābūt rāmja iekšpusē. b. Stūra savienotājs Connector Pad pie sliedes apakšas. c. Atkārtojiet to pašu pretējā pusē. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 188 Lietošanas instrukcijas Lai pievienotu Bow Frame Pads: a. Iebīdiet Bow Frame Pad Fixture kabatā uz Bow Frame Pad un apsedziet Velcro ®. b. Ievietojiet oglekļa šķiedru bandāžu Bow Frame Pad kabatā. Piezīme. Pārliecinieties, vai Velcro ® siksnas ir rāmja iekšpusē. c.
  • Page 189 Lietošanas instrukcijas Lai novietotu paliktņus atpakaļ: d. Pārbīdiet Bow Frame Pad pāri CP Pad. e. Pārliecinieties, vai CP Pad Strap ir ielikta Bow Frame Pad Pocket f. Pārliecinieties, vai oglekļa šķiedru bandāža ir izvirzīta no paliktņa augšas. g. Izvelciet ārā Bow Frame Pad Fixture. ©2019 Allen Medical Systems, Inc.
  • Page 190 Lietošanas instrukcijas Lai novietotu paliktņus atpakaļ: h. Nospiediet ar paliktni uz oglekļa šķiedru bandāžas, lai fiksētu Velcro tam paredzētajā vietā. i. Apvelciet Velcro apkārt un pievienojiet paliktņa apakšai (3x). j. Atkārtojiet darbības no a līdz j ar pretējo paliktni. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 191 Lietošanas instrukcijas Paliktņa uzstādīšana ir pabeigta ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Lapa 191...
  • Page 192 Lietošanas instrukcijas 3.5 Pacienta novietošana Pārbaudiet, vai visas virsmas, kas nonāk saskarē ar pacientu, nenonāk saskarē ar cietām vai asām virsmām. Galvenās pārbaudāmās vietas ir norādītas turpinājumā. • Pārsedziet Front Catch • Pārsedziet Cross Rod • Pārsedziet Rail Rod Connectors ar Rod Cover •...
  • Page 193 Lietošanas instrukcijas 4. Tīrīšana un apkope BRĪDINĀJUMS. • Ierīces tīrīšanai neizmantojiet balinātāju vai līdzekļus, kas satur balinātāju. Var tikt gūta trauma vai rasties aprīkojuma bojājums. • Pēc katras lietošanas reizes notīriet ierīci ar spirtu saturošām salvetēm. • Neievietojiet ierīci ūdenī. Aprīkojums var tikt sabojāts. Izmantojiet drānu un četrvērtīgā...
  • Page 194 Instrukcja obsługi Frame Pad Replacement Set Nr prod. A-70820 80028558 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Strona 194...
  • Page 195 Instrukcja obsługi WAŻNE UWAGI Ten wyrób jest częścią urządzenia medycznego wyższego poziomu. Przed zastosowaniem tego wyrobu oraz innych urządzeń medycznych u pacjenta zaleca się przeczytanie Instrukcji obsługi i zapoznanie się z produktem. Przed użyciem niniejszego wyrobu u pacjenta należy przeczytać i zrozumieć •...
  • Page 196 Instrukcja obsługi SPIS TREŚCI Dane do kontaktu Ogólne ostrzeżenia i przestrogi dotyczące bezpieczeństwa: Przygotowanie i użytkowanie sprzętu Zgodność ze stołami Dane techniczne produktu Bow Frame Pad Replacement Set Montaż Układanie pacjenta Czyszczenie i konserwacja ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 197 Instrukcja obsługi 1. Dane do kontaktu Informacje dotyczące zamówień znajdują się w katalogu. Dane do kontaktu z działem obsługi klienta firmy Allen: Inne kraje Ameryka Płn. (800) 433-5774 +1 978 266 4200 wew. 4286 (978) 263-8846 +1 978 266 4426 2.
  • Page 198 Instrukcja obsługi 3. Przygotowanie i użytkowanie sprzętu 3.1 Zgodność ze stołami Zestaw Allen Bow Frame Pad Replacement Set jest zgodny z ramami Allen Bow Frame i OSI Wilson Frame. Uwaga: Instrukcje obsługi zawiera podręcznik użytkownika stołu operacyjnego dostarczony przez jego producenta. Należy zawsze sprawdzać maksymalne obciążenie stołu operacyjnego podane przez producenta.
  • Page 199 Instrukcja obsługi 3.3 Bow Frame Pad Replacement Set Connector Protector Pad – Right Connector Protector Pad – Left Bow Frame Pad Bow Frame Pad Fixture ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Strona 199...
  • Page 200 Instrukcja obsługi 3.4 Montaż Aby wymienić podkładki: a. Sprawdzić, czy podkładki są umieszczone na najniższej wysokości. b. Zwalnianie szyny: docisnąć do wewnątrz wolny koniec szyny, jednocześnie ciągnąc w górę jej środkową część. c. Wyciągnąć szynę z przedniego zatrzasku. ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 201 Instrukcja obsługi Zdejmowanie podkładek: d. Wsunąć usztywniacz Bow Frame Pad Fixture do szczeliny i odpiąć rzep Velcro® między podkładką i szyną. e. Pociągnąć podkładkę i usztywniacz do góry i zdjąć je z szyny. f. Powtórzyć powyższe czynności po drugiej stronie. ©2019 Allen Medical Systems, Inc.
  • Page 202 Instrukcja obsługi Montaż rzepów Velcro®: a. Odkleić warstwę ochronną i przymocować rzepy rozmiarze 2,5 cm (1 cal) do górnej części złączy Corner Connectors, jak pokazano na rysunku. b. Odkleić warstwę ochronną przymocować rzepy rozmiarze 5 cm (2 cale) do przedniej części złączy Corner Connectors, jak pokazano na rysunku.
  • Page 203 Instrukcja obsługi Montaż podkładki Connector Protector Pad: a. Umieścić pętlę ochraniacza Connector Protector na pasie Carbon Fiber Band, jak pokazano na rysunku. Uwaga: luźny koniec powinien być skierowany do wewnątrz ramy. b. Przesunąć róg podkładki Connector Pad na dół szyny. c.
  • Page 204 Instrukcja obsługi Montaż podkładek Bow Frame Pad: a. Wsunąć usztywniacz Bow Frame Pad Fixture do szczeliny w podkładce Bow Frame Pad i przykryć rzepy Velcro®. b. Włożyć pas z włókna węglowego do szczeliny w podkładce Bow Frame Pad. Uwaga: Upewnić się, że pasy zapinane na rzepy Velcro®...
  • Page 205 Instrukcja obsługi Ponowny montaż podkładek: d. Nasunąć podkładkę Bow Frame Pad na podkładkę Connector Protector Pad. e. Sprawdzić, czy pas Connector Protector Pad Strap można wsunąć do szczeliny Bow Frame Pad Pocket. f. Upewnić się, że pas Carbon Fiber Band wystaje z górnej części podkładki.
  • Page 206 Instrukcja obsługi Ponowny montaż podkładek: h. Docisnąć podkładkę do elementu z włókna węglowego, aby unieruchomić pas zapinany na rzepy Velcro w danym miejscu. i. Owinąć podkładkę pasem zapinanym na rzepy Velcro i przypiąć go od spodu podkładki (w trzech miejscach). j.
  • Page 207 Instrukcja obsługi Zakończony montaż podkładek ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Strona 207...
  • Page 208 Instrukcja obsługi 3.5 Układanie pacjenta Sprawdzić, czy powierzchnie wchodzące w kontakt z ciałem pacjenta nie są twarde ani ostre. Najważniejsze obszary, które należy sprawdzić, wskazano poniżej. • Zasłonić przedni zatrzask • Zasłonić pręt poprzeczny za • Zasłonić złącza mocujące Rail Rod Connectors pomocą...
  • Page 209 Instrukcja obsługi 4. Czyszczenie i konserwacja OSTRZEŻENIE: • Do czyszczenia wyrobu nie wolno używać wybielaczy ani produktów zawierających wybielacz. Może dojść do obrażeń ciała lub uszkodzenia sprzętu. • Po każdym użyciu należy wyczyścić wyrób za pomocą chusteczek nasączonych alkoholem. Nie umieszczać wyrobu w wodzie. Może dojść do uszkodzenia sprzętu. •...
  • Page 210 Instruções de utilização Frame Pad Replacement Set Código do produto A-70820 80028558 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Página 210...
  • Page 211 Instruções de utilização NOTAS IMPORTANTES Este dispositivo é um componente de um aparelho médico de nível superior. Antes de utilizar este ou qualquer outro tipo de aparelho médico em pacientes, é recomendada a leitura das Instruções de utilização e a familiarização com o produto. Antes de utilizar o dispositivo em pacientes, leia e compreenda todos os •...
  • Page 212 Instruções de utilização ÍNDICE Detalhes de contacto Avisos e precauções gerais de segurança: Configuração e utilização do equipamento Compatibilidade com mesas cirúrgicas Especificações do produto Bow Frame Pad Replacement Set Configuração Colocação do paciente Limpeza e manutenção ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 213 Instruções de utilização 1. Detalhes de contacto Para obter informações sobre pedidos, consulte o catálogo. Informações de contacto do serviço de assistência técnica da Allen: Internacional América do Norte (800) 433-5774 +1 978 266 4200 ext.4286 (978) 263-8846 +1 978 266 4426 2.
  • Page 214 Instruções de utilização 3. Configuração e utilização do equipamento 3.1 Compatibilidade com mesas cirúrgicas O Allen Bow Frame Pad Replacement Set é compatível com a Allen Bow Frame e a OSI Wilson Frame. Nota: Consulte o guia do utilizador do fabricante da mesa cirúrgica para obter instruções de utilização.
  • Page 215 Instruções de utilização 3.3 Bow Frame Pad Replacement Set Connector Protector Pad-Right Connector Protector Pad-Left Bow Frame Pad Bow Frame Pad Fixture ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Página 215...
  • Page 216 Instruções de utilização 3.4 Configuração Para substituir as almofadas: a. Certifique-se de que as almofadas se encontram à altura mais baixa. b. Solte a calha: pressione a extremidade livre da calha para dentro, puxando para cima no centro da calha. c.
  • Page 217 Instruções de utilização Para retirar as almofadas: d. Faça deslizar o acessório de fixação da almofada da Bow Frame para o compartimento e separe o Velcro® entre a almofada e a calha. e. Puxe a almofada e o acessório para cima e para fora da calha.
  • Page 218 Instruções de utilização Para adicionar Velcro®: a. Remova o suporte e fixe (2x) tiras de 2,5 cm (1 pol.) na face superior conectores canto, conforme apresentado. b. Remova o suporte e fixe (2x) tiras de 5 cm (2 pol.) na face frontal conectores canto, conforme apresentado.
  • Page 219 Instruções de utilização Para adicionar a almofada do protetor do conector: a. Coloque o laço do protetor do conector na banda de fibra de carbono, conforme apresentado. Nota: a perna solta deve ficar no interior da estrutura. b. Faça deslizar a almofada do conector até...
  • Page 220 Instruções de utilização Para adicionar as almofadas da Bow Frame: a. Faça deslizar o acessório de fixação da almofada da Bow Frame para o compartimento da almofada da Bow Frame e cubra o Velcro®. b. Insira a banda de fibra de carbono no compartimento da almofada da Bow Frame.
  • Page 221 Instruções de utilização Para voltar a colocar as almofadas: d. Faça deslizar a almofada da Bow Frame sobre a almofada do protetor do conector. e. Certifique-se de que a correia da almofada do protetor do conector encaixa no compartimento da almofada da Bow Frame.
  • Page 222 Instruções de utilização Para voltar a colocar as almofadas: h. Pressione a almofada contra a fibra de carbono para fixar o Velcro na área designada. i. Puxe o Velcro e fixe-o no fundo da almofada (3x). j. Repita os passos a - j na almofada oposta. ©2019 Allen Medical Systems, Inc.
  • Page 223 Instruções de utilização Instalação da almofada concluída ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Página 223...
  • Page 224 Instruções de utilização 3.5 Colocação do paciente Verifique todas as superfícies expostas ao paciente para assegurar que não existe contacto com superfícies duras ou pontiagudas. As áreas principais a verificar encontram-se destacadas abaixo. • Cubra o fecho frontal • Cubra a haste transversal utilizando a •...
  • Page 225 Instruções de utilização 4. Limpeza e manutenção AVISO: • Não utilize lixívia nem produtos que contenham lixívia para limpar o dispositivo. Podem ocorrer lesões ou danos no equipamento. • Após cada utilização, limpe o dispositivo com toalhetes à base de álcool. •...
  • Page 226 Instrucciones de uso Frame Pad Replacement Set Código de producto A-70820 80028558 Version A ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Página 226...
  • Page 227 Instrucciones de uso AVISOS IMPORTANTES Este dispositivo es un componente de un aparato médico de nivel superior. Antes de usar este o cualquier otro tipo aparato médico en un paciente, le recomendamos leer las Instrucciones de uso y familiarizarse con el producto. Lea y comprenda todas las advertencias señaladas en este manual y en •...
  • Page 228 Instrucciones de uso ÍNDICE Información de contacto Precauciones y advertencias de seguridad generales: Configuración y uso del equipo Compatibilidad de la mesa Especificaciones del producto Bow Frame Pad Replacement Set Configuración Carga del paciente Limpieza y mantenimiento ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver.
  • Page 229 Instrucciones de uso 1. Información de contacto Consulte el catálogo para obtener información sobre pedidos. Información de contacto del servicio de atención al cliente de Allen: Internacional Norteamérica (800) 433-5774 +1 978 266 4200 ext.4286 (978) 263-8846 +1 978 266 4426 2.
  • Page 230 Instrucciones de uso 3. Configuración y uso del equipo 3.1 Compatibilidad de la mesa El juego de repuesto de acolchado de Allen Bow Frame es compatible con Allen Bow Frame y OSI Wilson Frame. Nota: Consulte en la guía del usuario del fabricante de la mesa de operaciones las instrucciones de uso.
  • Page 231 Instrucciones de uso 3.3 Bow Frame Pad Replacement Set Connector Protector Pad-Right Connector Protector Pad-Left Bow Frame Pad Bow Frame Pad Fixture ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Página 231...
  • Page 232 Instrucciones de uso 3.4 Configuración Para reemplazar el acolchado: a. Asegúrese de que el acolchado esté a la altura más baja. b. Desenganche el riel: presione hacia adentro en el extremo libre del riel mientras tira hacia arriba en el centro del riel. c.
  • Page 233 Instrucciones de uso Para quitar el acolchado: d. Deslice el elemento acolchado de Bow Frame al compartimiento y separe el Velcro® entre el acolchado y el riel. e. Tire del acolchado y el accesorio hacia arriba y fuera del riel. f.
  • Page 234 Instrucciones de uso Para añadir Velcro®: a. Retire el respaldo y coloque (2) piezas de 2,5 cm (1 pulgada) en cara superior conectores de esquina como se muestra. b. Retire el respaldo y coloque (2) piezas de 5 cm (2 pulgadas) en la cara frontal de los conectores de esquina, como se muestra.
  • Page 235 Instrucciones de uso Para añadir el conector del acolchado de protección: a. Coloque el bucle del protector del conector en la banda de fibra de carbono como se muestra. Nota: La pata suelta debe estar en el interior del marco. b.
  • Page 236 Instrucciones de uso Para añadir el acolchado de Bow Frame: a. Deslice el accesorio del acolchado de Bow Frame al compartimento del acolchado de la Bow Frame y cubra el Velcro ®. b. Inserte la banda de fibra de carbono en el compartimento del acolchado de Bow Frame.
  • Page 237 Instrucciones de uso Para poner el acolchado en su sitio: d. Deslice el acolchado de Bow Frame sobre el acolchado CP. e. Asegúrese de que la correa del acolchado CP se introduzca en el compartimento del acolchado de Bow Frame. f.
  • Page 238 Instrucciones de uso Para poner el acolchado en su sitio: h. Presione el acolchado contra la fibra de carbono, para asegurar el Velcro en el área designada. i. Tire del velcro alrededor y fíjelo a la parte inferior del acolchado (3 veces). j.
  • Page 239 Instrucciones de uso Instalación del acolchado completada ©2019 Allen Medical Systems, Inc. All Rights Reserved Ref Blank Template: 80026386 Ver. B Document Number: 80028558 Issue Date: 21 MAY 2020 Version: A Página 239...
  • Page 240 Instrucciones de uso 3.5 Carga del paciente Compruebe todas las superficies expuestas al paciente para asegurarse de que no haya contacto con ninguna superficie dura o afilada. A continuación, se destacan las áreas clave que deben comprobarse. • Cubra el cierre frontal •...
  • Page 241 Instrucciones de uso 4. Limpieza y mantenimiento ADVERTENCIA: • No use lejía o productos que contengan lejía para limpiar el dispositivo. Pueden producirse lesiones o daños en el equipo. • Limpie el dispositivo después de cada uso con toallitas a base de alcohol. •...
