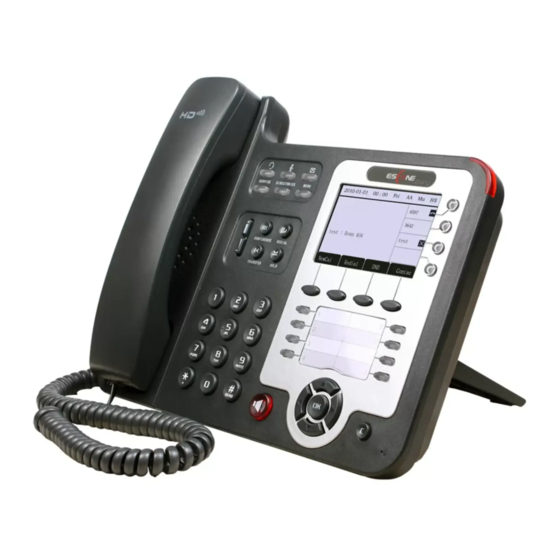

Escene ES410-PEN Quick Manual

ES410-PEN
IP 话机快速操作指南
表 1 状态灯

LED 灯状态
描述
红色闪烁 对应线路有来电正在呼入
红色常亮 对应线路摘机且正在进入正常通话状态
黄绿色闪烁 对应线路通话保持
黄绿色常亮 正在通话
表 2 可编程键

LED 灯状态
描述
远程线路号码正忙（启用 BLF）
红色常亮
远程线路号码空闲（启用 BLF）
黄绿色常亮
BLF 没有启用
没有亮灯
表 3 其他处于红色状态

对应键 描述
耳麦、闭音、免提 对应功能正启用
1-1
 PC 口接电脑，LAN 口接外网，EXT 接扩展台，SOR（PSTN）口接 PSTN，
右上接电源，右中接 RJ9 耳麦，右下接话机手柄。
 话机正面左侧 USB 接口仅提供 DC 5V 供电作用,暂无其他用途。
步骤为： 按话机上的菜单键 MENU(或 OK)=> 系统设置=> 高级设置=>

输入高级设置密码（默认为空）=> 网络=>LAN 设置=>网络类型=>确
定。
有以下选项：静态 IP、拨号 PPPOE、DHCP 自动获取
选择静态 IP 后按导航键-下， 看到 IP 地址设置， 可对 IP 及网关等网络
信息进行设置，其中"."请用键"*"输入，修改完后确定。
选择 PPPoE 输入账号和密码后按确定。
选择 DHCP 不用设置 IP。
按话机上的菜单键 MENU（或 OK）=> 系统设置=> 高级设置=>输入

高级设置密码（默认为空=> Sip=>账号 SIP 设置 =>账号 1，之后分别
配置以下参数：启用、账号类型、账号、密码、主 SIP 域名
 主 SIP 域名：输入 SIP 服务器 IP（"."请用键*输入，注意 IP 话机与
SIP 服务器间网络必须可达），之后选取提交，再按下 OK 键，即可完
成 SIP 账户的添加。
1-2
您可以摘机或按下耳麦键或免提键来进行一个呼叫。
 直接呼叫：直接拨打号码，然后按#键或按发送软键；
 PSTN 呼叫：如要进行 PSTN 呼叫，请先按下 PSTN 的线路键，再进行拨
打号码等呼叫操作（断电情况下直接手柄摘机拨号）；
 重拨：按重拨键或 Redial 软键以拨打最近一个拨出的号码；
 从呼叫记录进行呼叫： 按菜单键，选择"呼叫记录"，再选择"未接
来电"、"已接来电"或"已拨电话"列表来选择一个号码，再按呼
叫软键进行呼叫。
在话机待机状态下，按下导航键也可快速进入呼叫记录：
导航键-左为"已接电话"，导航键-右为"已拨电话"，导航键-下为
"未接电话"， 导航键-上为"调音量"，"OK"键为确认键 ，旁边的
"C"键为取消键。
*更多的详细内容以及话机配置信息请参考本话机的用户手册。您也可以
通过访问话机的 Web 页面来进行更详细的参数配置，在浏览器中输入 IP
话机的地址，输入话机的用户名、密码（默认均为 root），即可进入了 IP
话机的网页配置界面。
1-3
