turck RA-SAB-15-36 Quick Start Manual

RA-SAB-15-36
DE
Kurzbetriebsanleitung
Federarm RA-SAB-15-36
Weitere Unterlagen
Ergänzend zu diesem Dokument finden Sie im Internet unter
Unterlagen:
■
Datenblatt
Zu Ihrer Sicherheit
Bestimmungsgemäße Verwendung
Der Federarm ist zum Befestigen von Messrädern mit einem Umfang von 200...500 mm
zusammen mit Vollwellen-Drehgebern mit Klemmflansch und einem Durchmesser von
58 mm vorgesehen.
Die Geräte dürfen nur wie in dieser Anleitung beschrieben verwendet werden. Jede an-
dere Verwendung gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden
übernimmt Turck keine Haftung.
Naheliegende Fehlanwendung
■
Die Geräte sind keine Sicherheitsbauteile und dürfen nicht zum Personen- und
Sachschutz eingesetzt werden.
Allgemeine Sicherheitshinweise
■
Nur fachlich geschultes Personal darf das Gerät montieren, installieren, betreiben
und instand halten.
■
Nur Geräte miteinander kombinieren, die durch ihre technischen Daten für den
gemeinsamen Einsatz geeignet sind.
Produktbeschreibung
Geräteübersicht

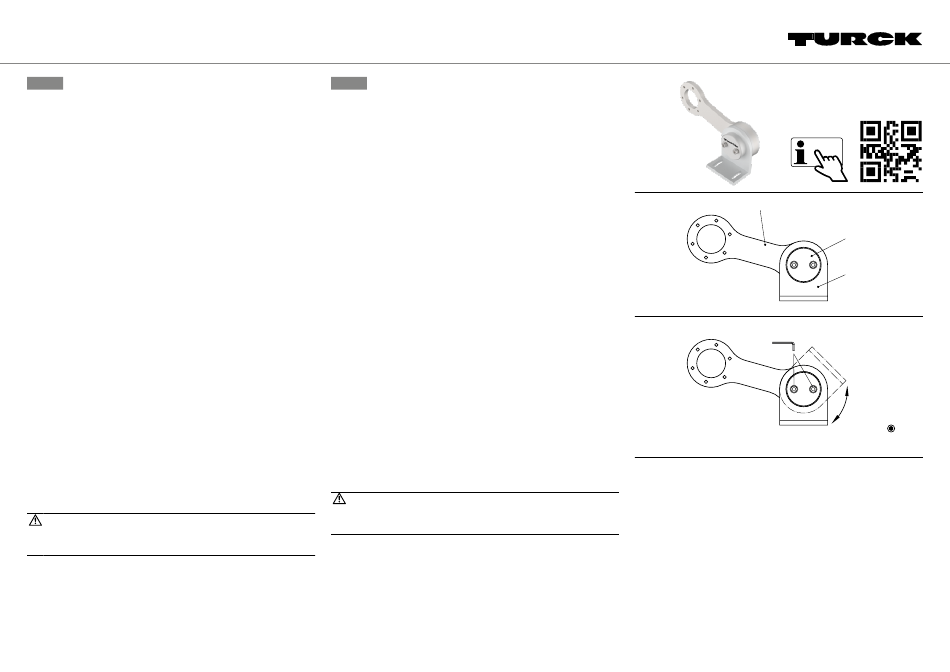

Siehe Abb. 1
Der Federarm besteht aus drei Teilen (siehe Abb. 2):
■
Montagewinkel (1)
■
Federarm mit Federeinheit (2)
■
Spannkappe (3)
Funktionen und Betriebsarten
Der Federarm ist zum Befestigen von Messrädern mit einem Umfang von 200...500 mm
zusammen mit Drehgebern mit einem Durchmesser von 58 mm vorgesehen. Der
Drehgeber und das Messrad können durch die 6-Loch-Befestigung an beiden Seiten
des Federarms in 360°-Ausrichtung montiert werden.
Montieren
VORSICHT
Lösen der Zentrumsschraube
Mögliche Verletzungen durch herausspringende Feder!
Zentrumsschraube nicht lösen.
➤
Der Federarm kann von unten oder oben zur Messstrecke montiert werden. Das maxi-
male Anzugsdrehmoment der Schrauben beträgt 2 Nm.
Position des Montagewinkels einstellen (siehe Abb. 3)
Die zwei silbernen Zylinderschrauben lösen.
➤
Gewünschte Position des Montagewinkels zwischen 0...360° einstellen.
➤
Die zwei silbernen Zylinderschrauben wieder anziehen.
➤
EN
Quick Start Guide
RA-SAB-15-36 Spring Loaded Arm

Other documents

www.turck.com folgende Besides this document, the following material can be found on the Internet at
www.turck.com:
■
Data sheet

For your safety

Intended use

The spring arm is designed for fastening measuring wheels with a circumference of
200...500 mm together with solid-shaft encoders with a clamping flange and a diam-
eter of 58 mm.
The devices must only be used as described in these instructions. Any other use is not
in accordance with the intended use. Turck accepts no liability for any resulting damage.

Obvious misuse

■
The devices are not safety components and must not be used for the protection of
persons and property.

General safety instructions

■
The device must only be mounted, installed, operated and maintained by trained
and qualified personnel.
■
Only combine devices for which the technical data is suitable for joint use.

Product description

Device overview

See fig. 1
The spring loaded arm consists of three sections (see fig. 2):
■
Mounting bracket (1)
■
Spring loaded arm with spring unit (2)
■
Clamping cap (3)

Functions and operation modes

The spring loaded arm is designed for fastening measuring wheels with a
200...500 mm circumference with encoders with a 58 mm diameter. The encoder and
the measuring wheel can be mounted on both sides of the spring loaded arm and in
any position around 360°.

Installing

CAUTION
Unscrew the center screw
Avoid injury caused by the release of springs!
Do not unscrew the center screw.
➤
The spring loaded arm can be installed from below or above the measuring section. The
maximum tightening torque of the screws is 2 Nm.
Adjust the position of the mounting bracket (see fig. 3)
Unscrew the two silver cylinder screws.
➤
Set the required position of the mounting bracket to between 0...360°.
➤
Re-tighten the two silver cylinder screws.
➤
RA-SAB-15-36

Spring Loaded Arm
Quick Start Guide
Doc. no. 100038687
Additional
information see
turck.com

2
3
© Hans Turck GmbH & Co. KG | 100038687 2022-05
3
1
360°
4 mm
2 Nm
