- Page 1 BetrieBs anleitung instructions for use iolink Master V1.1 usB2iol0002 Sense it! Connect it! Bus it! Solve it!
-
Page 2: Über Diese Anleitung
Geräteübersicht 4.1.2 Anzeigeelemente Betriebsarten Funktionsprinzip Zubehör Montieren anschließen Anschluss USB Anschluss IO-Link Anschluss Steckernetzteil in Betrieb nehmen Betreiben Warten reparieren außer Betrieb nehmen entsorgen technische Daten Hans Turck GmbH & Co. KG • Tel. +49 208/4952-0 • Fax +49 208/4952-264... - Page 3 Produktbeschreibung Produktbeschreibung Funktionsbeschreibung Der TURCK USB-2-IOL-0002 ist ein IO-Link-Master gemäß IO-Link-Spezifikation 1.1. Mit dem USB-fähigen IO-Link- Master lassen sich IO-Link-Devices z. B. über einen PC via FDT/DTM parametrieren. Bestimmungsgemäße Verwendung Der TURCK IO-Link-Master kann ausschließlich zur Parametrierung von IO-Link-Devices und zum Ein-/Auslesen von Daten über einen PC genutzt werden.
-
Page 4: Technische Beschreibung

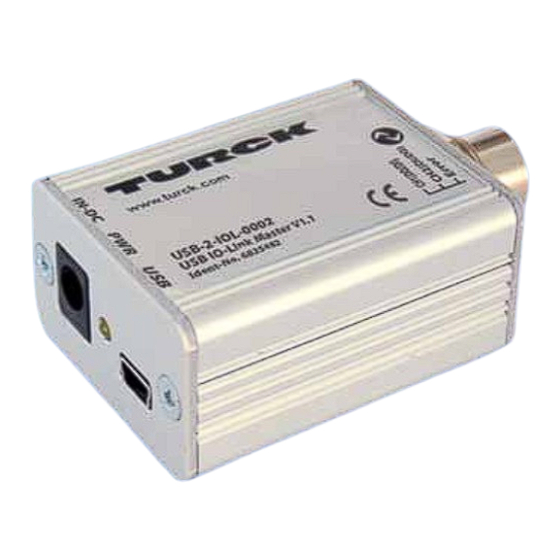

Funktionen auch vom angeschlossenen IO-Link-Device unterstützt werden. 4.1.1 Geräteübersicht LED: USB-Mini CH1 (C/Q) LED: PWR CH2 (DI/DO) IN-DC Error M12 x 1 Abb. 1: USB IO-Link-Master V1.1 Hans Turck GmbH & Co. KG • Tel. +49 208/4952-0 • Fax +49 208/4952-264... - Page 5 Montieren 4.1.2 Anzeigeelemente Der USB IO-Link Master V1.1 verfügt über 4 LEDs. Die LEDs haben die folgende Bedeutung: Farbe Status Bedeutung Gelb Versorgungsspannung fehlt Blinkt Unterspannung, Überlast bei Versorgung über USB Betriebsbereit CH1 (C/Q) Grün Statusanzeige IO-Link-Modus Blinkt langsam IO-Link Scan Mode aktiv, keine Kommunikation...
-
Page 6: In Betrieb Nehmen
Das Gerät wird mit Anschluss an einen PC sowie ggf. eine Stromquelle sofort in Betrieb genommen. Zur Paramet- rierung der angeschlossenen IO-Link-Devices benötigen Sie die Softwarekombination aus FDT-Rahmenapplikati- on (z. B. PACTware ) und dem DTM (Device Type Manager). Hans Turck GmbH & Co. KG • Tel. +49 208/4952-0 • Fax +49 208/4952-264... - Page 7 Das Gerät ist nicht zur Reparatur durch den Benutzer bestimmt. Sollte das Gerät defekt sein, nehmen Sie es außer Betrieb und schicken Sie es zurück an TURCK. Beachten Sie dabei die mit Lieferung vereinbarten Garantiebedin- gungen. außer Betrieb nehmen Beenden Sie die Softwareverbindung zwischen IO-Link-Master und IO-Link-Device.
- Page 8 Operating modes Functional principle Accessories installation connection Connection USB port Connection IO-Link Connection plug-in power supply commissioning operation Maintenance repair take out of service Disposal technical data Hans Turck GmbH & Co. KG • Tel. +49 208/4952-0 • Fax +49 208/4952-264...
-
Page 9: Product Description
IO-Link master you can parametrize IO-Link devices via PC with the FDT/DTM frame application PACTware™. Intended use The TURCK IO-Link master can only be used for parametrizing IO-Link devices and for reading/writing of data via PC. The device cannot be used for data exchange with a parent bus system or a PLC. -
Page 10: Safety Notes
The 1-channel TURCK IO-Link master is connected to a PC via the USB-B port and controls the communication with the connected IO-Link device. The device meets the IO-Link specification 1.1. Compared to version 1.0, the IO-Link master V1.1 has also the fol- lowing properties: ■... -
Page 11: Installation
The IO-Link master V1.1 can be operated in IOL as well as in SIO mode. Functional principle IO-Link devices are easily put into operation with the IO-Link master V1.1. Parametrizing IO-Link devices, reading of process data (PD) and reading/writing of specified service data (SD) is possible, independently from the higher- level control. - Page 12 USB IO-Link Master V1.1 Connection USB port The USB-port is used as a communication interface between the IO-Link master V1.1 and the PC. The pin assign- ment is shown in fig. 2 below. Connection Signal Function 5 VDC 5 VDC / 500 mA 1 2 3 4 5 D–...
-
Page 13: Operation
The device is not intended for repair by the user. If the device should be defective, take it out of service and send it back to TURCK. Please pay attention to the warranty conditions agreed with delivery. take out of service Stop the software communication between IO-Link master and IO-Link device. - Page 14 WorlDWiDe HeaDquarters Hans Turck GmbH & Co. KG Witzlebenstr. 7 45472 Muelheim an der Ruhr Germany Tel. +49 208 4952-0 Your global automation Partner! Fax +49 208 4952-264 E-Mail more@turck.com Internet www.turck.com D102028 2013/11 *D102028ßß1113*...
