T...-EM...WD-H1147-EX
DE
Kurzbetriebsanleitung
T...-EM...WD-H1147-EX...
Weitere Unterlagen
Ergänzend zu diesem Dokument finden Sie im Internet unter www.turck.com folgende
Unterlagen:
■
Datenblatt
■
Projektierungshandbuch RFID
■
Inbetriebnahmehandbücher
■
Zulassungen
■
Konformitätserklärungen
Zu Ihrer Sicherheit
Bestimmungsgemäße Verwendung
Die HF-Schreib-Lese-Köpfe arbeiten auf einer Frequenz von 13,56 MHz und dienen zum berüh-
rungslosen Datenaustausch mit den HF-Datenträgern im Turck-RFID-System. Anschluss und
Betrieb sind nur mit Turck-RFID-Interfaces möglich.
Die Schreib-Lese-Köpfe verfügen über die Schutzart IP69K und können in Wash-down-Anwen-
dungen (z. B. im Lebensmittelbereich) eingesetzt werden.
Die Geräte sind auch für den Einsatz in Zone 2 und Zone 22 geeignet.
Die Schreib-Lese-Köpfe .../C53 können mit den RFID-Interfaces TB... zum Aufbau einer Linien-
topologie genutzt werden.
Die Geräte dürfen nur wie in dieser Anleitung beschrieben verwendet werden. Jede andere
Verwendung gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden übernimmt
Turck keine Haftung.
Allgemeine Sicherheitshinweise
■
Nur fachlich geschultes Personal darf das Gerät montieren, installieren, betreiben, paramet-
rieren und instand halten.
■
Das Gerät erfüllt die EMV-Anforderungen für den industriellen Bereich. Bei Einsatz in Wohn-
bereichen Maßnahmen treffen, um Funkstörungen zu vermeiden.
■
Ein längerer Aufenthalt im Strahlungsbereich der Schreib-Lese-Köpfe kann gesundheits-
schädlich sein. Mindestabstände zur aktiv ausstrahlenden Fläche des Schreib-Lese-Kopfs
einhalten.
Typ Mindestabstand
T...-EM...WD-H1147-EX... 20 cm
Hinweise zum Ex-Schutz
■
Gerät im Ex-Bereich nicht unter Spannung verbinden oder trennen.
■
Nur fachlich geschultes Personal darf das Gerät montieren, installieren, betreiben, para-
metrieren und instand halten. Bei Einsatz des Gerätes in Ex-Kreisen muss der Anwender
zusätzlich über Kenntnisse im Explosionsschutz (IEC/EN 60079-14 etc.) verfügen.
■
Nationale und internationale Vorschriften für den Explosionsschutz beachten.
■
Das Gerät nur innerhalb der zulässigen Betriebs- und Umgebungsbedingungen (siehe
Technische Daten und Auflagen durch die Ex-Zulassungen) einsetzen.
■
Eventuell aufgeführte besondere Bedingungen (Baumusterprüfbescheinigung und/oder
IECEx CoC) beachten.
Auflagen durch die Ex-Zulassungen bei Einsatz in Zone 2 und Zone 22
■
Die Bemessungsspannung darf nicht um mehr als 40 % überschritten werden. Versorgungs-
kreis gegen Störungen schützen.
■
Steckvorrichtungen oder Anschlussleitungen nur im spannungslosen Zustand verbinden
oder trennen.
■
In der Nähe der Steckverbindung dauerhaft einen Warnhinweis mit folgender Aufschrift
anbringen: NICHT UNTER SPANNUNG TRENNEN / DO NOT SEPARATE WHEN ENERGIZED.
■
Stecker mit dem im Lieferumfang enthaltenen Sicherungsclip SC-M12/3GD gegen zufälliges
Trennen sichern.
■
Gerät vor mechanischer Beschädigung schützen.
■
Gerät vor UV-Strahlung schützen.
Produktbeschreibung
Geräteübersicht
Siehe Abb. 1: TB-EM18...Ex, Abb. 2: TB-EM30...Ex, Abb. 3: TN-EM18...Ex, Abb. 4: TN-EM30...Ex.
Funktionen und Betriebsarten
Mit den Geräten können passive HF-Datenträger im Single- und Multitag-Betrieb ausgelesen
und beschrieben werden. Dazu bilden die Geräte eine Übertragungszone aus, deren Größe
und Ausdehnung u. a. von den verwendeten Datenträgern und den Einsatzbedingungen in der
Applikation abhängig sind. Die maximalen Schreib-Lese-Abstände sind in den Datenblättern
aufgeführt.
FR
Guide d'utilisation rapide
T...-EM...WD-H1147-EX...
Documents supplémentaires
Sur le site www.turck.com, vous trouverez les documents suivants, qui complètent ce guide :
■
Fiche technique
■
Manuel de planification RFID
■
Manuels de mise en service
■
Homologations
■
Déclarations de conformité
Pour votre sécurité
Utilisation conforme
Les têtes de lecture/écriture HF fonctionnent à une fréquence de 13,56 MHz et permettent le
partage sans contact de données avec des étiquettes HF au sein d'un système RFID Turck. Elles
peuvent être uniquement raccordées et utilisées avec des interfaces RFID Turck.
Les têtes de lecture/écriture disposent de l'indice de protection IP69K et peuvent être utilisées
pour des applications en environnement humide, par exemple dans l'industrie agroalimentaire.
Par ailleurs, les appareils sont adaptés à un fonctionnement dans les zones 2 et 22.
Les têtes de lecture/écriture .../C53 peuvent être utilisées avec des interfaces RFID
TB... afin de mettre en place une topologie linéaire.
Les appareils ne doivent être utilisés que conformément aux présentes instructions. Toute autre
utilisation est non conforme. Turck décline toute responsabilité en cas de dommages causés
par une utilisation non conforme.
Consignes de sécurité générales
■
Seul un personnel dûment formé et qualifié peut monter, installer, utiliser, paramétrer et
entretenir l'appareil.
■
L'appareil répond aux exigences CEM en rapport avec les zones industrielles. En cas
d'utilisation dans des zones résidentielles, des mesures doivent être prises pour éviter les
interférences radio.
■
Une exposition prolongée dans la zone de rayonnement des têtes de lecture/écriture peut
avoir des conséquences néfastes sur la santé. Respectez les distances minimales par rapport
à la face émettant des rayons active de la tête de lecture/écriture.
Type Distance minimale
T...-EM...WD-H1147-EX... 20 cm
Remarques sur la protection Ex
■
L'appareil situé dans une zone Ex ne doit pas être raccordé ou débranché lorsqu'il est sous
tension.
■
Seul un personnel dûment formé et qualifié peut monter, installer, utiliser, paramétrer et
entretenir l'appareil. En outre, en cas d'utilisation de l'appareil dans des circuits Ex,
l'utilisateur doit disposer des connaissances requises en matière de protection contre les
explosions (IEC/EN 60079-14, etc.).
■
Respectez les réglementations nationales et internationales relatives à la protection contre
les explosions.
■
Utilisez l'appareil uniquement dans un environnement et dans les conditions de
fonctionnement autorisés (voir « Technical data » et les exigences des homologations Ex).
■
Respectez les conditions particulières éventuellement prescrites (attestation d'examen
et/ou IECEx CoC).
Exigences des homologations Ex pour un fonctionnement dans les zones 2 et 22
■
La tension nominale ne doit pas être dépassée de plus de 40 %. Protégez le circuit
d'alimentation des interférences.
■
Branchez ou débranchez uniquement les connecteurs ou les câbles de raccordement hors
tension.
■
A proximité du connecteur, apposez l'avertissement suivant : DEFENSE DE DECONNECTER
SOUS TENSION / DO NOT SEPARATE WHEN ENERGIZED.
■
Fixez le connecteur mâle à l'aide de la broche de sécurité SC-M12/3GD incluse dans la
livraison afin d'éviter toute déconnexion accidentelle.
■
Protégez l'appareil contre tout endommagement mécanique.
■
Protégez l'appareil contre les rayons UV.
Description du produit
Aperçu de l'appareil
Voir fig. 1 : TB-EM18...Ex, fig. 2 : TB-EM30...Ex, fig. 3 : TN-EM18...Ex, fig. 4 : TN-EM30...Ex.
Fonctions et modes de fonctionnement
Les appareils permettent la lecture et l'écriture sur des étiquettes HF passives fonctionnant
avec une ou plusieurs étiquettes. Pour ce faire, les appareils forment une zone de transmission.
La taille et l'étendue de cette zone peuvent dépendre de plusieurs facteurs, par exemple des
étiquettes employées et des conditions d'application. La distance maximale permise entre les
têtes de lecture/écriture est indiquée dans les fiches techniques.
EN
Quick Start Guide
T...-EM...WD-H1147-EX...
Other documents
Besides this document, the following material can be found on the Internet at www.turck.com:
■
Data sheet
■
RFID engineering manual
■
Commissioning manuals
■
Approvals
■
Declarations of conformity
For your safety
Intended use
HF read/write heads work on a frequency of 13.56 MHz and are used as a means of contactless
data exchange with the HF tags within the Turck RFID system. They can only be connected to
and operated with Turck RFID interfaces.
The read/write heads offer protection class IP69K and are suitable for use in washdown
applications, for example in the food industry.
The devices are also suitable for use in zone 2 and zone 22.
The .../C53 read/write heads can be used with the TB... RFID interfaces to form a line topology.
The devices must only be used as described in these instructions. Any other use is not in
accordance with the intended use. Turck accepts no liability for any resulting damage.
General safety instructions
■
The device must only be mounted, installed, operated, parameterized and maintained by
trained and qualified personnel.
■
The device meets the EMC requirements for industrial areas. When used in residential areas,
take measures to prevent radio interference.
■
Any extended stay within the area of radiation of the read/write heads may be harmful to
health. Observe the minimum clearances to the active radiating face of the read/write head.
Type Minimum clearance
T...-EM...WD-H1147-EX... 20 cm
Notes on explosion protection
■
Do not connect or disconnect the device when energized if it is in an Ex area.
■
The device must only be mounted, installed, operated, parameterized and maintained by
trained and qualified personnel. When using the device in Ex circuits, the user must also
have an additional knowledge of explosion protection (IEC/EN 60079-14 etc.).
■
Observe national and international regulations for explosion protection.
■
Only use the device within the permissible operating and ambient conditions
(see technical data and Ex approval specifications).
■
Take note of any possible special conditions that have been specified
(examination certificate and/or IECEx CoC).
Requirements for Ex approval for operation in zone 2 and zone 22
■
Do not exceed the rated voltage by more than 40 %. Protect the supply circuit against
interference.
■
Only connect or disconnect connectors or connection cables in a de-energized state.
■
Keep the following warning label attached in close proximity to the connector: NICHT
UNTER SPANNUNG TRENNEN / DO NOT SEPARATE WHEN ENERGIZED.
■
Secure the male connector using the security clip SC-M12/3GD included in the delivery to
prevent accidental disconnection.
■
Protect the device against mechanical damage.
■
Protect the device against UV radiation.
Product description
Device overview
See fig. 1: TB-EM18...Ex, fig. 2: TB-EM30...Ex, fig. 3: TN-EM18...Ex, fig. 4: TN-EM30...Ex.
Functions and operating modes
The devices can be used to read and write passive HF tags in single or multi-tag operation. To
do this, the devices form a transmission zone. The size and expansion of this zone may vary on
account of several conditions, for example the tags used and the application conditions. The
maximum distance permitted between the read/write heads is outlined in the data sheets.

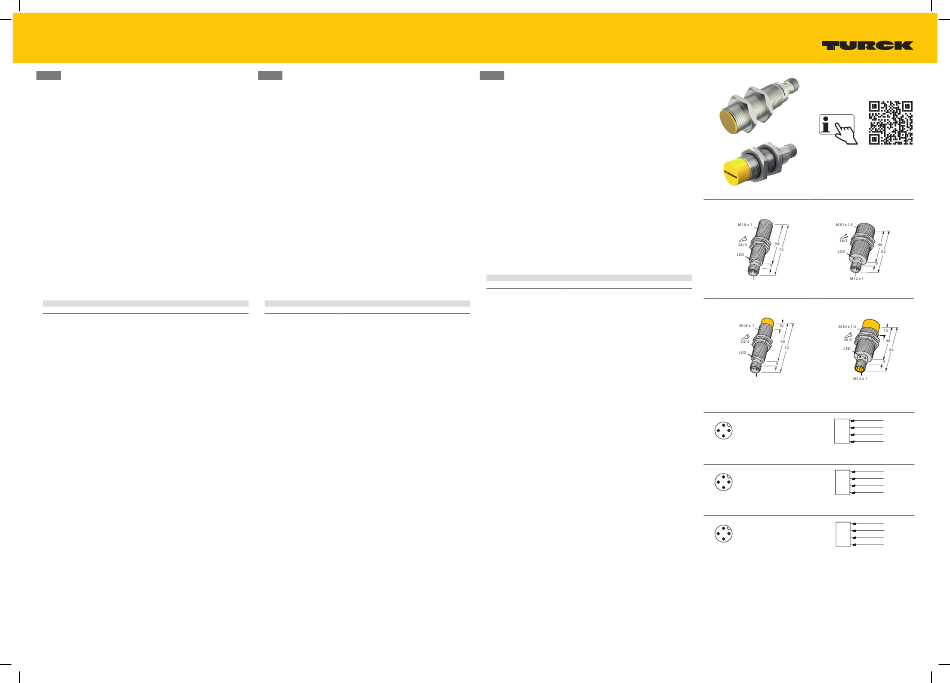

T...-EM...WD-H1147-EX
Read/Write Heads
Quick Start Guide
Doc. no. 100001096
Additional
information see
turck.com
① ②
M12 x 1
③ ④
M12 x 1
Wiring diagrams
1 BN +
2
3 BU –
3 1
4 WH Data
2 BK Data
4
Connectors .../S2500
1 BN +
2
3 BU –
3 1
4 BK Data
2 WH Data
4
Connectors .../S2501
1 RD +
2
3 BK –
3 1
4 WH Data
2 BU Data
4
Connectors .../S2503
