turck DI80-N Quick Start Manual

DI80-N
DE
Kurzbetriebsanleitung
DI80-N
Weitere Unterlagen
Ergänzend zu diesem Dokument finden Sie im Internet unter www.turck.com
Unterlagen:
■
Datenblatt
■
Hinweise zum Einsatz in Zone 2
■
Handbuch excom – I/O-System für nicht eigensichere Stromkreise
■
Konformitätserklärungen (aktuelle Version)
■
Zulassungen
Zu Ihrer Sicherheit
Bestimmungsgemäße Verwendung
Das Gerät ist ein Betriebsmittel in der Zündschutzart „Erhöhte Sicherheit" (IEC/EN 60079-7) und
darf nur innerhalb des I/O-Systems excom mit den zugelassenen Modulträgern MT...
(TÜV 21 ATEX 8643 X bzw. IECEx TUR 21.0012X) in Zone 2 eingesetzt werden.
GEFAHR
Die vorliegende Anleitung enthält keine Informationen zum Einsatz in Zone 2.
Lebensgefahr durch Fehlanwendung!
 Bei Einsatz in Zone 2: Hinweise zum Einsatz in Zone 2 unbedingt einhalten.
Das 8-kanalige digitale Eingangsmodul DI80-N dient zum Anschluss von acht 3-Draht-PNP/
NPN-Sensoren (IEC 61131, Type 3). Die Eingänge sind untereinander galvanisch getrennt.
Jede andere Verwendung gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden
übernimmt Turck keine Haftung.
Allgemeine Sicherheitshinweise
■
Nur fachlich geschultes Personal darf das Gerät montieren, installieren, betreiben, einstellen
und instand halten.
■
Das Gerät erfüllt die EMV-Anforderungen für den industriellen Bereich. Bei Einsatz in Wohn-
bereichen Maßnahmen treffen, um Funkstörungen zu vermeiden.
■
Nur Geräte miteinander kombinieren, die durch ihre technischen Daten für den gemeinsa-
men Einsatz geeignet sind.
■
Gerät vor der Montage auf Beschädigungen prüfen.
Produktbeschreibung
Geräteübersicht
Siehe Abb. 1: Geräteansicht, Abb. 2: Abmessungen.
Funktionen und Betriebsarten
Die Sensoren werden verpolgeschützt über eine Hilfsenergie (24 V) versorgt. Die Hilfsenergie
wird getrennt für die Kanäle 1...4 (Gruppe 1) und 5...8 (Gruppe 2) extern über die Anschluss-
klemmen zugeführt.
Die Flatterüberwachung erkennt und meldet prozesstechnisch ungewöhnliche Signalverläufe,
z. B. ein zu häufiges Schwanken des Eingangssignals zwischen „0" und „1". Das Auftreten solcher
Signalverläufe ist ein Anzeichen für fehlerhafte Sensoren oder prozesstechnische Instabilitäten.
Montieren
Mehrere Geräte können unmittelbar nebeneinander montiert werden.
Montageort gegen Wärmestrahlung, schnelle Temperaturschwankungen, Staub, Schmutz,

Feuchtigkeit und andere Umwelteinflüsse schützen.
Gerät in die dafür vorgesehene Position auf dem Modulträger stecken und deutlich spürbar

einrasten lassen.
Anschließen
Durch Aufstecken auf den Modulträger ist das Gerät mit der internen Energieversorgung und
der Datenkommunikation des Modulträgers verbunden. Zum Anschluss der Feldgeräte können
Klemmenblöcke in Schraubanschluss- oder Federzugtechnik verwendet werden.
Feldgeräte gemäß „Wiring diagram" anschließen.

In Betrieb nehmen
Durch Aufschalten der Versorgungsspannung am Modulträger ist das aufgesteckte Gerät sofort
eingeschaltet. Bei der Inbetriebnahme muss das Verhalten der Eingänge einmalig über den
Feldbus-Master parametriert werden und der Modulsteckplatz konfiguriert werden.
Hans Turck GmbH & Co. KG | Witzlebenstraße 7, 45472 Mülheim an der Ruhr, Germany | Tel. +49 208 4952-0 | Fax +49 208 4952-264 | more@turck.com | www.turck.com
FR
Guide d'utilisation rapide
DI80-N
Documents supplémentaires
folgende Sur le site www.turck.com, vous trouverez les documents suivants qui complètent ce guide :
■
Fiche technique
■
Remarques sur l'utilisation en zone 2
■
Manuel du système E/S excom pour circuits électriques à sécurité non intrinsèque
■
Déclarations de conformité (version actuelle)
■
Homologations
Pour votre sécurité
Utilisation conforme
L'appareil est un équipement appartenant à la catégorie de protection « sécurité renforcée »
(CEI/EN 60079-7) et ne peut être utilisé qu'au sein du système E/S excom avec les supports de
modules autorisés MT...(TÜV 21 ATEX 8643 X ou IECEx TUR 21.0012X) en zone 2.
DANGER
Ces instructions ne contiennent pas d'informations relatives à l'utilisation en zone 2.
Danger de mort en cas d'utilisation non conforme !
 Fonctionnement en zone 2 : respectez impérativement les informations sur l'utilisation
en zone 2.
Le module d'entrée numérique 8 canaux DI80-N permet de connecter huit capteurs 3 fils PNP/
NPN (IEC 61131, Type 3). Les entrées sont séparées galvaniquement l'une de l'autre.
Toute autre utilisation est considérée comme non conforme. Turck décline toute responsabilité
en cas de dommages causés par une utilisation non conforme.
Consignes de sécurité générales
■
Seul un personnel qualifié est habilité à monter, installer, utiliser, configurer et entretenir
l'appareil.
■
L'appareil répond aux exigences CEM pour les zones industrielles. En cas d'utilisation dans
des zones résidentielles, des mesures doivent être prises pour éviter les interférences radio.
■
Combinez uniquement des appareils adaptés à une utilisation conjointe en fonction de leurs
données techniques.
■
Vérifiez que l'appareil n'est pas endommagé avant le montage.
Description du produit
Aperçu de l'appareil
Voir fig. 1 : vue de l'appareil, fig. 2 : dimensions.
Fonctions et modes de fonctionnement
Les capteurs sont alimentés par une alimentation d'énergie auxiliaire protégée contre les inver-
sions de polarité (24 V), l'énergie auxiliaire est fournie séparément par l'extérieur via les bornes
de raccordement aux canaux 1 à 4 (groupe 1) et 5 à 8 (groupe 2).
La surveillance de papillotement détecte et signale les cours de signaux inhabituels sur le
plan procédural, par exemple une fluctuation trop fréquente du signal d'entrée entre 0" et
1". L'occurrence de tels cours de signaux est un indice pour des codeurs défectueux ou des
instabilités au niveau du processus.
Installation
Vous pouvez monter plusieurs appareils côte à côte.
 Protégez la zone de montage contre les rayonnements thermiques, les variations rapides de
température, la poussière, la saleté, l'humidité et d'autres facteurs ambiants.
Branchez l'appareil dans la position prévue à cet effet sur le support de module et emboîtez-

le jusqu'à enclenchement.
Raccordement
Lorsqu'il est fixé sur le support de module, l'appareil est raccordé à l'alimentation interne et à
la communication de données du support de module. Pour le raccordement des appareils de
terrain, des borniers reposant sur une méthode à vis ou à ressort peuvent être employés.
Raccordez les appareils de terrain conformément au « Wiring diagram ».

Mise en service
Lors de l'activation de la tension d'alimentation sur le support de module, l'appareil branché
est immédiatement mis sous tension. Lors de la mise en service, le comportement des entrées
doit être configuré une seule fois via le maître bus de terrain et l'emplacement du module doit
être paramétré.
EN
Quick Start Guide
DI80-N
Other documents
Besides this document, the following material can be found on the Internet at www.turck.com:
■
Data sheet
■
Notes on use in zone 2
■
excom manual — I/O system for non-intrinsically safe circuits
■
Declarations of conformity (current version)
■
Approvals
For your safety
Intended use
The device is a piece of equipment from explosion protection category "increased safety"
(IEC/EN 60079-7) and may only be used as part of the excom I/O system with the approved
module carriers MT... (TÜV 21 ATEX 8643 X or IECEx TUR 21.0012X) in zone 2.
DANGER
These instructions do not provide any information on use in zone 2.
Danger to life due to misuse!
 Operation in zone 2: Observe the information on use in zone 2 without fail.
The 8-channel digital input module DI80-N serves for connection of eight 3-wire PNP/NPN sen-
sors (IEC 61131, Type 3). The inputs are galvanically isolated from each other.
Any other use is not in accordance with the intended use. Turck accepts no liability for any
resulting damage.
General safety instructions
■
The device may only be mounted, installed, operated, configured and maintained by profes-
sionally trained personnel.
■
The device meets the EMC requirements for industrial areas. When used in residential areas,
take measures to prevent radio interference.
■
Only combine devices that are suitable for joint use based on their technical data.
■
Check the device for damage before mounting.
Product description
Device overview

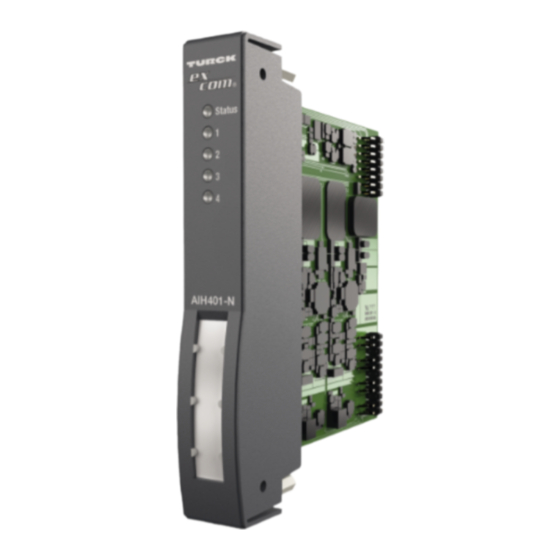

See fig. 1: Device view, fig. 2: Dimensions.
Functions and operating modes
The sensors are powered by a reverse-polarity protected auxiliary energy supply (24 V), The
auxiliary energy is fed separately externally via the connection terminals to channels 1...4
(group 1) and 5...8 (group 2).
Flutter monitoring detects and reports procedurally unusual signal patterns, for example too
frequent fluctuation of the input signal between "0" and "1." The occurrence of such signal pat-
terns is an indication of faulty sensors or process-related instabilities.
Installing
Multiple devices can be mounted directly next to each other.
Protect the mounting location from radiated heat, sudden temperature fluctuations, dust,

dirt, humidity and other ambient influences.
Insert the device into the designated position on the module rack so that it noticeably snaps

into place.
Connecting
When plugged into the module rack, the device is connected to the module rack's internal
power supply and data communication. Screw connection terminal blocks or terminal blocks
with spring technology can be used to connect the field devices.
Connect the field devices as shown in "Wiring diagram."

Commissioning
Switching on the power supply on the module rack immediately switches on the fitted device.
As part of the commissioning process, the input behavior must be parameterized once via the
fieldbus master, and the module slot must be configured.

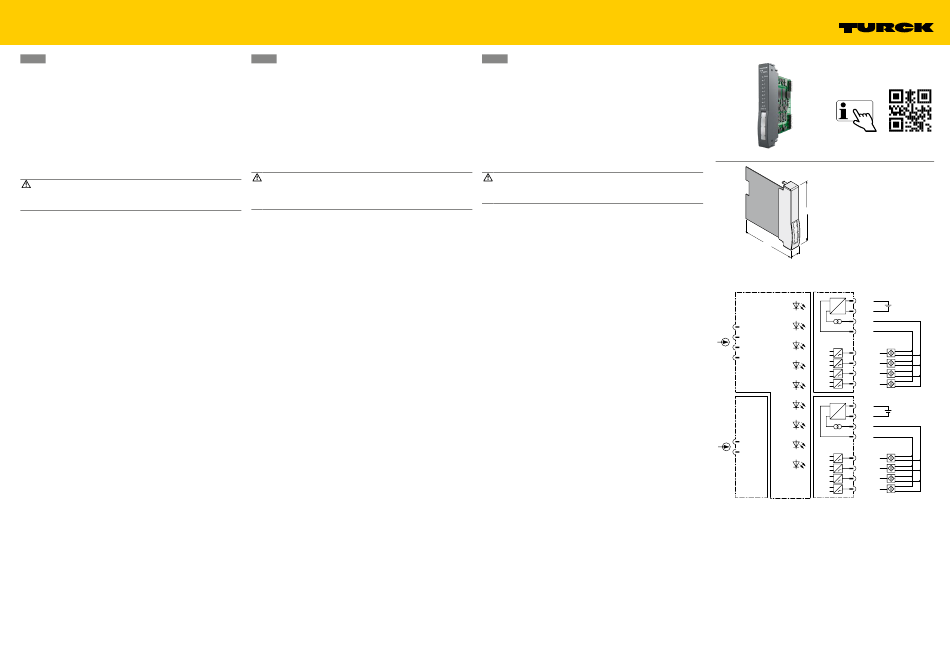

①
DI80-N
Digital Input Module
Quick Start Guide
Doc. no. D301359 2306
Additional
information see
turck.com
②
118
106
18
Wiring diagram
11 +
Status Aux
12 –
GN/RD
13 +
1
0.5 A
14 –
YE/RD
internal
bus 2
21 CH1
YE/RD
22 CH2
3
23 CH3
YE/RD
24 CH4
4
YE/RD
5
31 +
Aux
YE/RD
32 –
6
33 +
0.5 A
YE/RD
34 –
internal
7
power
supply
YE/RD
41 CH5
8
42 CH6
YE/RD
43 CH7
44 CH8
© Hans Turck GmbH & Co. KG | D301359 2023-06 V02.00
