turck SC11-3G Quick Start Manual

SC11-3G
DE
Kurzbetriebsanleitung
Segmentkoppler SC11-3G
Weitere Unterlagen Montieren
Ergänzend zu diesem Dokument finden Sie im Internet unter
➤
www.turck.com
folgende Unterlagen:
➤
■
Datenblatt
■
excom-Handbuch
➤
■
Konformitätserklärungen (aktuelle Version)
■
Zulassungen
Anschließen
Zu Ihrer Sicherheit RS485-Schirm auflegen
Bestimmungsgemäße Verwendung Der Anwender kann je nach zu erwartenden Störeinflüssen
Das Gerät arbeitet als Repeater und regeneriert Signalamp- und Installation zwischen kapazitiver und direkter (harter)
litude, Flankensteilheit und Bitbreite des Datentelegramms. Erdung auswählen. Der Schirm ist ab Werk kapazitiv auf
Das Gerät unterstützt PROFIBUS-DP und Modbus-RTU-Proto- Leitungsschirm („Shield") gelegt. Dazu ist eine Isolierscheibe
kolle. Durch Zusammenschaltung mehrerer Segmentkoppler zwischen Schraubenkopf und Leitungsschirm eingesetzt.
können Linien-, System- oder Device-Redundanz realisiert
➤
werden. Das Gerät ist zum Einsatz in Zone 2 geeignet.
Jede andere Verwendung gilt als nicht bestimmungsgemäß.
➤
Für daraus resultierende Schäden übernimmt Turck keine
Haftung.
Allgemeine Sicherheitshinweise
■
Nur fachlich geschultes Personal darf das Gerät montieren, Feldbus und Busteilnehmer anschließen
installieren, betreiben, einstellen und instand halten. Die Feldbus-Schnittstelle und die Anschlüsse für die Busteil-
■
Das Gerät erfüllt die EMV-Anforderungen für den industri- nehmer sind als 9-polige SUB-D-Buchsen ausgeführt.
ellen Bereich. Bei Einsatz in Wohnbereichen Maßnahmen
➤
treffen, um Funkstörungen zu vermeiden.
■
Nur Geräte miteinander kombinieren, die durch ihre tech- Versorgungsspannung anschließen
nischen Daten für den gemeinsamen Einsatz geeignet sind. Zum Anschluss der Versorgungsspannung verfügt das Gerät
■
Ausreichenden Potenzialausgleich in der Anlage sicherstel- über eine 2-polige Schraubklemme.
len. Gerät über den M5 × 1-Bolzen auf dem Gehäuse mit
➤
dem Potenzialausgleich verbinden.
■
Gerät nur innerhalb der zulässigen Betriebs- und Umge-
bungsbedingungen einsetzen. Abschlusswiderstände zuschalten
➤
Hinweise zum Ex-Schutz
■
Nationale und internationale Vorschriften für den Explosi-
In Betrieb nehmen
onsschutz beachten.
■
Bei Einsatz des Geräts in Ex-Kreisen muss der Anwender Nach Anschluss der Leitungen und Aufschalten der Versor-
über Kenntnisse im Explosionsschutz (IEC/EN 60079-14 gungsspannung geht das Gerät automatisch in Betrieb.
etc.) verfügen.
■
Betreiben
Das Gerät nur innerhalb der zulässigen Betriebs- und
Umgebungsbedingungen (siehe Zulassungsdaten und LED-Funktionen
Auflagen durch die Ex-Zulassung) einsetzen.
LED
Bei Einsatz in Zone 2:
POWER
■
RS485-Stecker nicht unter Spannung stecken oder ziehen.
RS485
Bei Einsatz in Zone 2 und Zone 22:
■
Geräte in ein separat zugelassenes Gehäuse nach
IEC/EN 60079-0 mit einer Schutzart mind. IP54 nach
IEC/EN 60529 montieren.
Produktbeschreibung
Geräteübersicht
Siehe Abb. 1: Geräteansicht, Abb. 2: Abmessungen
Funktionen und Betriebsarten
Der Segmentkoppler ist mit einer RS485-Schnittstelle ausge-
stattet.
Bei der Übertragung von PROFIBUS-Telegrammen wird das
Datentelegramm in Signalamplitude, Flankensteilheit und Bit-
breite im Koppler regeneriert. PROFIBUS-DP-Telegramme mit
gültigem Start-Delimiter werden weitergeleitet, ansonsten
werden die Telegramme verworfen.
Bei Modbus RTU und byteorientierten seriellen Datenströmen
findet eine Aufbereitung der Bitbreite (Byte-Refresh) und
Signalamplitude statt.
Leitungsfehler (Drahtbruch/Kurzschluss) werden nicht von
einem Segment in ein anderes übertragen. Dadurch ist ein
störungsfreier Betrieb aller Segmente unabhängig voneinan-
der möglich.
An den Koppler können bis zu 31 Busteilnehmer angeschlos-
sen werden.
EN
Segment Coupler SC11-3G
Other documents
Gerät auf einer Hutschiene (TH35) montieren. Besides this document, the following material can be found
on the Internet at www.turck.com:
Seitlich zum benachbarten Gerät einen Abstand von
■
≥ 5 mm einhalten. Data sheet
■
M5 × 1-Bolzen („Case Ground") auf dem Gerät mit dem excom manual
■
Potenzialausgleich verbinden. Declarations of conformity (current version)
■
Approvals
For your safety
Intended use
The device operates as a repeater and regenerates the
signal amplitude, edge steepness and bit width of the data
telegram. The device supports the PROFIBUS-DP and Modbus
RTU protocols. Line, system or device redundancy can be
Direkte Erdung wählen: Schraube herausdrehen, Isolier- implemented by connecting multiple segment couplers. The
scheibe entfernen und die Schraube wieder eindrehen. device is suitable for use in Zone 2.
Falls der Leitungsschirm „Shield" mit dem Gehäuse- Any other use is not in accordance with the intended use.
potenzial „Case Ground" verbunden werden soll: Turck accepts no liability for any resulting damage.
M5 × 1-Bolzen („Shield") mit dem M5 × 1-Bolzen („Case
Ground") verbinden. General safety instructions
■
The device may only be mounted, installed, operated,
configured and maintained by professionally trained
personnel.
■
The device meets the EMC requirements for industrial
Geräte gemäß „Wiring diagram" anschließen. areas. When used in residential areas, take measures to
prevent radio frequency interference.
■
Only combine devices where the technical data indicates
that they are suitable for joint use.
■
Ensure that there is sufficient equipotential bond in the
Gerät gemäß „Wiring diagram" anschließen. Der max. system. Connect the device to the equipotential bond via
Leitungsquerschnitt beträgt 2,5 mm². the M5 × 1 bolt on the housing.
■
Only use the device within the permitted operating and
ambient conditions.
Am Anfang und Ende jedes Segments Abschlusswiderstän-
de zuschalten. Notes on explosion protection
■
Observe national and international regulations for explo-
sion protection.
■
When using the device in Ex circuits, the user must also
have knowledge of explosion protection (IEC/EN 60079-14
etc.).
■
Only use the device within the permissible operating and
ambient conditions (see approval data and Ex approval
requirements).
Anzeige Bedeutung
Use of devices in zone 2:
grün Gerät betriebsbereit
■
Do not connect or remove the RS485 connector when
rot Kommunikationsfehler
energized.
gelb Buskommunikation aktiv
Use of devices in zone 2 and zone 22:
blinkt gelb Suche nach Übertragungsrate ■
Mount the devices in a separately approved enclosure in
aus keine Kommunikation
accordance with IEC/EN 60079-0 with a degree of protec-
tion of at least IP54 as per IEC/EN 60529.
Product description
Device overview

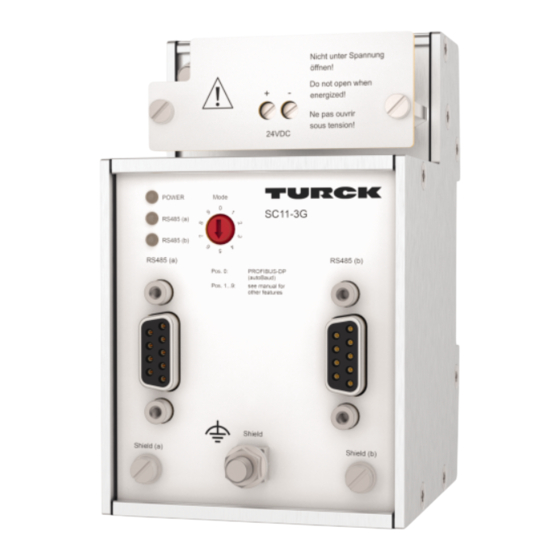

See fig. 1: Device view, fig. 2: Dimensions
Functions and operating modes
The segment coupler is equipped with an RS485 interface.
When PROFIBUS telegrams are transmitted, the signal ampli-
tude, edge steepness and bit width of the data telegram are
regenerated in the coupler. PROFIBUS-DP telegrams with a
valid start delimiter are forwarded; otherwise the telegrams
are discarded.
The bit width (byte refresh) and signal amplitude are pro-
cessed for Modbus RTU and byte-oriented serial data flows.
Line faults (wire breaks and short circuits) are not transmitted
between segments. All segments can thus be operated fault-
free and independently of one another.
Up to 31 bus nodes can be connected to the coupler.
Quick Start Guide
Installing
Mount the device on a DIN rail (TH35).
➤
Maintain a clearance of ≥ 5 mm from the side of the adja-
➤
cent device.
Connect the M5 × 1 bolt ("case ground") on the device with
➤
the equipotential bond.
Connection
Connecting the RS485 shield
The user can choose between capacitive and direct (hard)
grounding, depending on the expected interference and
the installation. The shield is factory fitted with a capacitive
connection to the cable shield ("shield"). This requires the
insertion of an insulating washer between the screw head
and the cable shield.
Selecting direct grounding: Undo the screw, remove the
➤
insulating washer and replace the screw.
If the cable shield is to be connected to the "case ground"
➤
housing potential:
Connect the M5 × 1 bolt ("shield") with the M5 × 1 bolt
("case ground").
Connecting the fieldbus and bus nodes
The fieldbus interface and the connections to the bus nodes
are designed as 9-pin SUB-D female connectors.
Connect the devices as shown in the "Wiring diagram".
➤
Connecting the power supply
The device is provided with a 2-pin screw terminal for con-
necting the power supply.
Connect the device as shown in the "Wiring diagram". The
➤
max. cable cross-section is 2.5 mm².
Switching on terminating resistors
Terminating resistors must be switched on at the start and
➤
end of each segment.
Commissioning
The device automatically becomes operational once the
cables are connected and the power supply is switched on.
Operation
LEDs
LED
POWER
RS485
1
2
Wiring diagram
RS485
24 VDC
Indication Meaning
Green Device is operational
Red Communication error
Yellow Bus communication active
Yellow Searching for transmission
Pin
flashing rate
Pin 1
Off No communication
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
Pin 9
Case
SC11-3G
Segment Coupler
Quick Start Guide
Doc. no. 100002591
Additional
information see
turck.com
105.4
[4.15]
65 [2.56]
9.5 [0.37] 73.5 [2.89]
Pwr
GN
RS485
1
YE/RD
6
RS485
9
5
YE/RD
0 1 1
9
6
8 2
RS485
7 3
9
6 4 5
5
+
Pwr
–
a b
shield
shield
case ground
Pin assignment Wiring diagram
n. c.
5 4 3 2 1
n. c.
RxD/TxD-P
n. c.
DGND
9 8 7 6
VP
n. c.
RxD/TxD-N
n. c.
PE/FE
© Hans Turck GmbH & Co. KG | 100002591 2022-09
