5.11 Istruzioni per l'installazione a soffitto (solo CDD4/CDD5):
S1 = Staffa
S2 = Tirante
P1 = Imballo
P2 = Coperchio imballo
U1 = Modello
5.11.1 Togliere il coperchio P2 dell'imballo.
5.11.2 Predisporre i tiranti S2 sul soffitto.
5.11.3 Sollevare il gruppo modello-imballo fino ad appoggiarlo al soffitto.
5.11.4 Avvitare fino in fondo i dadi A sui tiranti S2 di fissaggio.
5.11.5 Togliere le viti di sicurezza B e calare l'imballo vuoto.
5.11.6 Serrare i dadi A di fissaggio del modello U1 al soffitto.

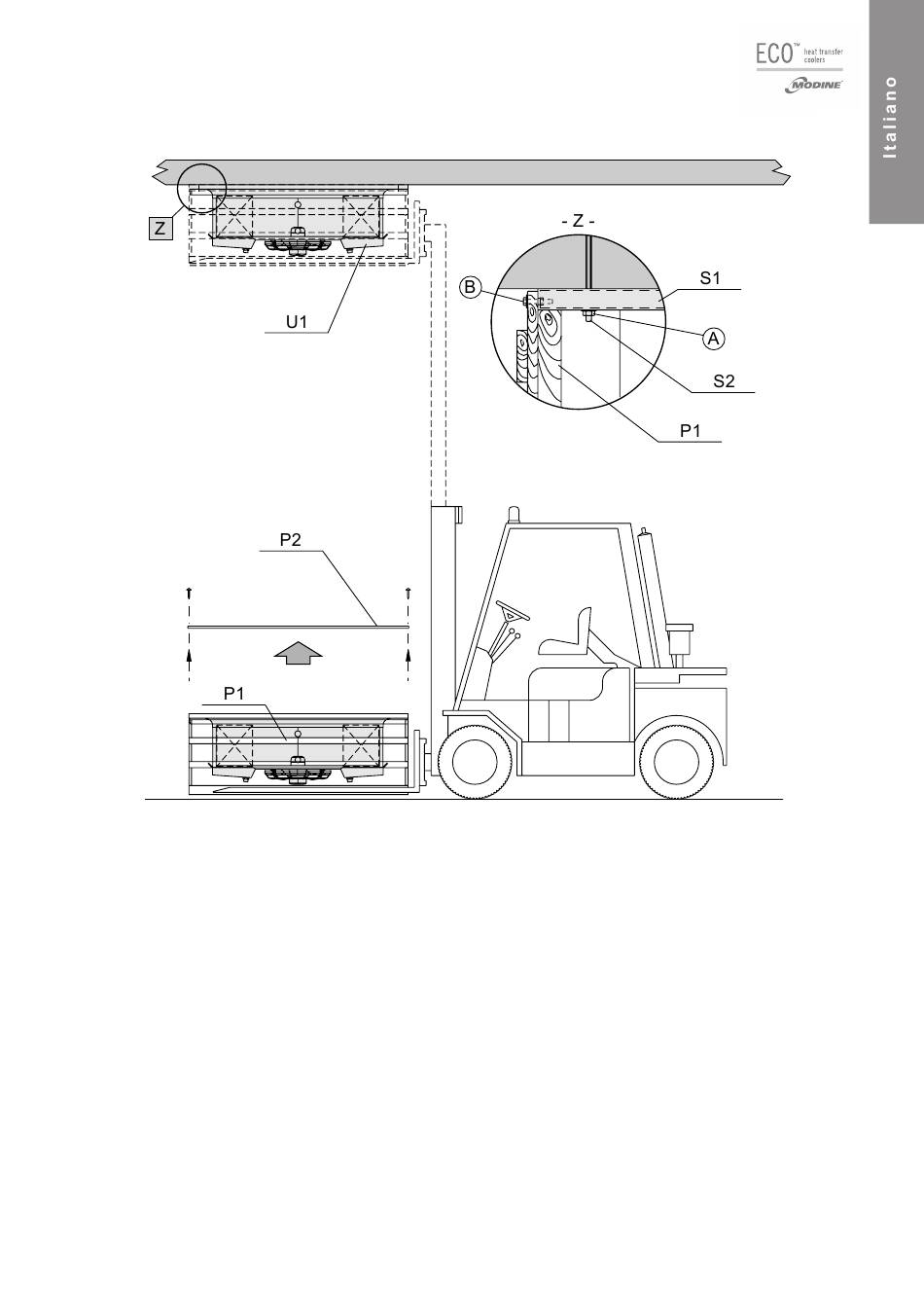

Figura 3
