5.11 Anweisungen für Wandmontage (nur CDD4/CDD5):
S1 = Halterung
S2 = Befestigungsschraube
P1 = Verpackung
P2 = Verpackungsdeckel
U1 = Modell
5.11.1 Vor dem Heben des Modells Verpackungsdeckel P2 abnehmen.
5.11.2 Befestigungsschrauben S2 an der Decke vorbereiten.
5.11.3 Gerät mit der Verpackung an die Decke heben.
5.11.4 Die Muttern A an die Befestigungsschrauben S2 fest anziehen.
5.11.5 Die Sicherheitsschrauben B abnehmen und die leere Verpackung herunterziehen.
5.11.6 Die Befestigungsmuttern A das Modelle U1 an die Decke fest anziehen.

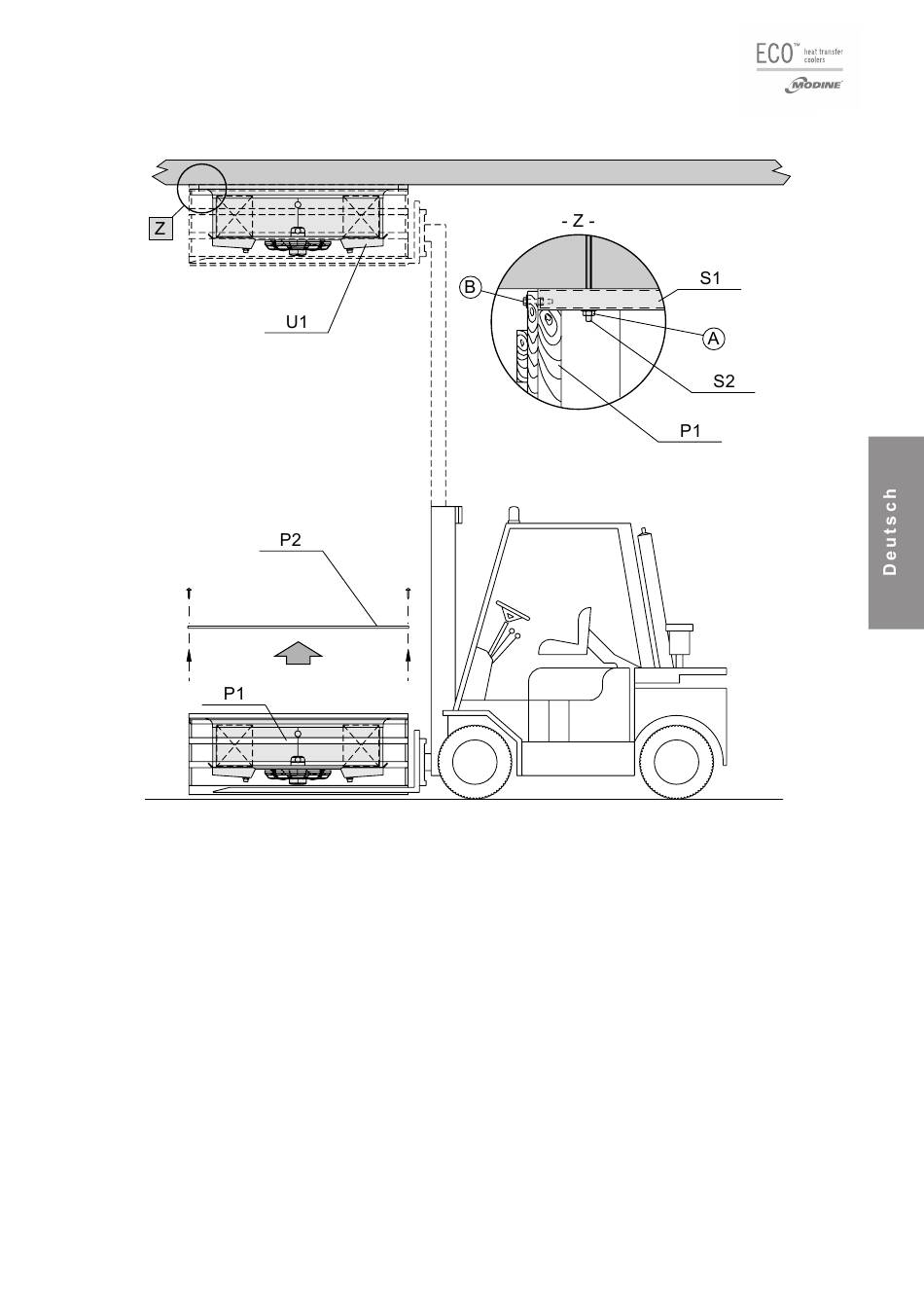

Abbildung 3
