6. Condizioni di installazione

6.1 Il modello descritto in questo manuale è un componente di un sistema e deve essere installato esclusivamente da
personale autorizzato.
6.2 L'accessibilità all'unità per qualsiasi tipo di intervento, deve essere riservata al personale qualificato alla conduzione
dell'impianto, secondo le norme vigenti.
6.3 Il luogo d'installazione dev'essere conforme a quanto eventualmente prescritto dalla legislazione locale.
6.4 La struttura di sostegno deve essere adeguata al peso del modello in ordine di marcia (v. Sez. 7).
6.5 Questa unità non deve essere installata in atmosfera esplosiva, acida o non compatibile con i materiali che la compongono
(rame, alluminio, acciaio, polimeri).
6.6 Verificare che l'unità venga installata orizzontalmente.
6.7 L'unità non è progettata per fungere da supporto ad altre macchine o strutture.
6.8 Evitare l'installazione delle unità vicino alle porte delle celle.

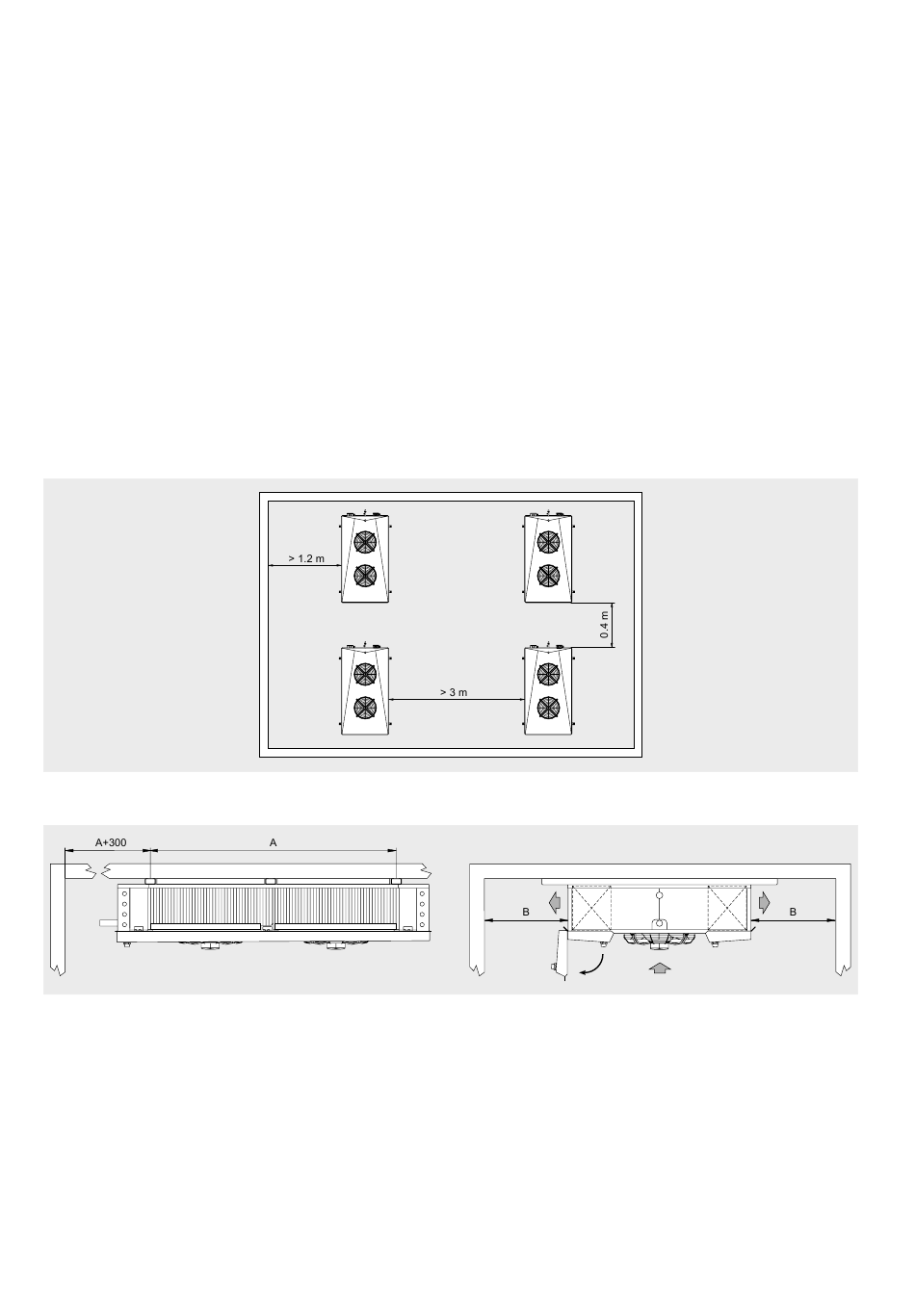

6.9 Assicurare un volume libero adeguato (circa il 30% del volume interno della cella) per una corretta circolazione dell'aria
in aspirazione e scarico. Rispettare la distanza minima per togliere e inserire le resistenze.
CDD2 Modello con ventola Ø230 mm
CDD4 - CDD5 Modello con ventola Ø450 - Ø560 mm
Ø450 → B = 700 mm
Ø560 → B = 900 mm
6.10 Particolari condizioni di installazione o funzionamento quali celle basse, travature a soffitto, stoccaggi eccessivi,
impedimenti al getto e/o all'aspirazione dell'aria, formazione impropria di brina dovuta ad eccessiva immissione di umidità
nella cella, possono influenzare negativamente le prestazioni dichiarate e creare difettosità nei modelli.
6.11 I modelli standard possono non essere adatti ad operare in tunnel o celle di abbattimento/surgelamento rapido.
6.12 Le unità sono equipaggiate con motoventilatori assiali, quindi non adatti ad essere canalizzati o comunque a sopportare
prevalenze statiche aggiuntive. Verificare con Modine particolari esigenze.
6.13 Verificare che le condizioni di funzionamento (temperature e pressioni) siano conformi a quelle di progetto.
10
www.modine.com
Figura 4
Figura 5
