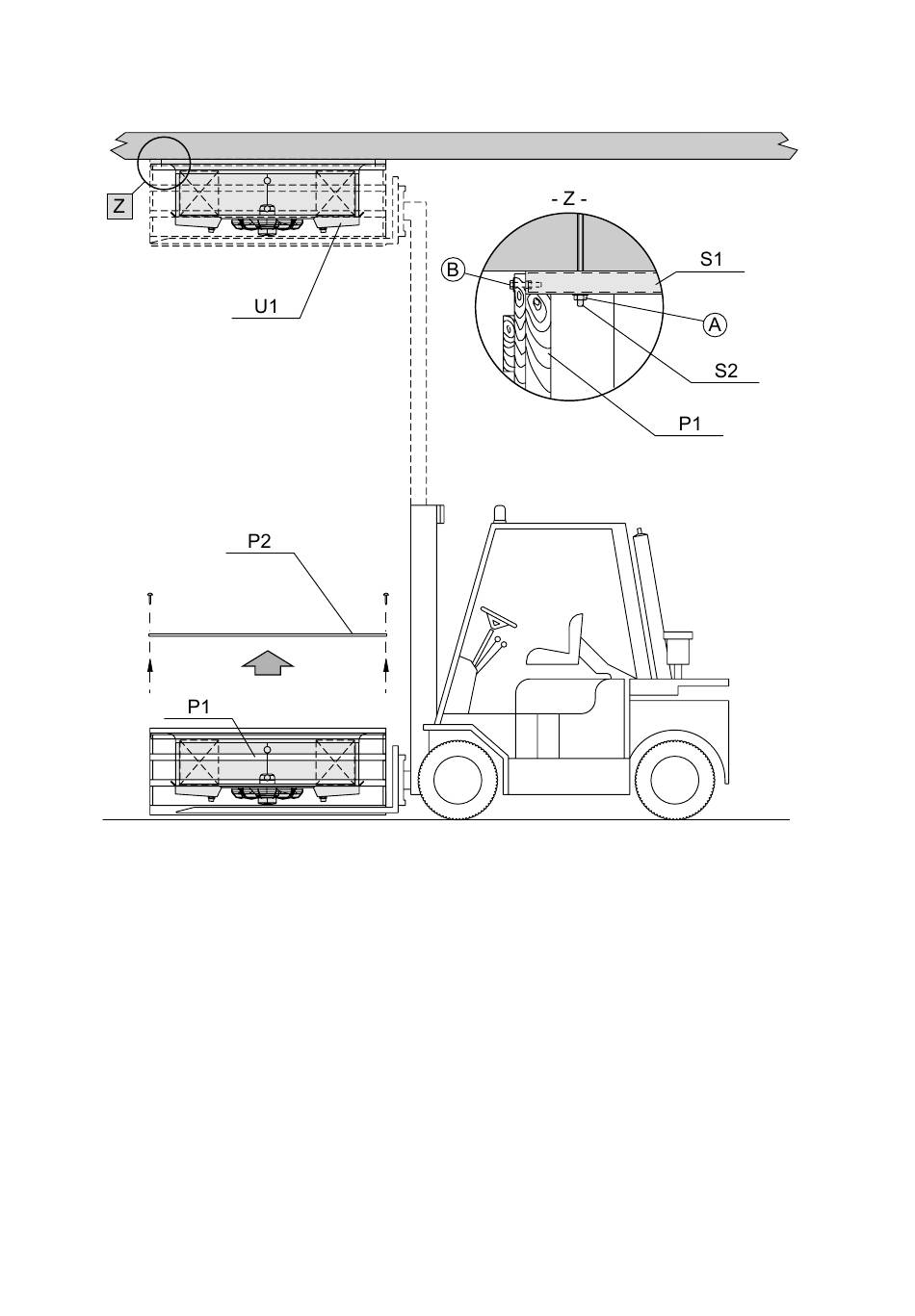

5.11 Instrucciones para la instalación en el techo (únicamente CDD4/CDD5):
S1 = Soporte
S2 = Tirante
P1 = Embalaje
P2 = Tapa embalaje
U1 = Modelo
5.11.1 Desmontar la tapa superior P2 del embalaje.
5.11.2 Preparar los tirantes S2 de sujección en el techo.
5.11.3 Elevar la unidad embalada hasta apoyarla en el techo.
5.11.4 Roscar las tuercas "A" hasta el fondo, en los tirantes S2 de fijación.
5.11.5 Desenroscar los tornillos de seguridad "B" y bajar el embalaje vacío
5.11.6 Apretar al máximo las tuercas "A" de fijación del modelo U1 al techo.
78
www.modine.com
Figura 3
