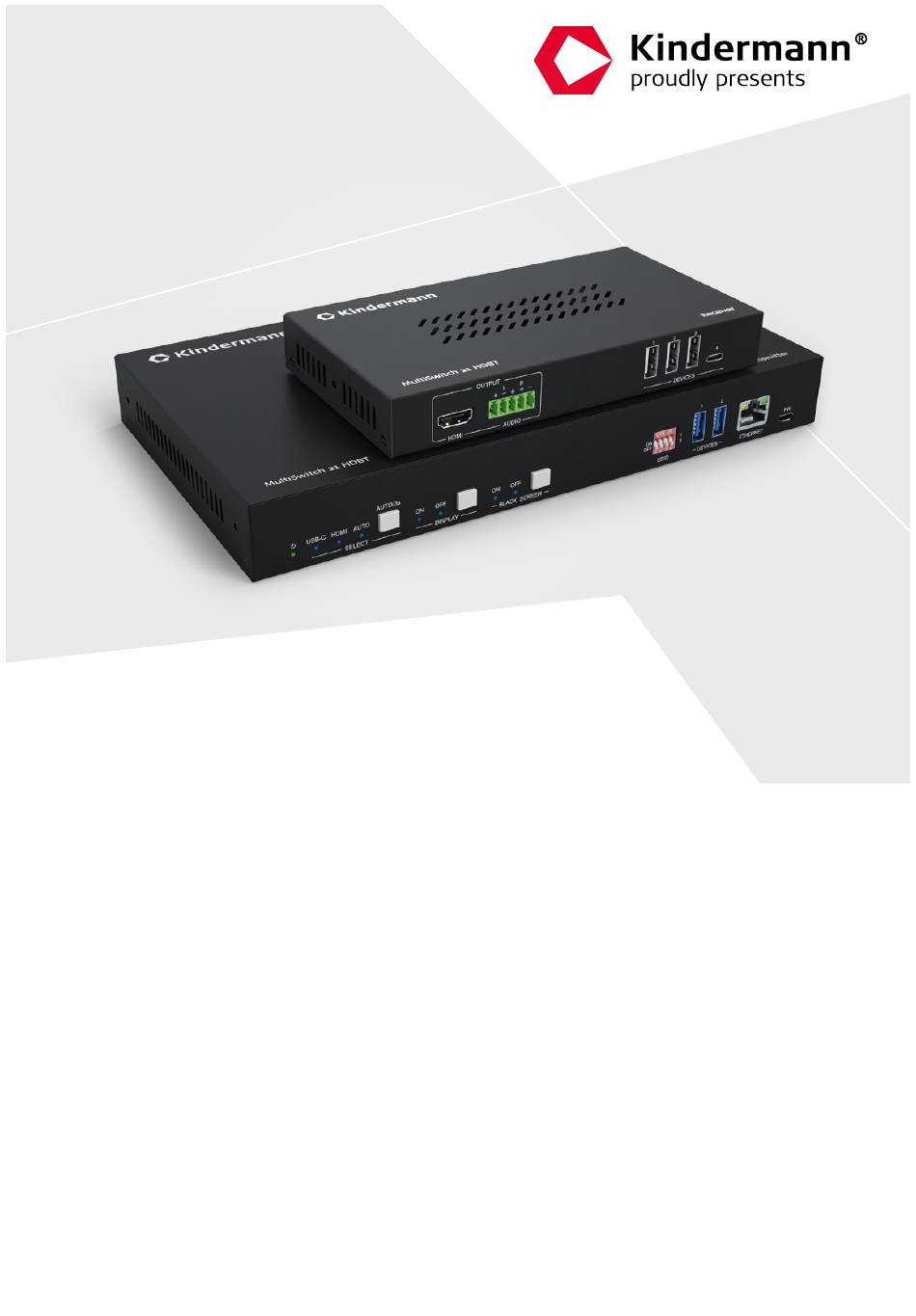

  • Page 1 Montageanleitung | Mounting instructions MultiSwitch 21 HDBT Signalmanagement | Signal management Art.-Nr. 7488 000160 | Ref.-No. 7488000160 Montageanleitung | Mounting instructions www.kindermann.de...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Vorwort ....................4 Sicherheitshinweise ................4 Produktbeschreibung ................5 3.1. Eigenschaften ................5 3.2. Lieferumfang ................5 3.3. Kundenservice ................5 Anschlussbeschreibung Transmitter ...........6 Anschlussbeschreibung Receiver ............8 Blockschaltbild ..................9 EDID Management ................10 WebUI ....................11 8.1. Video Tab ..................12 8.2. Configuration Tab ..............12 8.3. CEC Tab ..................14 8.4.
  • Page 3 Table of contents Foreword ..................26 Safety Instructions and precautions ..........26 Product Introduction .................27 3.1. Features ..................27 3.2. Scope of delivery ...............27 3.3. Customer Service ..............27 Transmitter panel description............28 Receiver panel description ..............30 Connection Diagram ................31 EDID Management ................32 WebUI ....................33 8.1.

  • Page 4: Vorwort

    Im ständigen Bemühen, das Produkt zu verbessern, behalten wir uns das Recht vor, Funktionen oder Parameter ohne vorherige Ankündigung oder Verpflichtung zu ändern. Die neuesten Informationen erhalten Sie von Ihrem Kindermann Fachhändler. Sicherheitshinweise und Vorsichtsmaßnahmen > Lesen Sie die Bedienungsanleitung durch und bewahren Sie diese auf.

  • Page 5: Produktbeschreibung

    HDCP 2.2. Die Daten werden unkomprimiert mit bis zu 18 Gbit/s über eine Distanz von bis zu 100 m verlustfrei über ein CAT6/7 Kabel übertragen. Der MultiSwitch 21 HDBT ist das ideale Produkt für die Nutzung von UC Equipment wie Videosoundbars, Kameras und Speakerphones in Besprechungsräumen, eignet sich aber auch für KVM Anwendungen.

  • Page 6: Anschlussbeschreibung Transmitter

    4. Anschlussbeschreibung Transmitter Vorderseite Name Beschreibung POWER 1 x grüne LED, leuchtet dauerhaft, wenn das Gerät mit Strom versorgt wird. > 3 x blaue LEDs > Drücken Sie den Taster um den Eingang auszuwählen (HDMI or USB-C). SELECT Drücken und halten Sie den Taster für 3 Sekunden, um die automatische Quellenwahl ein- bzw.
  • Page 7 Rückseite Name Beschreibung 1 x USB-C Eingang, unterstützt DP Alt Mode und PD 3.0 USB-C (Das Netzteil muss lokal angeschlossen sein, um die USB Ladefunktion zur Verfügung zu stellen.) 1 x USB-B 3.0, zum Anschluss von HOST Geräten (z. B. HOST Notebooks) HDMI IN...

  • Page 8: Anschlussbeschreibung Receiver

    5. Anschlussbeschreibung Receiver Vorderseite No. Name Description > 1 x HDMI Ausgang OUTPUT > 1 x 5-poliger analoger, symmetrischer Audioausgang. Es liegt das Signal des aktiven Eingangs an. 3 x USB-A 2.0, 1 x USB-C, zum Anschluss von DEVICES Peripheriegeräten wie Tastatur, Maus, Speakerphones, Kameras etc.

  • Page 9: Blockschaltbild

    6. Blockschaltbild Das untenstehende Blockschaltbild zeigt ein typisches Nutzungsszenario für den MultiSwitch 21 HDBT. USB: HDBaseT: HDMI: Audio: USB-C: IR/RS232:...

  • Page 10: Edid Management

    7. EDID Management Nutzen Sie den DIP Schalter , um die EDID Einstellung am Transmitter auszuwählen. Die folgenden Einstellungen und Presets sind verfügbar: 0000 Lernt die EDID des angeschlossenen Displays; Liest die EDID des angeschlossenen Geräts am HDMI Loop Ausgang (Transmitter) und des HDMI Ausgangs (Receiver) und wählt die EDID mit der geringeren Auflösung.

  • Page 11: Webui

    8. WebUI Der MultiSwitch 21 HDBT kann über das Netzwerk per WebUI gesteuert und konfiguriert werden. Die Werkseinstellung lautet: IP Address:192.168.0.178 Subnet Mask:255.255.255.0 Gateway:192.168.0.1 Konfigurieren Sie die Neztwerkeinstellungen Ihres Computers in den selben IP Adressbereich und geben Sie dann die obige IP Adresse in einen Browser ein, um auf das WebUI zuzugreifen.

  • Page 12: Video Tab

    8.1 Video Tab Schalten Sie zwischen HDMI und USB-C Eingang um oder aktivieren Sie die automatische Signalerkennung. 8.2 Configuration Tab 8.2.1 EDID Wählen Sie die gewünschte EDID Konfiguration. Hinweis: Die DIP Schlater müssen auf Stellung 1111 sein!
  • Page 13 8.2.2 Auto Downscale Schalten Sie das Downscaling für die beiden HDMI Ausgänge individuell Ein oder Aus. Die skalierte Ausgangsauflösung ist dann immer 1080p. 8.2.3 HDCP Hier können Sie wählen, welches Gerät die verwendete HDCP Version vorgibt. Wenn bespielsweise Ihr Display nur HDCP 1.4 unterstützt, empfehlen wir die Einstellung Display zu wählen.

  • Page 14: Cec Tab

    8.2.4 Tags Hier können Sie die Beschreibung (Tag) der Ein- und Ausgänge im WebUI ändern. 8.3 CEC Tab 8.3.1 Input Wenn das am HDMI Eingang angeschlossene Gerät (z. B. Blueray Player oder PC) CEC unterstützt, können Sie diese Seite nutzen, um es zu steuern.
  • Page 15 8.3.2 Output Wenn das am HDMI Ausgang angeschlossene Gerät (z. B. Display) CEC unterstützt, können Sie diese Seite nutzen, um es zu steuern. 8.3.3 User defined Hier können Sie individuelle CEC Kommandos an das Quell- oder Ausgabegerät schicken.

  • Page 16: Rs232 Tab

    8.4 RS232 Tab Hier können Sie RS232 Steuerbefehle an angeschlossene Geräte schicken. Die notwendigen Steuerbefehle finden Sie im Handbuch des jeweiligen Zielgeräts. > ASCII/HEX: Wählen Sie die entsprechende Befehlssprache > Wählen Sie die passende Datenrate: 9600, 19200, 38400, 57600, 115200 >...

  • Page 17: Network Tab

    8.5 Network tab Hier können Sie die IP Adresse ändern, über die der MultiShare 21 HDBT im Netzwerk erreichbar ist. Wählen Sie zwischen statischer IP Adresse oder DHCP (Dynamic Host Configuration Protocol). Wir empfehlen eine statische Adresse. 8.6 Access Tab >...

  • Page 18: Rs232 Und Tcp/Ip Steuerprotokoll

    Activate front panel lock System Locked! Unlock. Deactivate front panel lock System UnLock! STA. Query status MultiSwitch 21 HDBT V1.0.0 PWON! HDBT 01 Power ON! HDMI OUT 01 Down Scale OFF! HDMI OUT 02 Down Scale OFF! HDMI Out Switch Auto Mode! Get Trigger Mode Is 5V.
  • Page 19 9. RS232 and TCP/IP control protocoll Befehl Beschreibung Beispiel für die Rückmeldung RS232ONSAVE: The MultiSwitch 21 HDBT can Save PON Baud rate: 9600 Data bit: 8 Stop bit: 1 Parity bit: none [Y],[xxx]. send a power on command Command:YYYYY,Baudrate Is 9600!
  • Page 20 Befehl Beschreibung Beispiel für die Rückmeldung TVON. Switch the display on using CEC_TV_POWON! CEC control CEC Output 01 Send Success. CEC Output 02 Send Success. TVOFF. Switch the display off using CEC_TV_POWOFF! CEC control CEC Output 01 Send Success. CEC Output 02 Send Success. TVVOL+.
  • Page 21 Befehl Beschreibung Beispiel für die Rückmeldung DS[xx]ON. Switch on DOWNSCALING HDMI OUT 01 Down Scale ON! the HDMI output signal to HDMI OUT 02 Down Scale ON! 1080p. [xx] = 00 - 02, 00 means all output DS[xx]OFF. Switch off DOWNSCALING HDMI OUT 01 Down Scale OFF! the HDMI output signal.
  • Page 22 [yy] = input 00 - 02), while 00 means all input ports, 01 or 02 means the individual inputs. ; Baudrate[XXX]. Set control baud rate of Set Local RS232 Baudrate is 9600! the MultiSwitch 21 HDBT to [XXX] [XXX] 115200, 57600, 38400, 19200, 9600...

  • Page 23: Spezifikationen

    10. Spezifikationen Transmitter Receiver Video 1 x HDMI (Typ-A Buchse) Videoeingänge 1 x HDBT (RJ45) 1 x USB-C (Typ-C Buchse) HDMI: Up to 4K@60Hz 4:4:4 Eingangsauflösung inkl. HDR10 und Dolby Vision bis zu 4K@60Hz 4:4:4 USB-C: bis zu 4K@60Hz 4:4:4 1 x HDMI (Typ-A Buchse) Videoausgänge 1 x HDMI (Typ-A Buchse)

  • Page 24: Ce / Ukca Erklärung

    Abmessungen (B x H x T) 265 x 150 x 32 mm 173 x 95 x 24.5 mm Nettogewicht 1020g 410g 11. CE / UKCA Erklärung Hinweis: Die jeweils aktuelle CE / UKCA Erklärung steht hier zum Download bereit: https://shop.kindermann.de/erp/webshop/navigationPath/7488000160.html...

  • Page 25: Zeichnungen/Abmessungen

    11. Zeichnungen/Abmessungen INPUT 1 INPUT 2 INPUT 1 INPUT 2 MultiSwitch 21 HDBT Transmitter MultiSwitch 21 HDBT Transmitter MultiSwitch 21 HDBT Receiver MultiSwitch 21 HDBT Receiver...

  • Page 26: Foreword

    1. Foreword Read this user manual carefully before using the product. Pictures shown in this manual are for reference only. Different models and specifications are subject to real product. This manual is only for operation instruction, please contact the integrator for maintenance assistance.

  • Page 27: Product Introduction

    3. Product Introduction MultiSwitch 21 HDBT is an 18Gbps switcher kit. It supports up to 4K/60/4:4:4, HDR10 and Dolby Vision, HDCP 2.2. It also supports uncompressed transmission of 18Gbps signals with a distance of up to 100 m. It can be connected to KVM and UC equipment like cameras and speakerphones in conference rooms.

  • Page 28: Transmitter Panel Description

    4. Transmitter panel description Front panel No. Name Description POWER 1 x green LED, always on when the device is powered > 3 x blue indicator LEDs > Click button to select the input (HDMI or USB-C). SELECT Press and hold for 3 seconds to enter or exit automatic switching mode, the corresponding LED is on or off.
  • Page 29 Rear panel No. Name Description 1 x USB-C input supports DP Alt mode and PD 3.0 USB-C (PD support requires to install the PSU locally.) HOST 1 x USB-B 3.0, connect to HOST devices (e. g. laptops) HDMI IN 1 x HDMI input HDMI OUT 1 x HDMI loop output 1 x HDBT output, yellow LED is constantly on when TX and...

  • Page 30: Receiver Panel Description

    5. Receiver panel description Front panel No. Name Description > 1 x HDMI output OUTPUT > 1 x 5-pin balanced audio output of de-embedded audio signal 3 x USB-A 2.0, 1 x USB-C, connect keyboard, mouse, DEVICES microphone, printer, camera and other equipment Rear panel No.

  • Page 31: Connection Diagram

    6. Connection Diagram The following diagram illustrates typical input and output connections: USB: HDBaseT: HDMI: Audio: USB-C: IR/RS232:...

  • Page 32: Edid Management

    7. EDID Management Select the EDID settings using the DIP switch at the transmitter. The following modes and presets are available: 0000 Learn the display EDID; read the EDID of the connected device on HDMI loop out (transmitter) and HDMI out (receiver), and use the EDID with the lower resolution.

  • Page 33: Webui

    8. WebUI The MultiSwitch 21 HDBT can be controlled via network through a WebUI. The default IP settings are: IP Address:192.168.0.178 Subnet Mask:255.255.255.0 Gateway:192.168.0.1 Set your computer to the same IP address range and enter the IP address in any browser to access the WebUI.

  • Page 34: Video Tab

    8.1 Video tab Switch between HDMI and USB-C input or activate automatic source switching. 8.2 Configuration tab 8.2.1 EDID Choose the desired EDID or upload a user defined EDID. Please Note: DIP setting must be 1111.)
  • Page 35 8.2.2 Auto downscale Enable or disable downscaling on the HDMI output on transmitter and/or receiver. If activated the resultion will always be downscaled to 1080p. 8.2.3 HDCP Here you can decide which device shall define the HDCP version. If your display can only support HDCP 1.4, we recommend to set it to display.

  • Page 36: Cec Tab

    8.2.4 Tags This will change the name (description) of the inputs and outputs in the WebUI. 8.3 CEC tab 8.3.1 Input (source) If the source device connected to the HDMI input supports CEC you could use this page to remote control the input device.
  • Page 37 8.3.2 Output If the sink device (e. g. display) supports CEC you could use this page to control the output device. 8.3.3 User defined Enter any CEC command you wish to send to a source or sink device and click "Send".

  • Page 38: Rs232 Tab

    > Select the baud rate: 9600, 19200, 38400, 57600, 115200 > Select the required command termination: NULL, CR, LF or CR+LF > Command: Enter any command to control a third-party device which is connected to the RS232 port of the MultiSwitch 21 HDBT receiver.

  • Page 39: Network Tab

    8.5 Network tab This setting changes the IP address of the MultiSwitch 21 HDBT. Choose between static IP address or DHCP (Dynamic Host Configuration Protocol). We recommend to set a static IP address. 8.6 Access tab > Password: Change login password >...

  • Page 40: Rs232 And Tcp/Ip Control Protocoll

    Activate front panel lock System Locked! Unlock. Deactivate front panel lock System UnLock! STA. Query status MultiSwitch 21 HDBT V1.0.0 PWON! HDBT 01 Power ON! HDMI OUT 01 Down Scale OFF! HDMI OUT 02 Down Scale OFF! HDMI Out Switch Auto Mode! Get Trigger Mode Is 5V.
  • Page 41 Command Description Command & Feedback Example RS232ONSAVE: The MultiSwitch 21 HDBT can Save PON [Y],[xxx]. send a power on command Command:YYYYY,Baudrate Is 9600! to the display device as soon as it detects a video signal on any of the inputs. Use the command to save the power on command.
  • Page 42 Command Description Command & Feedback Example TVON. Switch the display on using CEC_TV_POWON! CEC control CEC Output 01 Send Success. CEC Output 02 Send Success. TVOFF. Switch the display off using CEC_TV_POWOFF! CEC control CEC Output 01 Send Success. CEC Output 02 Send Success. TVVOL+.
  • Page 43 Command Description Command & Feedback Example DS[xx]ON. Switch on DOWNSCALING HDMI OUT 01 Down Scale ON! the HDMI output signal to HDMI OUT 02 Down Scale ON! 1080p. [xx] = 00 - 02, 00 means all output DS[xx]OFF. Switch off DOWNSCALING HDMI OUT 01 Down Scale OFF! the HDMI output signal.
  • Page 44 [yy] = input 00 - 02), while 00 means all input ports, 01 or 02 means the individual inputs. ; Baudrate[XXX]. Set control baud rate of Set Local RS232 Baudrate is 9600! the MultiSwitch 21 HDBT to [XXX] [XXX] 115200, 57600, 38400, 19200, 9600...

  • Page 45: Specifications

    10. Specifications Transmitter Receiver Video 1 x HDMI (type-A female), Video inputs 1 x HDBT (RJ45) 1 x USB-C (type-C female) HDMI: Up to 4K@60Hz 4:4:4 Input resolution HDR10, Dolby Vision Up to 4K@60Hz 4:4:4 USB-C: Up to 4K@60Hz 4:4:4 1 x HDMI (type-A female), Video output 1 x HDMI (type-A female)

  • Page 46: Ce / Ukca Declaration Of Conformity

    Dimension (W*H*D) 265 x 150 x 32 mm 173 x 95 x 24.5 mm Net weight 1020g 410g 12. CE / UKCA declaration of conformity Note: The currently valid CE / UKCA declaration can be viewed and downloaded at: https://shop.kindermann.de/erp/webshop/navigationPath/7488000160.html &request_locale=en_GB...

  • Page 47: Panel Drawing

    12. Panel drawing INPUT 1 INPUT 2 INPUT 1 INPUT 2 MultiSwitch 21 HDBT Transmitter MultiSwitch 21 HDBT Transmitter MultiSwitch 21 HDBT Receiver MultiSwitch 21 HDBT Receiver...
  • Page 48 Technical issues: support@kindermann.de Reparaturrückfragen, Reklamationsbearbeitung, Ersatzteilbestellung Questions regarding pending repairs, claims, spare parts: service@kindermann.de Änderungen vorbehalten Kindermann GmbH Subject to alterations Mainparkring 3 | 97246 Eibelstadt | Germany Gedruckt in China Tel. +49 9303 9840-0 Printed in China 7488000160 | D/GB | 10.2022...
