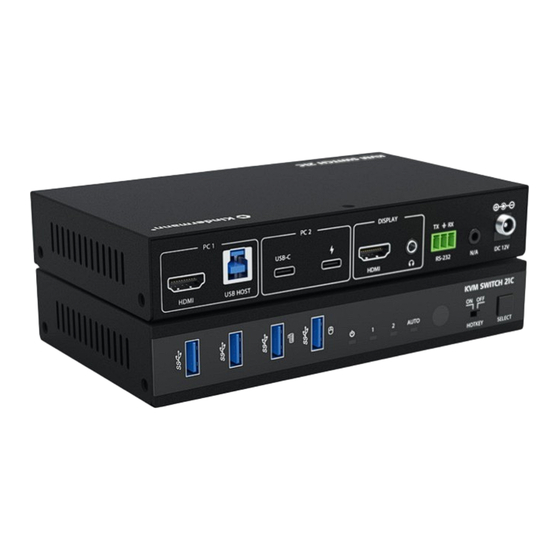

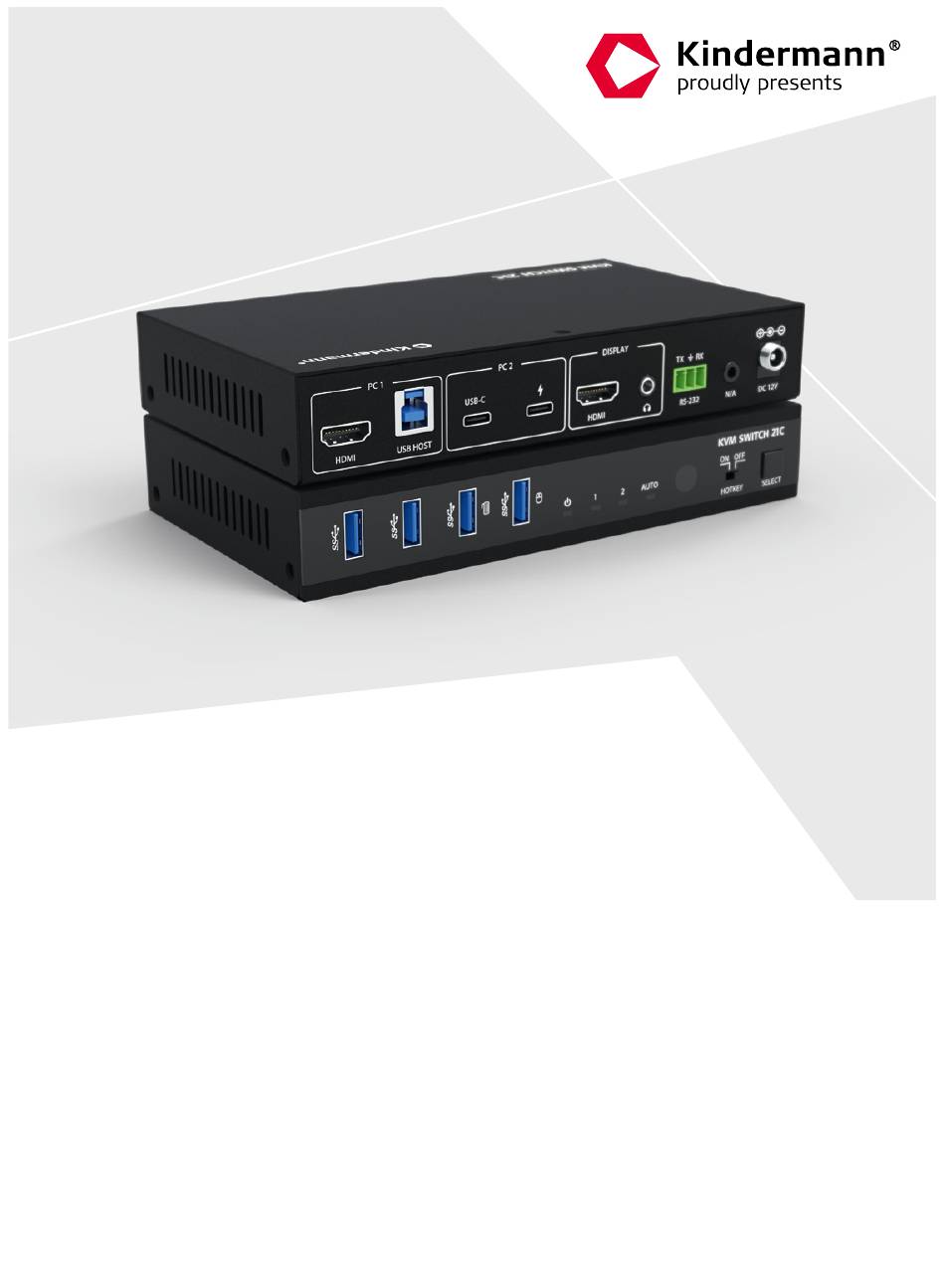

- Page 1 Inbetriebnahme- und Bedienungsanleitung Commissioning and operating instructions KVM SWITCH 21C Signalmanagement | Signal management Art.-Nr. 5778 000 156 | Ref. No. 5778 000 156 www.kindermann.com...
-
Page 2: Table Of Contents
Inhaltsverzeichnis 1 Vorwort ........................4 2 Sicherheitshinweise und Vorsichtsmaßnahmen ............. 4 3 Rücknahme und Entsorgung ..................5 4 Produktbeschreibung ..................6 - 7 4.1 Eigenschaften ....................6 4.2 Lieferumfang ..................... 7 4.3 Kundenservice ....................7 5 Gerätebeschreibung ...................8 - 9 5.1 Vorderseite ......................8 5.2 Rückseite ...................... - Page 3 Table of contents 1 Foreword ........................ 16 2 Safety instructions and precautions ..............16 3 Disposal of the device ..................... 17 4 Introduction ....................18 - 19 4.1 Features ......................18 4.2 Scope of delivery ..................... 19 4.3 Customer service ..................... 19 5 Device description ..................
-
Page 4: Vorwort
Im ständigen Bemühen, das Produkt zu verbessern, behalten wir uns das Recht vor, Funktionen oder Parameter ohne vorherige Ankündigung oder Verpflichtung zu ändern. Die neuesten Informationen erhalten Sie von Ihrem Kindermann Fachhändler. Sicherheitshinweise und Vorsichtsmaßnahmen > Lesen Sie die Bedienungsanleitung durch und bewahren Sie diese auf. -
Page 5: Rücknahme Und Entsorgung
Ihrer lokalen Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Händler, über den Sie dieses Produkt erworben haben. Rücknahmekonzept: Das Gerät kann zur kostenfreien Entsorgung an Kindermann zurückgesendet werden. Bitte nehmen Sie für eine reibungslose Abwicklung den Kon- takt mit unserem Service auf. -
Page 6: Produktbeschreibung
4 Produktbeschreibung Der KVM Switch 21C verfügt über einen USB-C, einen HDMI Eingang und einen HDMI Ausgang. Er unterstützt HDMI Signale bis zu 4K@60Hz 4:4:4 8bit und Dolby TrueHD Audioqualität. Der USB-C Eingang stellt bis zu 100W Ladestrom bereit, wenn per optionalem Netzteil Strom in den Einspeise- USB-C Port gespeist wird. -
Page 7: Lieferumfang
4.2 Lieferumfang > 1 x KVM Switch 21C > 2 x Montagewinkel mit Schrauben > 1 x DC12V/1A Netzteil mit EU-Stecker > 1 x Bedienungsanleitung 4.3 Kundenservice Wir gewähren eine dreijährige Garantie. Weitere Informationen finden Sie in unseren Garantiebedingungen. Bitte beachten Sie: Bitte kontaktieren Sie umgehend Ihren Lieferanten, wenn Sie... -
Page 8: Gerätebeschreibung
5 Gerätebeschreibung 5.1 Vorderseite Nr. Name Beschreibung USB 3.0 USB 3.0 Typ-A, zum Anschluss von zum Beispiel USB-Kamera für Device Ports KVM Funktionen. Liefert bis zu 5V/1A Strom. > Bei deaktivierter Hotkey Funktion unterstützen die beiden USB 3.0 Ports USB 3.2. Gen 1 und bis zu 5V/1A Strom. Device Ports (mit Hotkey >... -
Page 9: Rückseite
5.2 Rückseite Nr. Name Beschreibung HDMI IN HDMI Eingang Anschluss von USB-Host Geräten. USB Host Der USB-Anschluss ist an den HDMI Eingang gebunden. USB 3.1 Typ-C, unterstützt PD 3.0 Spezifikation und maximal 5 Gbps Datenrate. Zum Anschluss eines USB-Hosts wie einen Laptop. Der Anschluss unterstützt drei Funktionen: USB-C IN >... -
Page 10: Anschlussschema
6 Anschlussschema Bitte beachten Sie: Stellen Sie vor der Montage sicher, dass kein Stromkabel angeschlossen ist. Blockschaltbild: Das untenstehende Blockschaltbild zeigt ein typisches Nutzungsszenario für den KVM Switch 21C. Verstärker Verstärker Verstärker USB Flash Drive Maus USB Kamera Tastatur Verstärker Verstärker... -
Page 11: Bedienung
Eingang ausgewählt. Liegt dort kein Signal an, verhält er sich wie bei einem Signalverlust. 4. Signalverlust: Wird eine aktive Quelle entfernt, sucht der KVM Switch 21C automatisch nach der nächsten verfügbaren Quelle. Liegt kein Signal an, bleibt der zuletzt aktive Eingang ausgewählt. -
Page 12: Hotkey Funktion
8 Hotkey Funktion Die Hotkey Funktion kann über den Schalter an der Gerätevorderseite aktiviert oder deaktiviert werden. 8.1 Tastatur Hotkeys Folgende Tastatur Hotkeys können verwendet werden: = Schaltet zu Eingang 1 um oder Strg Strg Rollen Rollen = Schaltet zu Eingang 2 um oder Rollen Rollen... -
Page 13: Rs232 Steuerprotokoll
9 RS232 Steuerprotokoll RS232 Steuerprotokoll Baud rate: 115200 bps (default) Data bit: Stop bits: Check bit: Beispiel für die Beschreibung Befehl Rückmeldung Auflistung aller Befehle help! Frage Gerätestatus ab status! 2x1 kvm hdmi2.0/ usb-c Hole Gerätetyp r type! switcher mcu fw version: vx.xx.xx sub fw version: vx.xx.xx Firmwareversion abfragen r fw version! -
Page 14: Spezifikationen
10 Spezifikationen Video 1 x HDMI (Typ-A Buchse) Videoeingänge 1 x USB (Typ-C Buchse) HDMI: Bis zu 4K@60Hz 4:4:4 Eingangsauflösung USB-C: USB 3.1, unterstützt DP Alt-Mode, bis zu 4K@60Hz 4:4:4 8bit, DP1.4 Videoausgänge 1 x HDMI (Typ-A Buchse) Ausgabeauflösung bis zu 4K@60Hz 4:4:4 HDMI Standard HDMI 2.0 HDCP Version... -
Page 15: Zeichnungen/Abmessungen
175 mm PC 1 PC 2 DISPLAY USB-C HDMI USB HOST HDMI RS-232 DC 12V 175 mm Oben 175 mm 12 CE / UKCA Erklärung Hinweis: Die jeweils aktuelle CE / UKCA Erklärung steht hier zum Download bereit: 175 mm https://www.kindermann.de/Shortlink/5778000156... -
Page 16: Foreword
1 Foreword Read this user manual carefully before using the product. Pictures shown in this manual are for reference only. Different models and specifications are subject to real product. This manual is only for operation instruction, please contact the integrator for maintenance assistance. -
Page 17: Disposal Of The Device
Return concept: The device can be returned to Kindermann for disposal free of charge. Please contact our service department for smooth processing. -
Page 18: Introduction
4 Introduction The KVM Switch 21C has one USB Type-C input, one HDMI input and one HDMI output. It supports HDMI signals up to 4K@60Hz 4:4:4 8bit and Dolby TrueHD audio quality. The USB-C input provides up to 100W when power is fed into the USB Type-C Power In port via an optional power supply unit. -
Page 19: Scope Of Delivery
> 1 x DC12V/1A power supply with EU plug > 1 x Manual 4.3 Customer service Kindermann provides three years of warranty for this product. Please check our warranty terms for moredetails. Note: Please contact your integrator immediately if any damage or defect in... -
Page 20: Device Description
5 Device description 5.1 Front panel No. Name Description USB 3.0 USB 3.0 Type-A, for connecting e.g. an USB camera for KVM Device Ports functions. Supplies up to 5V/1A power. > When the hotkey function is deactivated, both ports support USB 3.0 USB 3.2 Gen 1 and up to 5V/1A power. -
Page 21: Rear Panel
5.2 Rear panel No. Name Description HDMI IN HDMI input Connection of USB host devices. USB Host The USB Type-B port is linked to the HDMI input. USB 3.1 Type-C, supports PD 3.0 specification and maximum 5 Gbps data rate. For connecting a USB host such as a laptop. -
Page 22: System Connection
6 System connection Note: Before installation, please ensure the device is disconnected from the power source. Block diagram: The block diagram below shows a typical application for the KVM Switch 21C. Verstärker Verstärker Verstärker USB flash drive Mouse Keyboard USB camera Verstärker... -
Page 23: Control
No active signal on that input will lead to a behaviour as in the event of a signal loss 4. Loss of signal: If an active source is removed, the KVM Switch 21C automatically searches for the next available source. If there is no signal, the last active input remains selected. -
Page 24: Hotkey Function
8 Hotkey function The hotkey function can be activated or deactivated using the switch on the front of the device. 8.1 Keyboard hotkeys The following keyboard hotkeys can be used: Scroll Scroll = Switch to input 1 Ctrl Ctrl lock lock Scroll Scroll... -
Page 25: Rs232 Control Protocol
9 RS232 control protocol RS232 control protocol Baud rate: 115200 bps (default) Data bit: Stop bits: Check bit: Description Command Example of feedback Get command list help! Get the device status status! 2x1 kvm hdmi2.0/ usb-c Get device type r type! switcher mcu fw version: vx.xx.xx sub fw version: vx.xx.xx... -
Page 26: Specifications
10 Specifications Video 1 x HDMI (Type-A female) Video input 1 x USB (Type-C female) HDMI: Up to 4K@60Hz 4:4:4 Input resolution USB-C: USB 3.1, supports DP Alt-Mode, up to 4K@60Hz 4:4:4 8bit, DP1.4 Video output 1 x HDMI (Type-A female) Output resolution Up to 4K@60Hz 4:4:4 HDMI standard... -
Page 27: Panel Drawing
PC 1 PC 2 DISPLAY USB-C HDMI USB HOST HDMI RS-232 DC 12V 175 mm 175 mm 12 CE / UKCA declaration of conformity Note: The currently valid CE / UKCA declaration can be viewed and downloaded at: 175 mm https://www.kindermann.de/en/Shortlink/5778000156... - Page 28 Technical issues: support@kindermann.de Reparaturrückfragen, Reklamationsbearbeitung, Ersatzteilbestellung Questions regarding pending repairs, claims, spare parts: service@kindermann.de Kindermann GmbH Mainparkring 3 | D-97246 Eibelstadt | Germany Email: info@kindermann.de Änderungen vorbehalten | Subject to alterations | 5778 000 156 | DE/EN | 06.2024 www.kindermann.com...
