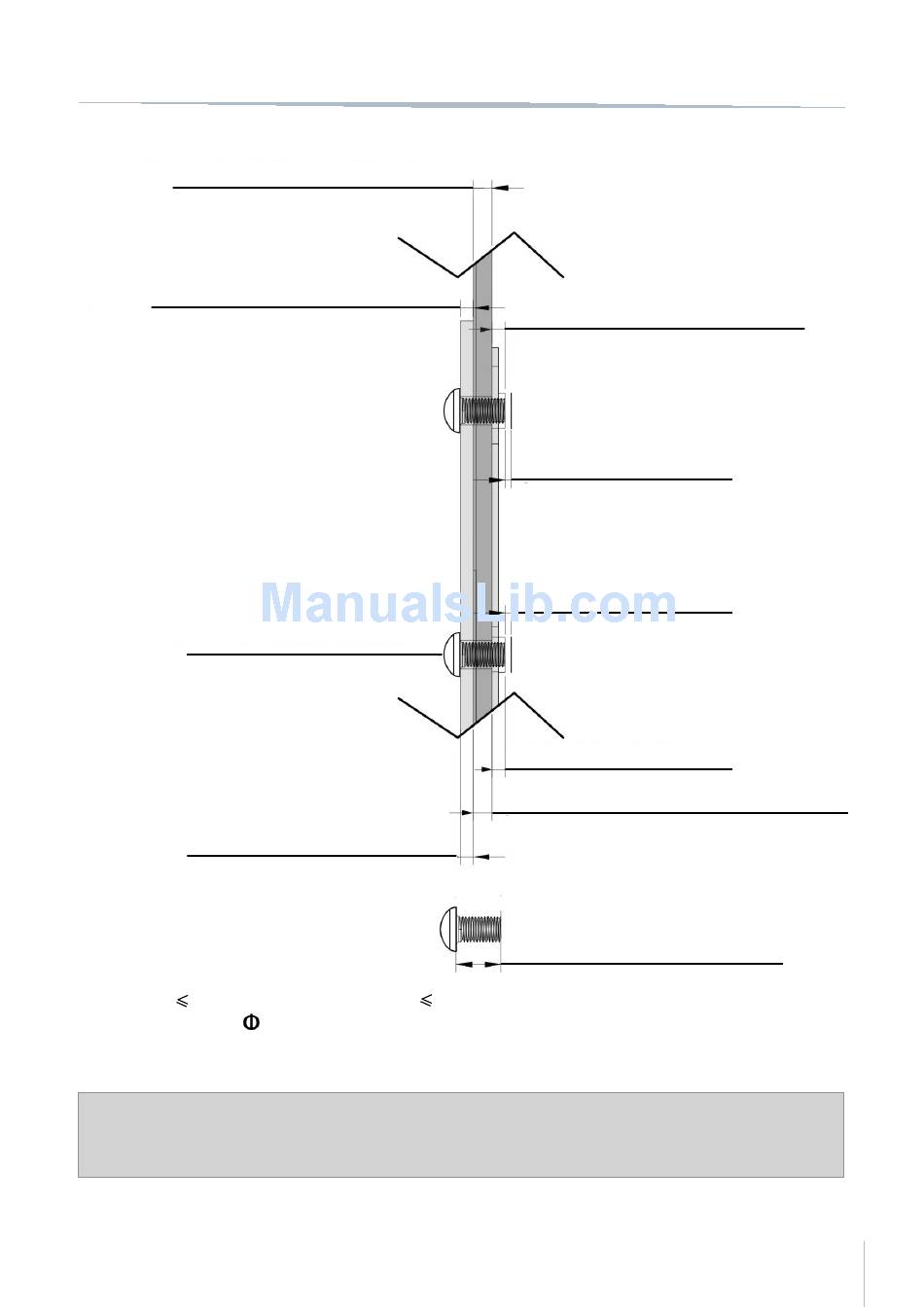

Especificação de parafuso para placa VESA de pavimento ou
parede
Tampa traseira de plástico do monitor
Placa VESA de paviemnto ou parede
Parafuso para VESA 75/100
(B) mm
(Placa VESA de paviemnto ou de
parede de profundidade, dependendo
da aplicação)
1. (B)+5mm Comprimento de parafuso (A)
2. Parafuso mecânico
Precaução: Favor seguir a especificação do parafuso dada no diagrama
durante o montagem. A placa VESA de pavimento na tampa traseira do monitor.
(B)+6mm
4 mm
De outra maneira, causaria danos mecânicos.
User´s Manual 17" Touch Screen Monitor
Caixa interior de metal do monitor
1mm (Espaço de segurança)
1mm (Espaço de segurança)
Profundidade de metal 2mm
Profundidade de tampa traseira de plástico 3mm
Comprimento de parafuso (A) mm
