User´s Manual 17" Touch Screen Monitor

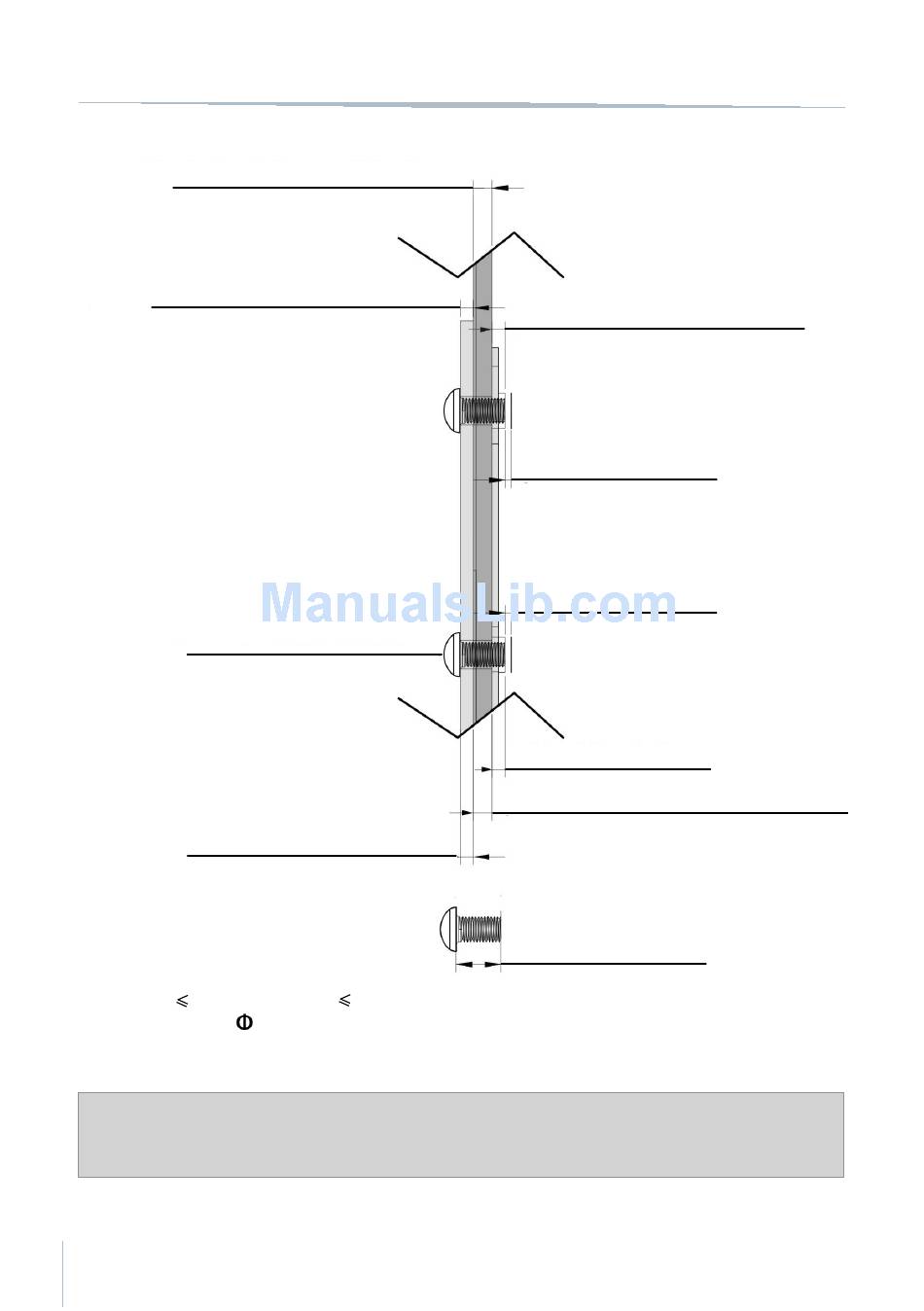

Specificazione della Vite per il Supporto Piatto VESA o per il
Montaggio a Muro
Coperchio posteriore plastica del monitor
Coperchio posteriore plastica del monitor
1. (B)+5mm Lunghezza Vite (A)
2. Vite Meccanica
Attenzione: Mentre si assembla il Supporto Piatto VESA o il Piatto Montaggio a Muro nel coperchio
posteriore del monitor, seguire la Specificazione per la Vite nel disegno qui sopra.
44
Vite per VESA 75/100
(B) mm
(Suporto piatto VESA o profundità
montaggio a muro, dipende
dall´applicazione)
(B)+6mm
4 mm
Diversamente si potrebbe causare un danno meccanico.
Scocca metallica interna del monitor
1mm (Spazio di sicurezza)
1mm (Spazio di sicurezza)
Profundità metallo 2mm
Profundità coperchio posteriore plastica 3mm
Lunghezza vite (A) mm
