Kalibrierungführer für die Berührungsfläche

4 Punktekalibration

1. Bevor der Berührungsbildschirm genau funktioniert, muss eine Kalibrierung vorgenommen werden.
Wenn der Anwender spürt, dass die Genauigkeit weg ist, kann der Anwender die Kalibrierung
nochmals vornehmen, um eine genauere Berührungsfunktion zu erhalten.
2. Mit dem Drücken dieser Taste, wird ein neues Fenster dort erscheinen, wo der Berührungsbildschirm
für die Fläche dieses Berührungssystems programmiert ist, um den Anwender

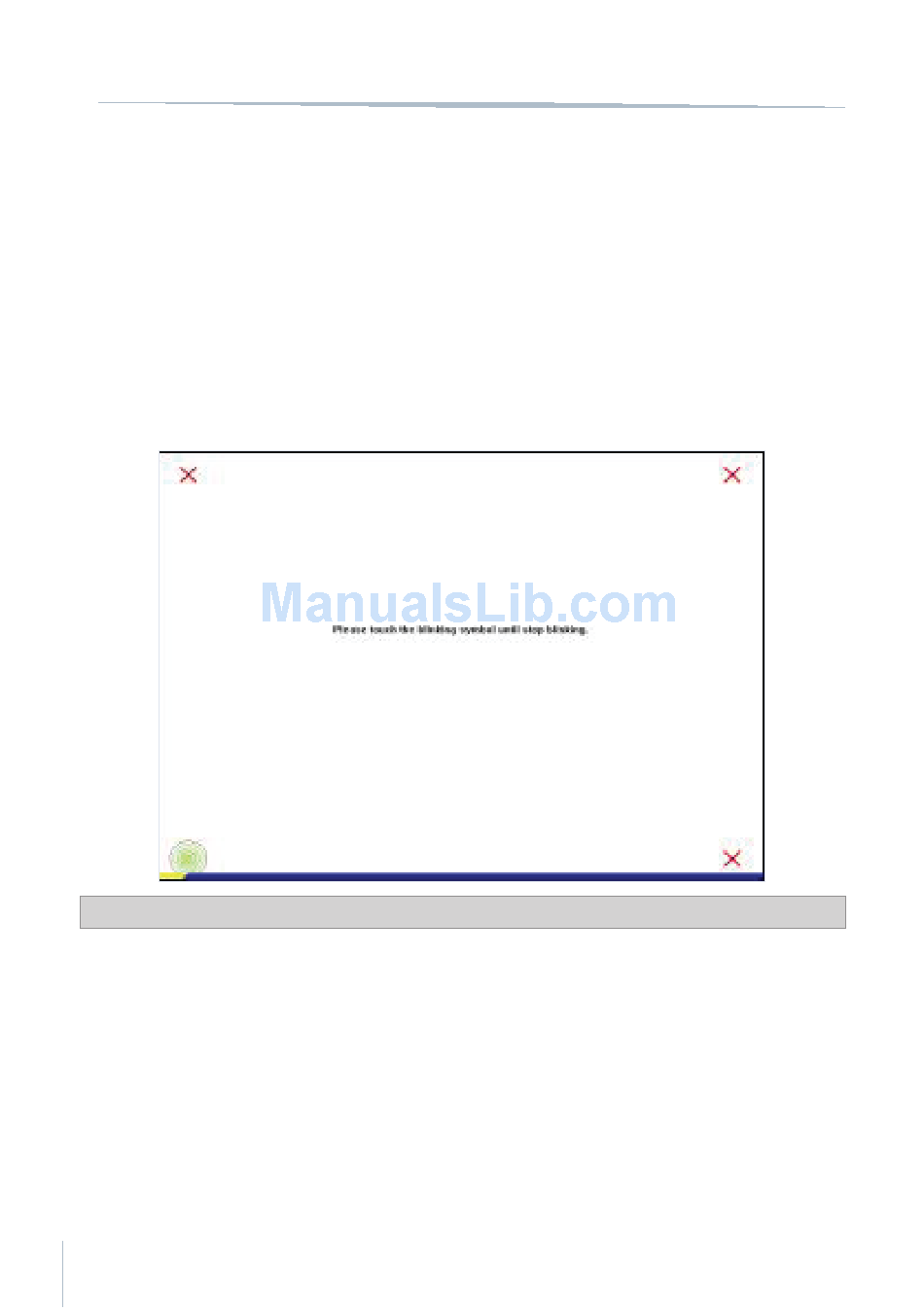

Punktekalibrierung zu führen. Die Bildschirmanzeige erscheint wie folgt.
3. Der Anwender sollte die Anweisungen befolgen, und das blinkende X Symbol im Kalibrierungsfenster
auf dem Bildschirm zu berühen und zu halten bis es nicht mehr blinkt, um sicherzustellen, dass
die Anwendung genug Daten für die Berechnung sammelt. Zusätzlich ist eine Zeitliniebar unten im
Fenster. Es zeigt die verbrauchte Zeit an. Wenn der Berührungsbildschirm nicht berührt worden ist,
bevor die Zeitliniebar das rechte Ende erreicht hat, wird die Aufgabe der Kalibrierung automatisch
beendet.
Das blinkende Symbol solange berühren bis es piept oder stoppt zu blinken.

Linearisation

1. Linearisation ( 25 oder 9 Punkte Kalibrierung ) Funktion wird angewendet, um die Linearität des
Berührungsbildschirms zu kompensieren. Nachdem die Linearisation beendet ist, wird die Linearität
des Berührungsbildschirms im Linearitätskurvenfenster angezeigt.
2. Mit dem Drücken dieser Taste, wird ein neues Fenster dort erscheinen, wo der Berührungsbildschirm
für die Fläche dieses Berührungssystems programmiert ist, um den Anwender durch die 25
Punktekalibrierung zu führen. Der Anwender sollte die Anweisungen befolgen, und das blinkende X
Symbol im Kalibrierungsfenster auf dem Bildschirm zu berühen und zu halten bis es nicht mehr blinkt,
um sicherzustellen, dass die Anwendung genug Daten für die Berechnung sammelt. Zusätzlich ist
eine Zeitliniebar unten im Fenster. Es zeigt die verbrauchte Zeit an. Wenn der Berührungsbildschirm
nicht berührt worden ist, bevor die Zeitliniebar das rechte Ende erreicht hat, wird die Aufgabe der
Kalibrierung automatisch beendet.
